小型涡轮喷气式航空动力装置结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:245094
  • 小型涡轮喷气式航空动力装置结构设计
  • 小型涡轮喷气式航空动力装置结构设计
  • 小型涡轮喷气式航空动力装置结构设计
  • 小型涡轮喷气式航空动力装置结构设计
  • 小型涡轮喷气式航空动力装置结构设计
  • 小型涡轮喷气式航空动力装置结构设计
  • 小型涡轮喷气式航空动力装置结构设计
  • 小型涡轮喷气式航空动力装置结构设计
  • 小型涡轮喷气式航空动力装置结构设计
  • 小型涡轮喷气式航空动力装置结构设计
  • 小型涡轮喷气式航空动力装置结构设计
  • 小型涡轮喷气式航空动力装置结构设计

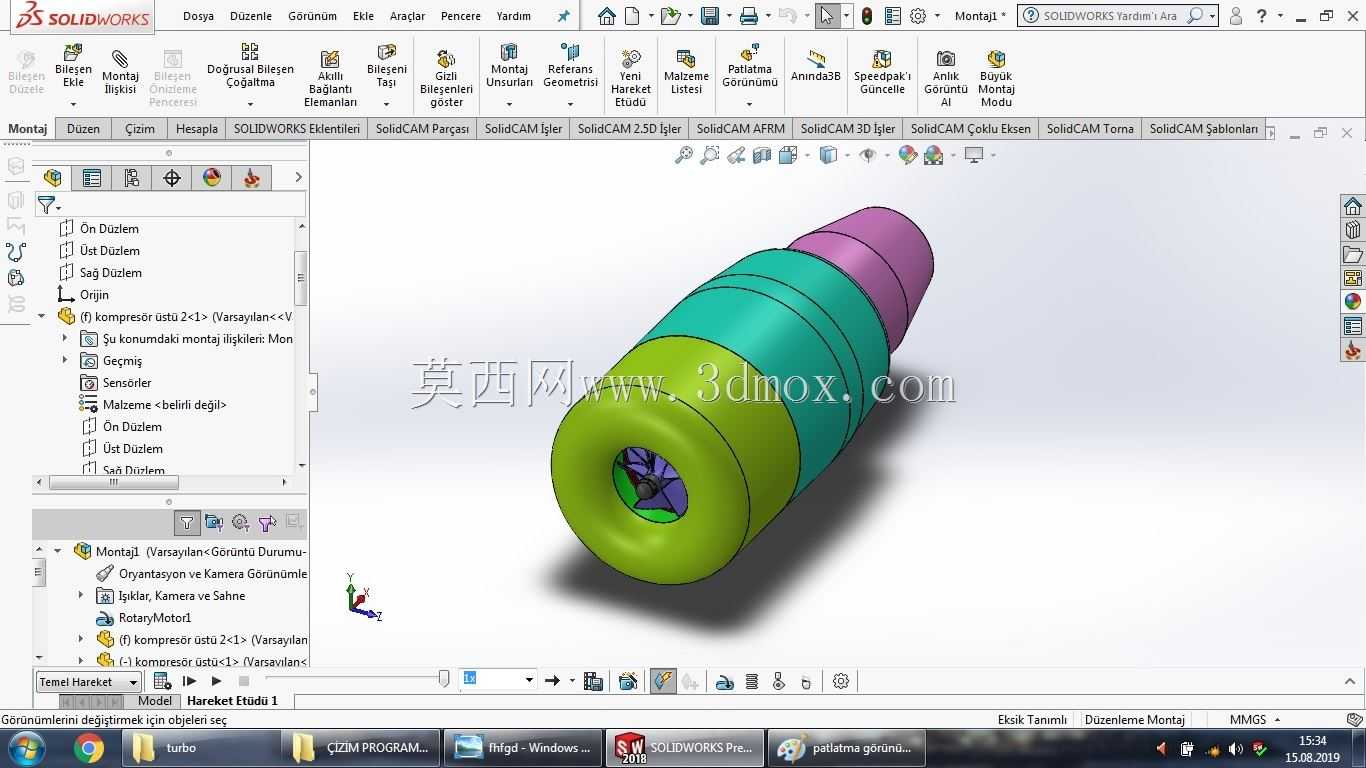

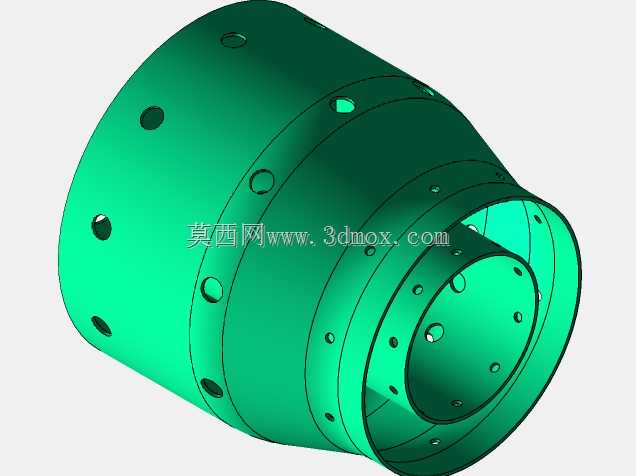

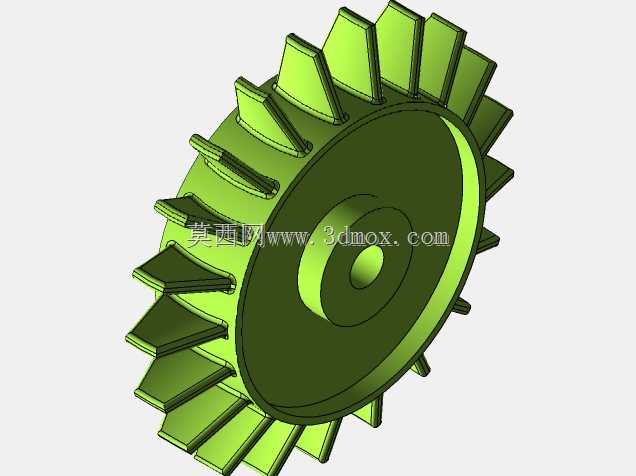

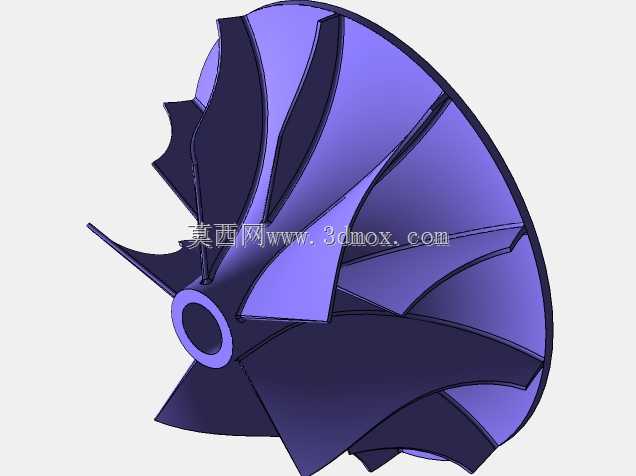

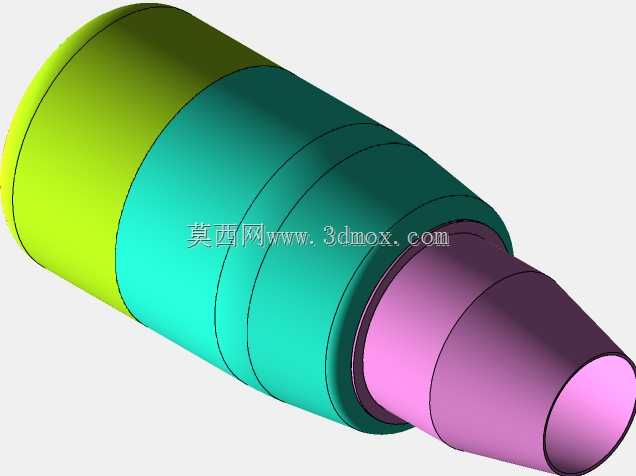

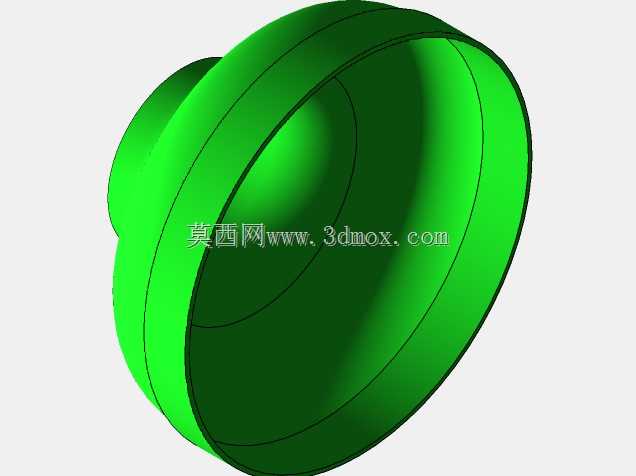

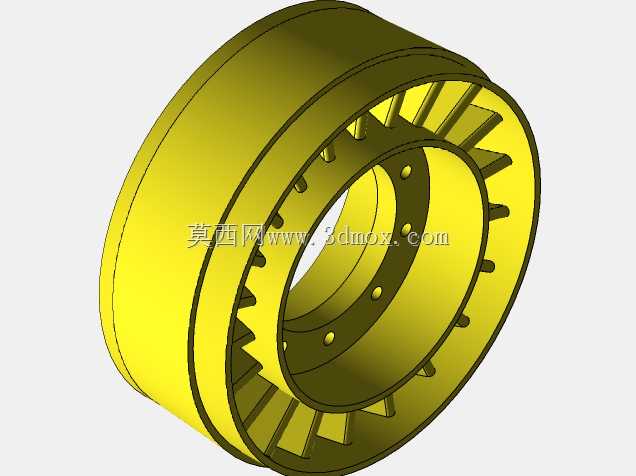

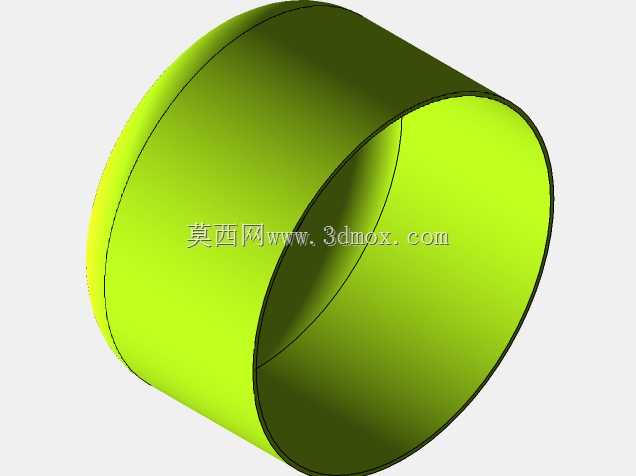

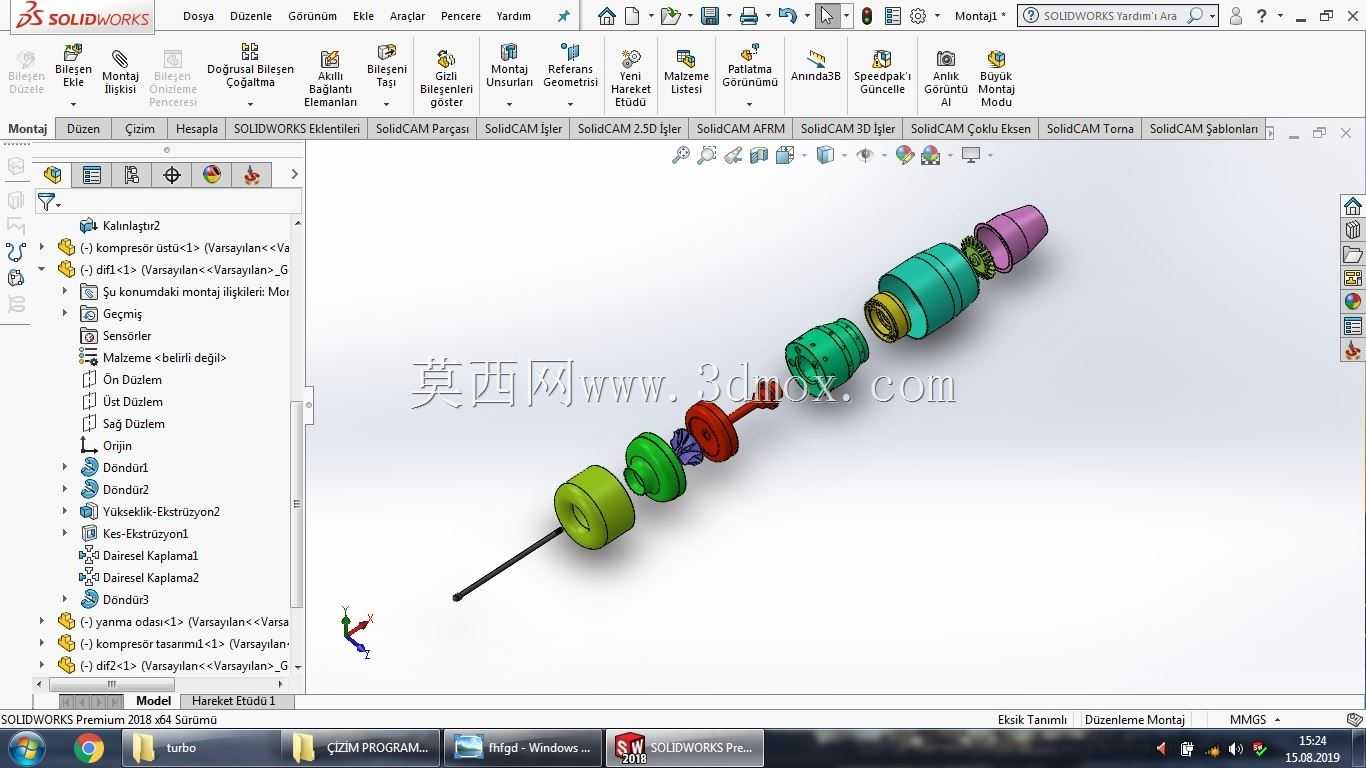

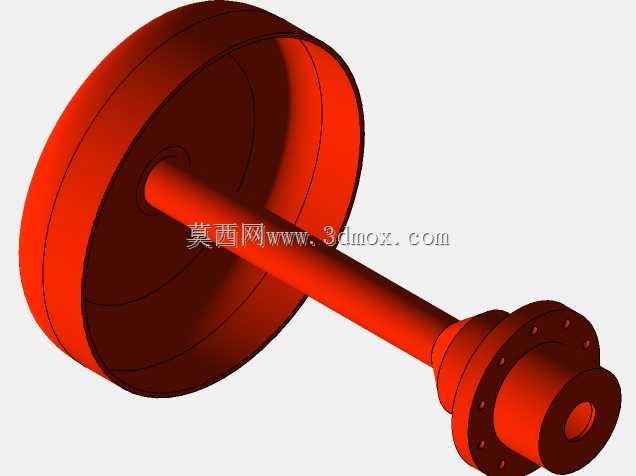

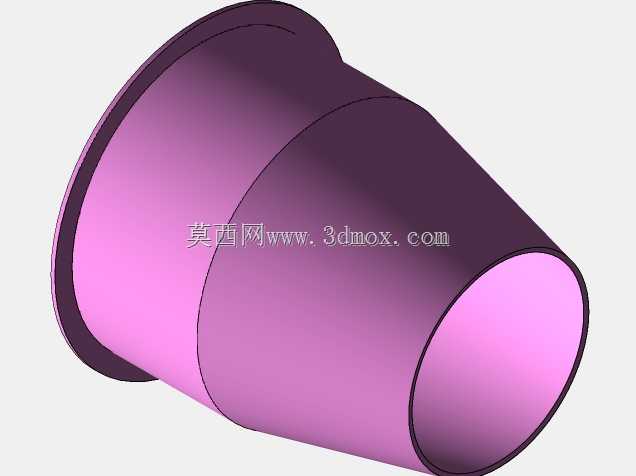

这款涡轮喷气动力装置的三维结构设计,核心面向小型航空推进场景,可适配航模试验、小型无人飞行器动力验证、教学演示等实际使用需求,整体结构围绕进气、压缩、燃烧、做功、排气的核心工作逻辑搭建,各段壳体采用同轴分段式设计,从进气端到排气端依次呈现直径渐变的柱段结构,进气端为大直径开口设计,可保证低速工况下的进气充盈度,避免进气畸变导致的压气机工作失稳。从结构设计思路来看,整体采用同轴直列布局,所有回转部件均围绕中心轴线布置,可最大限度降低转动过程中的偏心振动,壳体分段采用台阶式止口定位,每段壳体的配合面预留均匀的安装边距,可满足紧固件布置的空间需求,同时保证装配后的同轴度公差控制在合理区间。内部流道从进气段开始逐步收敛,配合压气机叶轮的型线设计,可实现进气的逐级增压,压气机段后的燃烧腔采用环形腔室结构,预留了燃油喷嘴与点火元件的安装位,腔室内部的流道设计可保证油气充分混合,避免局部富油或贫油导致的燃烧不稳定。涡轮段与压气机段采用同轴连接结构,涡轮叶片的型线匹配排气流的冲击角度,可将燃烧后的高温高压燃气能量高效转化为转动扭矩,驱动前端压气机持续工作,尾喷段采用收敛型流道设计,可将做功后的燃气加速排出,产生向前的推进反作用力。从安装边界来看,整体外形为光滑回转体结构,最大外径位于进气端壳体处,整体长度与最大外径的比例适配小型飞行器的机身安装舱段,壳体外部预留的安装凸台可用于固定供油管路、点火线路与传感器支架,不需要额外设计复杂的转接结构即可完成装机固定。在实际工程应用中,这类小型涡喷装置的结构设计需要重点考虑转动件的动平衡预留量,建模过程中所有回转部件的质量分布均围绕中心轴线对称,可减少后续实物加工后的动平衡修正工作量;壳体各段的壁厚设计均匀过渡,避免壁厚突变导致的热应力集中,尤其是燃烧段与涡轮段的壳体壁厚,在满足结构强度的前提下控制合理厚度,可降低整体自重,提升推重比。进气端的整流罩型线采用圆弧过渡设计,可减少进气阻力,同时避免异物直接撞击高速旋转的压气机叶轮;尾喷段的出口直径经过匹配计算,可保证排气速度与发动机转速的匹配关系,避免出现排气背压过高导致的转速上不去、推力不足的问题。
