长条工件多工位立式加工装夹治具

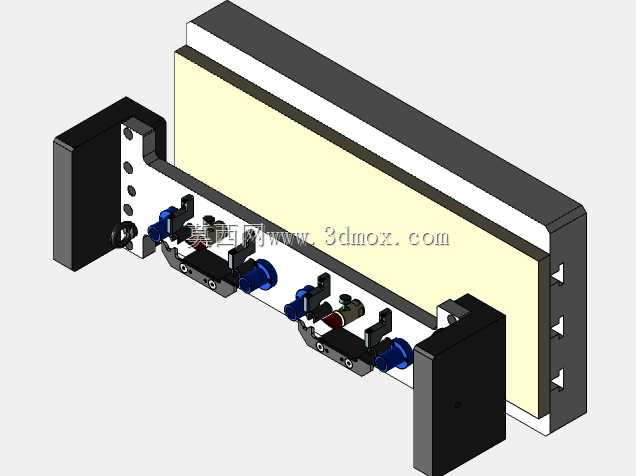

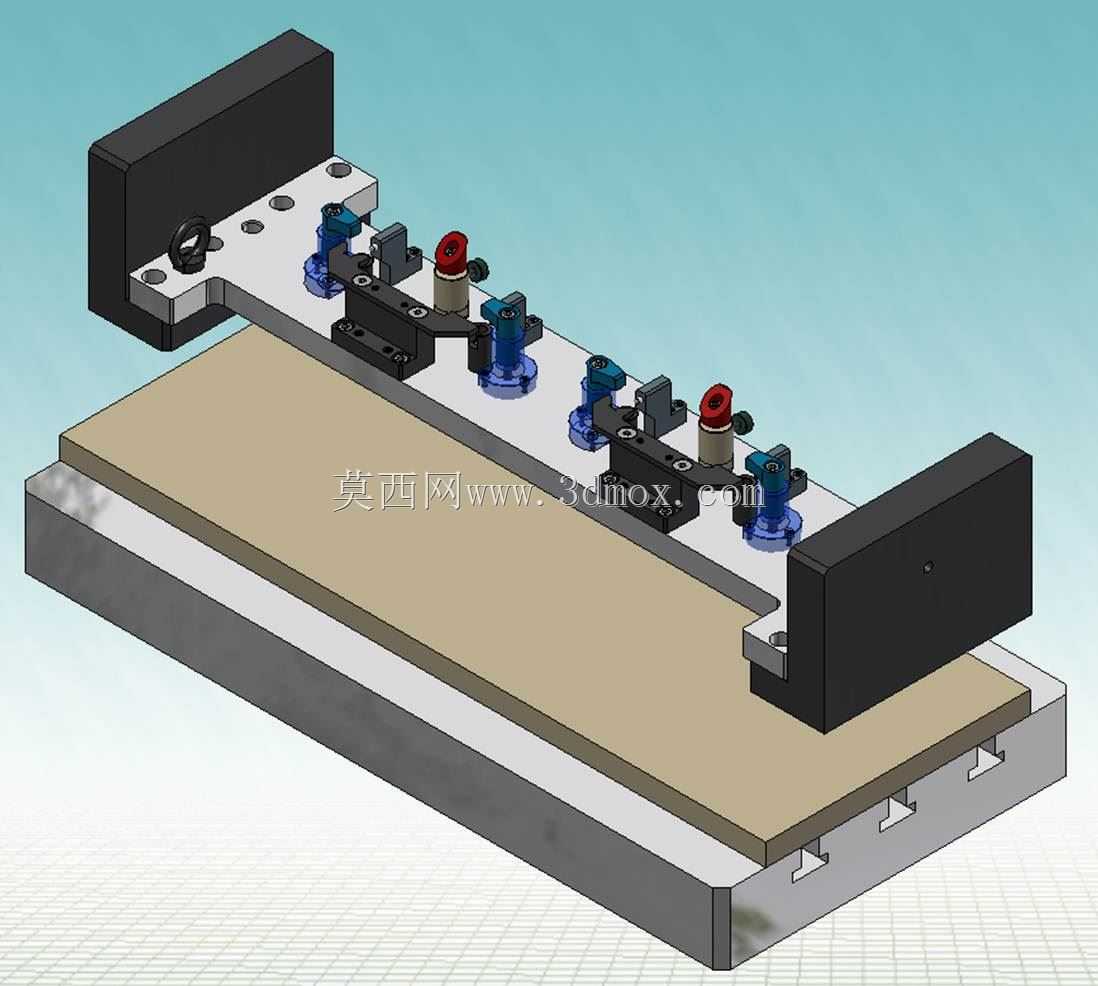

这套立式加工夹具主要适配立式加工中心、数控铣床等立式机加工设备的长条类工件装夹需求，在实际生产场景中，多用于长条形板件、型材类零件的铣削、钻孔、攻丝等工序的工件固定，解决长条工件加工时易翘曲、定位偏移、多工序重复装夹找正耗时久的问题。从结构设计来看，夹具采用两端固定基座搭配多组间隔布置的定位夹紧单元的布局，两端的厚重挡块作为基准定位端，分别承担工件长度方向的端面定位与侧向限位，基座上的定位销孔与机床工作台的T型槽安装位匹配，可直接通过T型螺栓完成夹具在机床工作台上的固定，安装时需保证夹具基准面与机床X轴进给方向平行，找正误差控制在0.02mm以内即可满足常规加工精度要求。中间沿工件长度方向排布的多组夹紧单元，每组都集成了侧向定位块与快速压紧结构，其中带红色旋钮的为压紧高度调节组件，可根据待加工工件的实际厚度调整压头的下压行程，适配不同厚度规格的长条工件，蓝色的定位支撑柱直接贴合工件底面，在压紧点下方提供刚性支撑，避免工件在夹紧力作用下产生向下的弯曲变形，相邻夹紧单元的间距经过受力计算，保证工件在加工过程中，刀具切削力作用点附近始终有足够的支撑与夹紧力，不会出现工件振颤、让刀的情况。设计时充分考虑了立式加工的排屑需求，夹具基座的定位面预留了排屑间隙，加工产生的铁屑可顺着间隙滑落，不会堆积在定位面上影响后续工件的装夹定位精度；所有夹紧操作都可在夹具正面完成，操作人员无需探身到机床加工区域内侧，装拆工件的操作路径短，能有效缩短单件装夹的辅助时间，适配中小批量长条零件的加工生产场景。夹具的整体安装边界可适配常规行程的立式加工中心工作台，安装时不需要对机床原有工作台进行改造，压头的压紧力可通过调节旋钮调整，针对薄壁类长条工件可适当降低压紧力，避免装夹变形，针对刚性较好的厚板工件可增大压紧力，保证大切削量加工时工件不会发生位移。
