1进4出3G-SDI广播级视频信号分配器

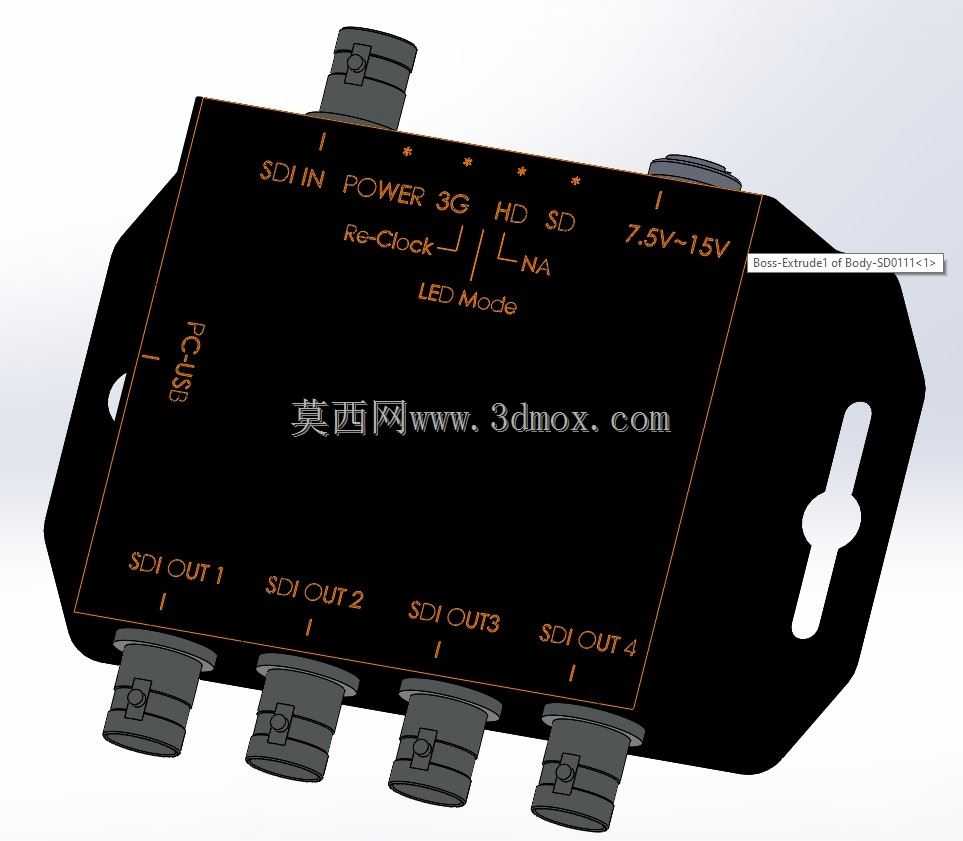

在广播电视现场制作、演播室信号调度、户外转播系统搭建场景中，单路SDI信号往往需要同时输送给多台监看、录制、切换设备，这款1分4路3G-SDI分路设备正是为这类信号分发需求设计。设备本体采用金属外壳结构，两侧预留带安装孔的固定耳片，可直接通过螺丝固定在标准机架导轨、设备舱侧壁或者移动转播箱的安装位上，安装耳上的长圆孔设计允许一定的装配公差，现场安装时不需要极高的对位精度就能完成固定，适配临时搭建系统的快速部署需求。设备正面清晰标注了各接口功能与状态指示区域，单路SDI输入接口位于设备上部，四路独立SDI输出接口并排布置在设备下部，接口均采用标准BNC同轴接口，适配行业通用的SDI同轴电缆，不需要额外转接头即可接入现有广播线路。设备内置信号重定时模块，可对输入的SDI信号进行时钟恢复与波形整形，避免长距离传输后信号衰减、抖动导致的画面闪断、噪点问题，支持3G-SDI、HD-SDI、SD-SDI多标准信号自适应，无需手动切换档位即可兼容不同分辨率的串行数字视频信号。供电接口采用宽压设计，支持7.5V到15V的直流供电输入，可适配现场不同规格的直流电源模块，降低户外作业时的电源适配难度。面板上设置了电源、信号锁定、工作模式对应的状态指示灯，现场运维人员无需外接测试设备，通过指示灯状态就能快速判断设备工作状态，排查线路故障。外壳采用一体化金属冲压成型结构，边角做了圆弧过渡处理，既可以屏蔽外界电磁干扰对内部信号处理电路的影响，也能提升设备抗磕碰能力，适配户外转播、移动演播室这类经常需要转场搬运的使用场景。设备整体结构紧凑，内部电路板与接口的固定位置经过排布优化，BNC接口的焊接部位预留了足够的结构加强空间，避免频繁插拔线缆导致接口松脱。面板上的功能标识采用激光蚀刻工艺，长期使用不会因为摩擦、擦拭导致标识模糊，方便现场操作人员快速识别接口功能，减少接错线路的概率。
