卧式带支座圆柱形承压储运用罐体

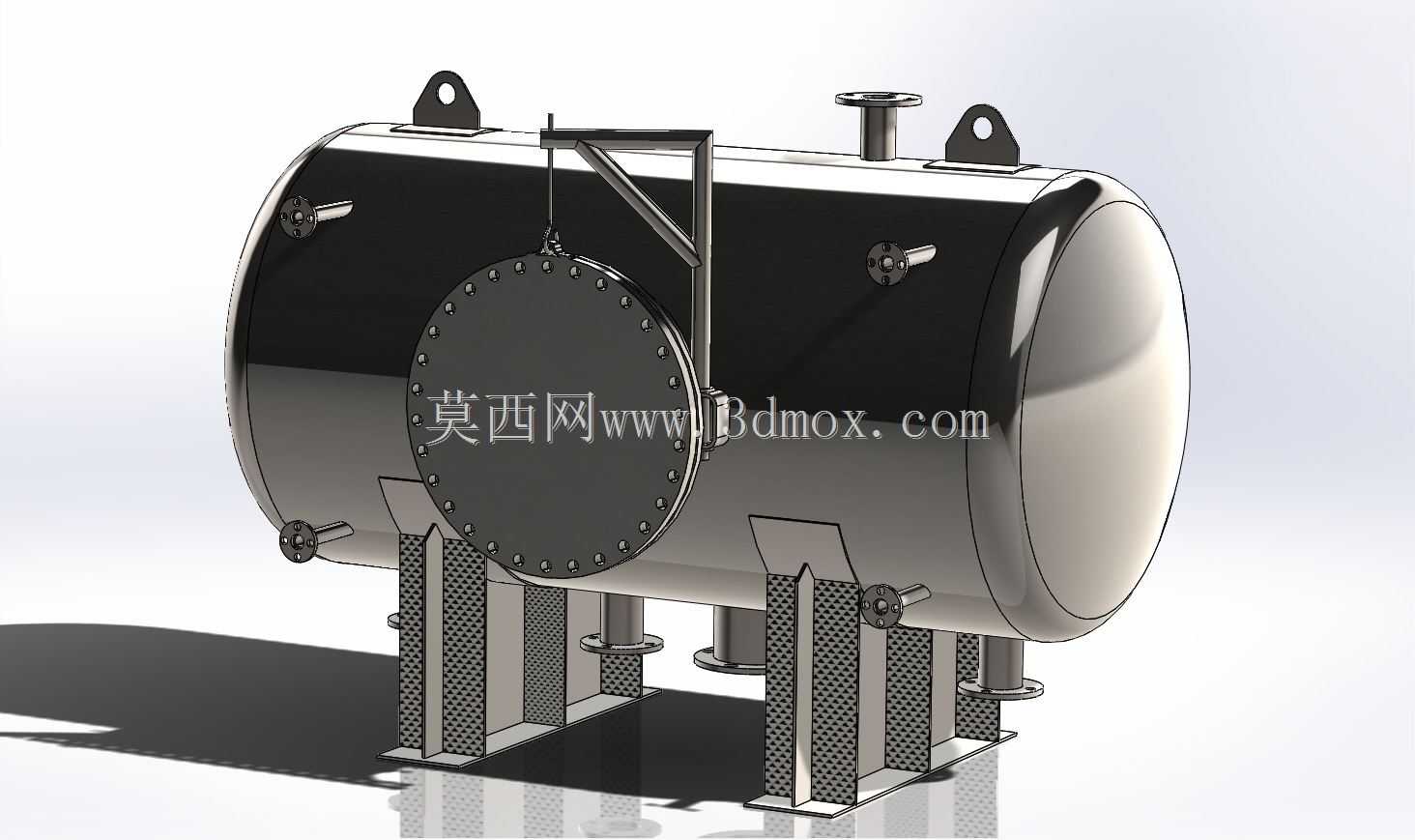

这类卧式圆柱形承压罐体，多应用在化工生产、集中供热、食品加工、制药提纯等场景中，用来完成带压流体介质的存储、缓冲、气液分离等工序，是流程工业里衔接上下游工艺的核心静设备之一。从结构设计逻辑来看，采用圆柱形筒体搭配两端标准椭圆封头的构型，是因为圆柱曲面在内部承压时应力分布更均匀，相比方形结构能大幅降低壁厚需求，在同等承压等级下控制设备整体重量，同时椭圆封头的过渡曲面能有效避免筒体端部的应力集中，减少长期承压运行下的疲劳开裂风险。筒体侧面设置的人孔结构，采用带颈法兰配合快开式压盖，通过周向均匀布置的螺栓实现密封锁紧，既满足设备定期检修、内部清理时人员进出的需求，也能保证承压状态下的密封可靠性，人孔旁设置的三角加强支架，是为了抵消人孔开孔造成的筒体局部强度削弱，避免开孔边缘在压力波动下出现变形。筒体顶部设置的两个吊耳结构，是专门为设备吊装转运设计的，吊耳的焊接位置经过重心校核，保证吊装时罐体保持水平姿态，避免吊点受力不均造成筒体局部变形，吊耳本身的开孔尺寸匹配常规卸扣规格，适配现场通用吊装工装。底部的四个鞍式支座，采用带防滑纹理的支撑结构，支座与筒体接触的位置设置了弧形垫板，增大接触面积分散支座反力，避免筒体局部被压溃，支座底板预留的地脚螺栓孔，可直接与现场混凝土基础或者钢制框架连接，安装时需要保证两个固定支座的水平度偏差在允许范围内，滑动支座侧预留热膨胀位移间隙，抵消设备运行时温度变化带来的筒体伸缩量。筒体周身分布的多个不同规格接管，分别对应介质进出、压力表安装、安全阀接口、排污口、液位计接口等功能，每个接管的开孔位置都避开了筒体焊缝，接管与筒体连接位置都做了补强处理，满足承压设备的强度要求。设计时需要根据设计压力、设计温度、介质腐蚀裕量计算筒体壁厚，同时校核水压试验工况下的筒体应力、支座处的局部应力、吊耳吊装时的受力，保证设备在全生命周期内的结构可靠性，安装时需要核对所有接管的方位与现场管线走向匹配，避免后续配管出现强行对口造成附加应力。
