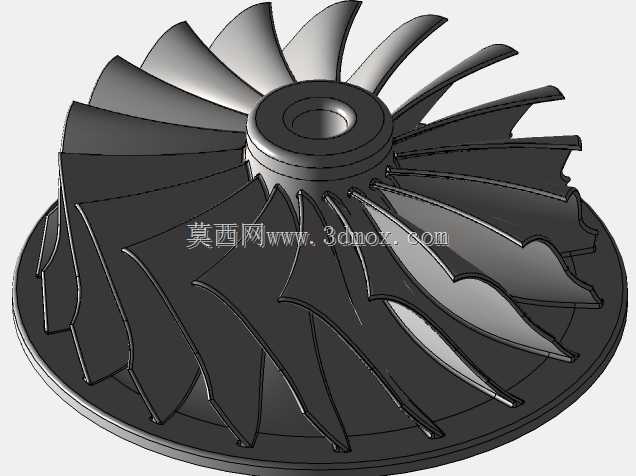

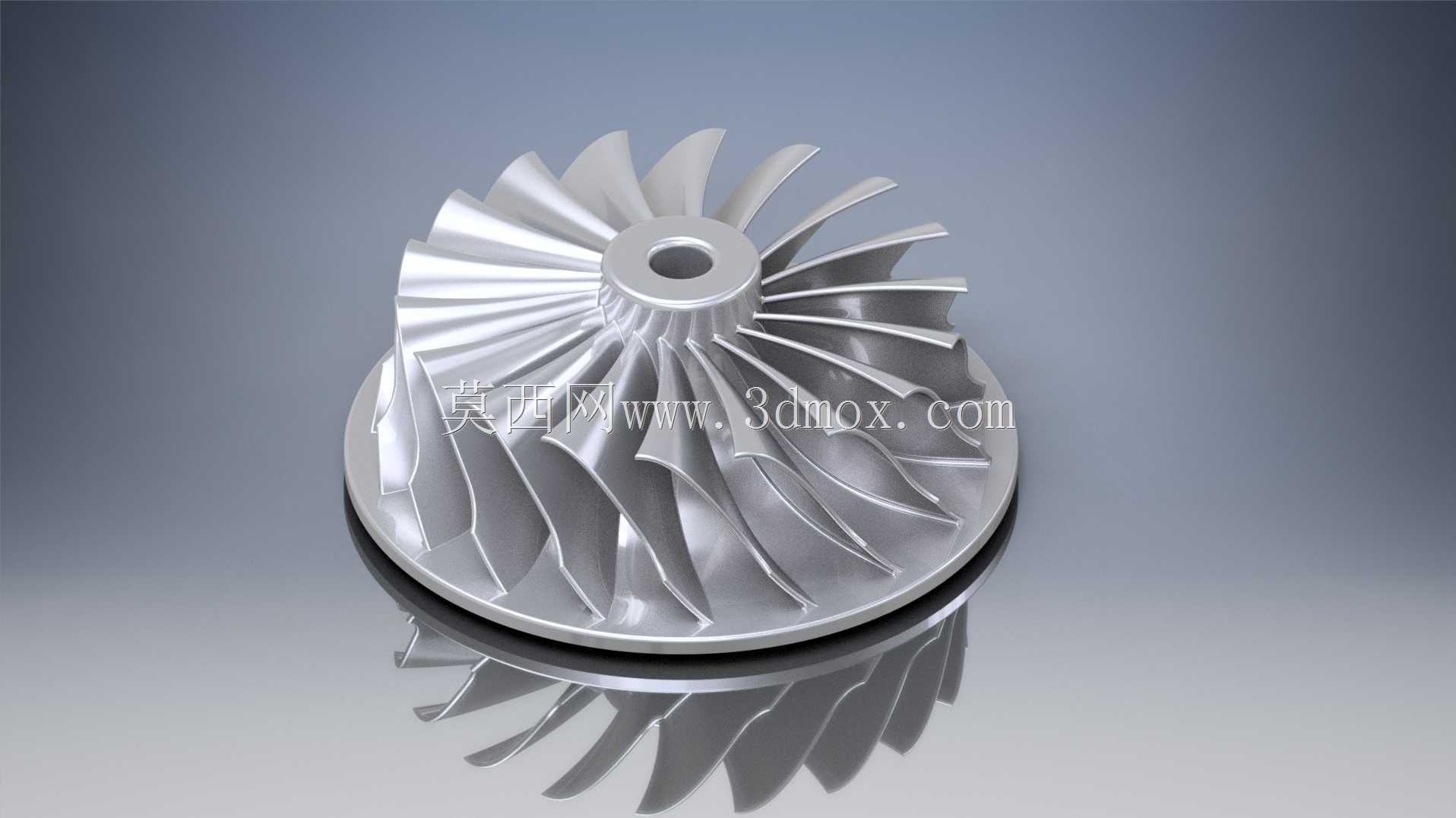

涡轮压缩机径向叶轮精密结构设计

这款径向式涡轮压气机叶轮，是小型离心增压设备的核心做功部件，目前广泛应用在车用涡轮增压器、微型燃气轮机、工业辅助增压送风、燃料电池空气供给系统等场景中，直接决定整套增压单元的压比、效率与运行稳定性。从结构设计逻辑来看，叶轮采用长短叶片间隔排布的三元流构型，长叶片负责主流道的气流导向与能量传递，短叶片则用于抑制叶道内的气流分离，降低大流量工况下的二次流损失，避免叶轮出口出现气流旋流不均的问题，相比传统等长叶片设计，能在相同轮径下将压气机最高效率提升4到6个百分点，同时拓宽稳定运行的流量范围，减少喘振发生的概率。叶轮中心设置带定位台阶的安装轴孔，轴孔与轮盘一体加工成型，安装时通过轴肩实现轴向定位，配合键槽或过盈配合与驱动主轴传递扭矩，轮盘背面做了等强度减薄设计，在保证高速旋转下结构强度满足要求的前提下，尽可能降低轮盘自身的转动惯量，减少设备启停阶段的动态响应滞后，也能降低主轴轴承的负载。叶片型线从进口前缘到出口后缘采用连续变曲率设计，进口段叶片前缘做了小圆角钝化处理，降低来流冲击损失，出口段叶片角度匹配扩压器的进口气流角，保证流出叶轮的高压气流能平顺进入扩压器段完成动能到压力能的转换，避免流道突变带来的局部涡流损失。从安装边界来看，叶轮轮盘的外圆直径、轴向安装高度、中心轴孔的配合公差都有严格的尺寸约束，安装时需要保证叶轮出口端面与扩压器进口端面的间隙控制在合理区间，间隙过大会导致气流泄漏量增加降低整机效率，间隙过小则容易在高速运行时出现动静部件碰磨的故障。叶片的厚度从根部到顶部逐渐减薄，既降低了叶片顶部的离心应力，也减少了叶顶间隙的泄漏流影响，轮盘与叶片的过渡位置采用大圆角光滑衔接，避免应力集中导致的高速运转下疲劳开裂问题。这类叶轮在实际选型匹配时，需要根据目标工况的流量、压比需求调整叶片的进出口安装角、叶道宽度以及叶片数，不同的参数组合对应不同的运行特性曲线，建模过程中需要反复校验流道的通流面积变化梯度，保证气流在叶道内的减速增压过程平缓，避免局部逆压梯度过大引发边界层分离。
