直列四缸发动机缸体结构三维数模

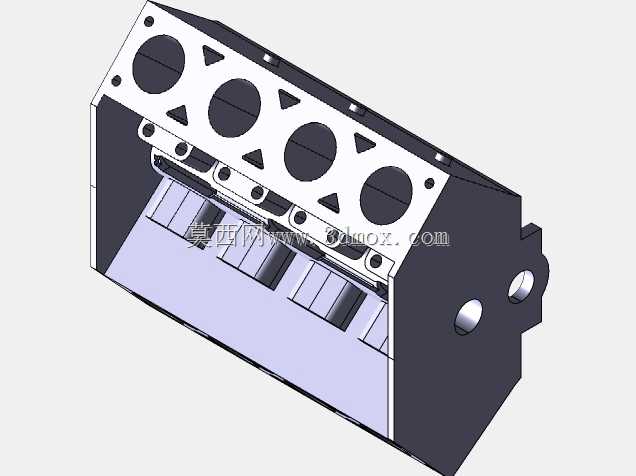

这款缸体结构面向小排量乘用车、轻型商用车的内燃机动力单元开发场景，是内燃机动力输出的核心承载基体，所有曲柄连杆机构、配气机构、冷却润滑回路、附件安装接口都要依托该基体完成定位与装配，直接决定整机的刚性、NVH表现与运行可靠性。从设计逻辑来看，该数模优先保障了缸筒区域的结构刚性，顶面预留的四个圆形缸筒安装位周边，通过三角形加强筋结构做应力分散，避免燃烧室做功时的爆发压力导致缸筒变形，进而引发活塞环密封失效、机油耗超标等常见工程问题；缸体侧面预留的两个圆形通孔为机油压力检测与主油道接口，可匹配不同排量机型的润滑回路布局调整需求。在安装边界层面，该缸体采用直列四缸布局，缸心距按照紧凑型动力单元的常规布置逻辑设定，既保证相邻缸筒之间的水冷套有足够通流截面，避免缸间过热引发的热变形，又控制了整机横向尺寸，可适配横置前驱车型的机舱布局要求；缸体下部的曲轴箱区域采用龙门式结构设计，相比平分式结构拥有更高的弯曲刚性，可承受更高的爆发压力，适配涡轮增压机型的升级需求，主轴承座的安装面预留了足够的螺栓排布空间，可满足不同强度等级主轴承盖的装配要求。从功能特性上看，该数模完整呈现了缸体内部的冷却水套、主油道、挺柱腔的基础布局，缸体顶面的螺栓孔位按照均匀压紧的原则排布，可保证气缸垫的密封压力均匀，避免冲缸故障；侧面的附件安装位可兼容发电机、起动机、水泵等外围附件的安装定位，在做整机布置时可直接调用该数模做干涉检查，减少前期布局的反复调整工作量。目前该数模呈现的是缸体主体结构框架，后续可在此基础上补充细化冷却水套的导流结构、机油喷嘴安装位、曲轴通风回路等细节，可用于动力总成前期方案验证、结构教学演示、逆向开发参考等场景，帮助结构工程师快速完成缸体相关的布局校核与结构优化工作，缩短前期方案迭代的周期。
