3/8英寸偏移式双轮悬挂移门滑轮组件

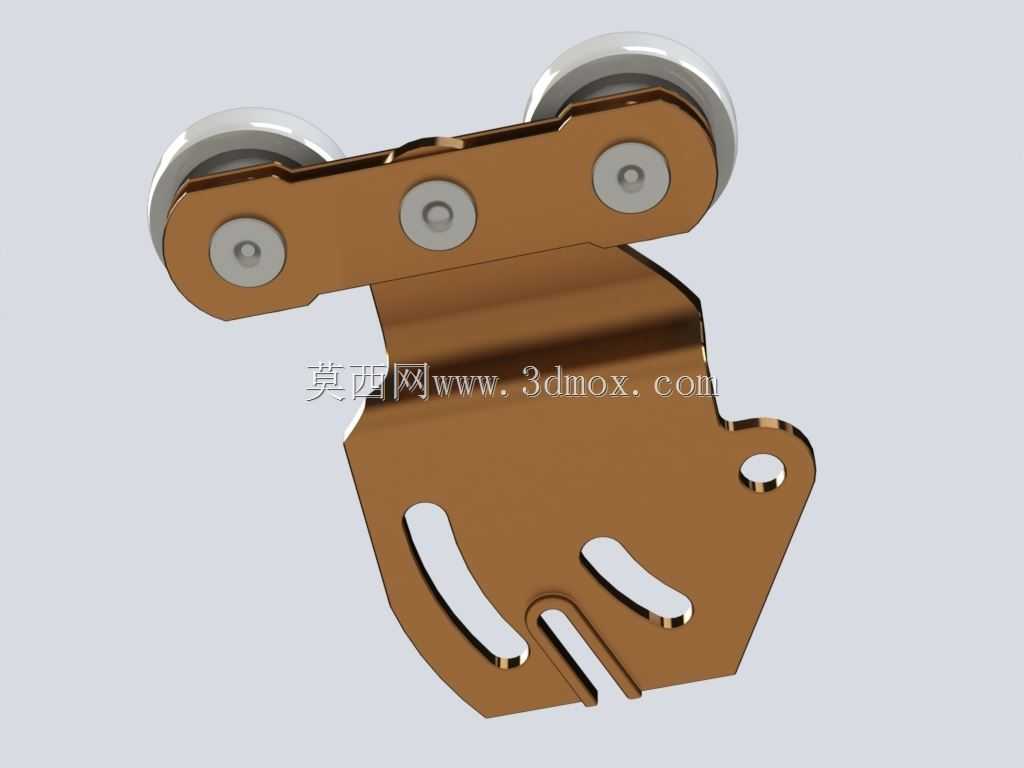

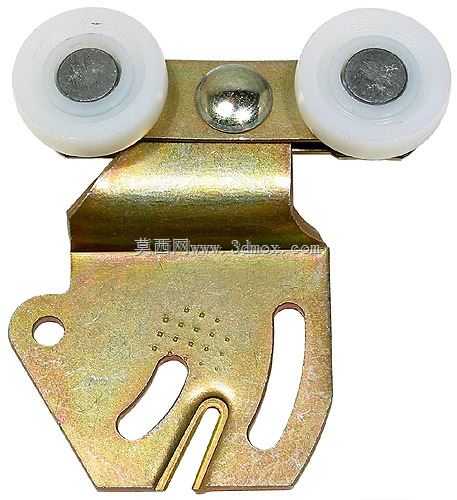

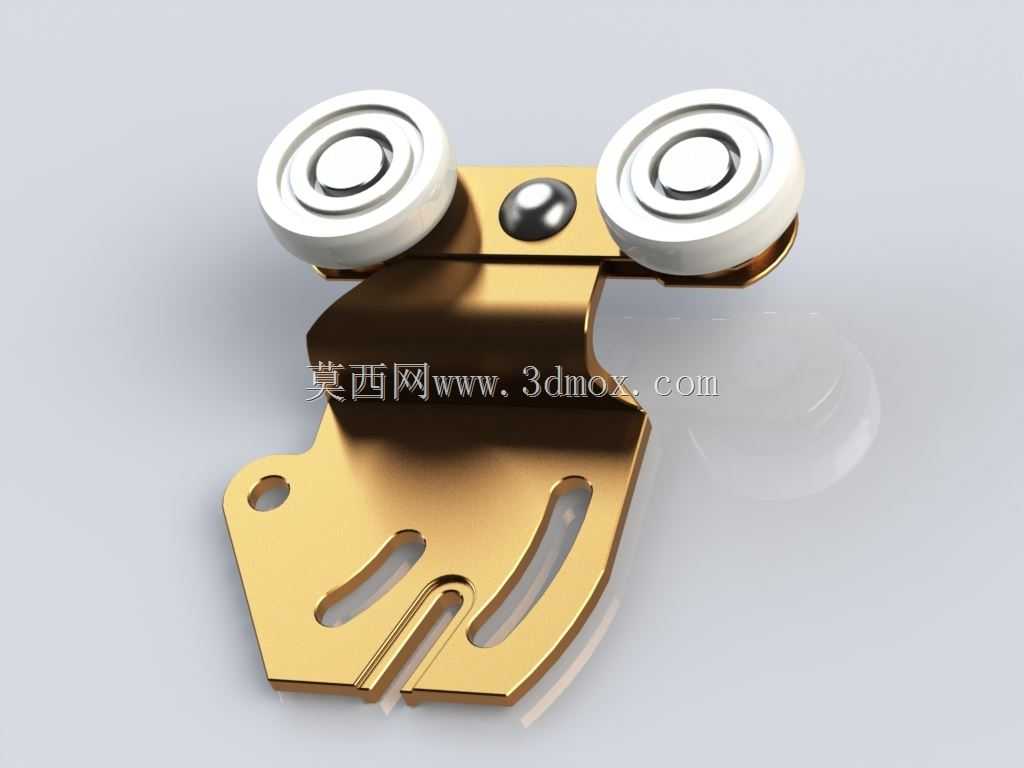

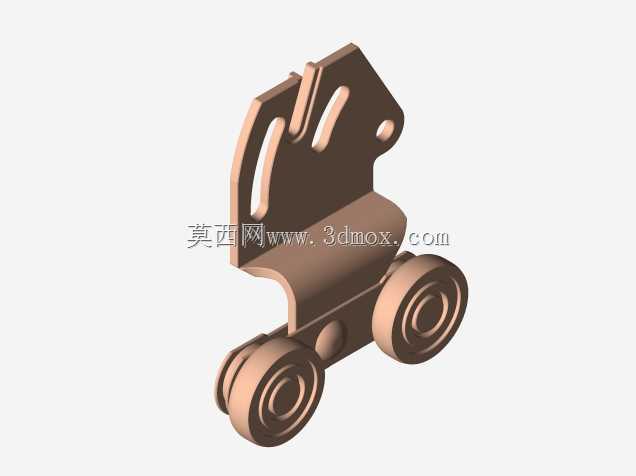

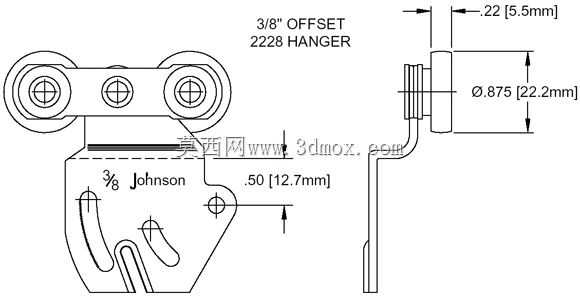

日常做移门配套结构选型时，这类双轮悬挂滑轮是推拉移门系统里的核心承载构件，主要适配柜体移门、室内隔断推拉门、轻型工业设备防护移门的滑动导向场景，区别于单轮吊轮，双轮结构的接触应力分布更均匀，长期运行的偏摆量更小，能避免单轮受力不均带来的卡顿、脱轨问题。这款滑轮的安装基准尺寸为3/8英寸，也就是9.5mm的偏移安装距，安装板上预留的两个长条形调节腰孔，是现场安装时用来微调滑轮前后位置的，能抵消导轨安装时的平行度误差，不用反复扩孔调整安装位，适配不同厚度的门体安装需求，安装板的折弯角度经过反复校核，刚好能让滚轮轮面完全贴合导轨的圆弧接触面，不会出现轮边啃轨的异常磨损情况。滚轮部分采用外包静音耐磨材质的轴承结构，滚动摩擦阻力小，推拉时没有金属摩擦的异响，滚轮中间的金属定位珠是用来做安装预定位的，挂装门体时能先卡在导轨的定位槽里，临时承托门体重量，方便施工人员拧紧紧固件，不用全程托举门体对位。设计这款构件的时候，首先要核算单组滑轮的额定承载能力，双轮结构的承载冗余量要比单轮高40%以上，避免门体长期开关带来的金属疲劳变形，安装板的折弯R角不能过小，不然冲压加工时容易出现应力集中开裂的问题，腰孔的长度要控制在合理范围，既要留够调节余量，又不能因为孔过长降低安装板的结构强度。滚轮的轮缘直径要和配套导轨的槽宽匹配，轮缘和导轨侧壁的间隙控制在0.2-0.5mm之间，间隙过大会导致门体推拉时左右晃动，间隙过小则容易因为热胀冷缩出现卡滞。实际应用中，这类悬挂式双轮滑轮都是成对安装在门体顶部，两组滑轮的安装同轴度误差要控制在1mm以内，不然运行时会出现滚轮偏磨，大幅缩短使用寿命，偏移式的安装结构能让门体和导轨之间留出足够的避让间隙，适配不同厚度的门板封边结构，不用额外加装配垫高块。
