1.5mm偏移量双轮悬挂移门吊轮结构

这款双轮悬挂滚轮主要适配推拉移门的吊装滑动场景，在家居衣柜移门、室内隔断推拉门、轻型商用展柜移门的安装场景中十分常见，承担门扇悬挂承重与滑动导向的核心作用。设计之初就针对常规单轮吊轮运行易卡顿、侧向偏移量不足的痛点做了结构优化，1/16英寸也就是1.5mm的偏移量预留，刚好抵消门扇安装时的柜体公差、轨道安装的平面度误差，避免轮体与轨道侧壁硬摩擦，延长整套滑动组件的使用寿命。

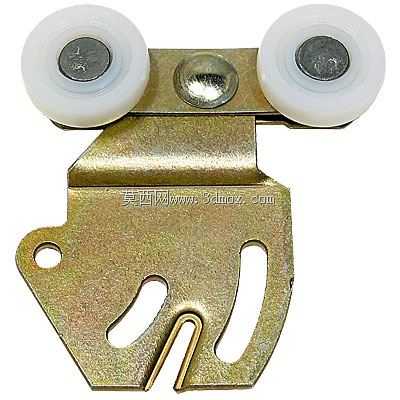

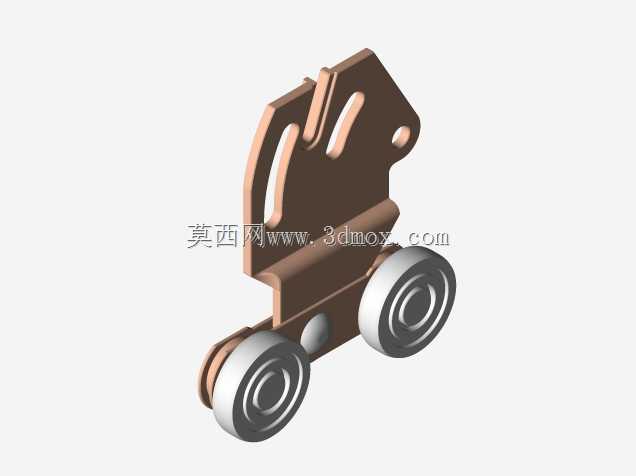

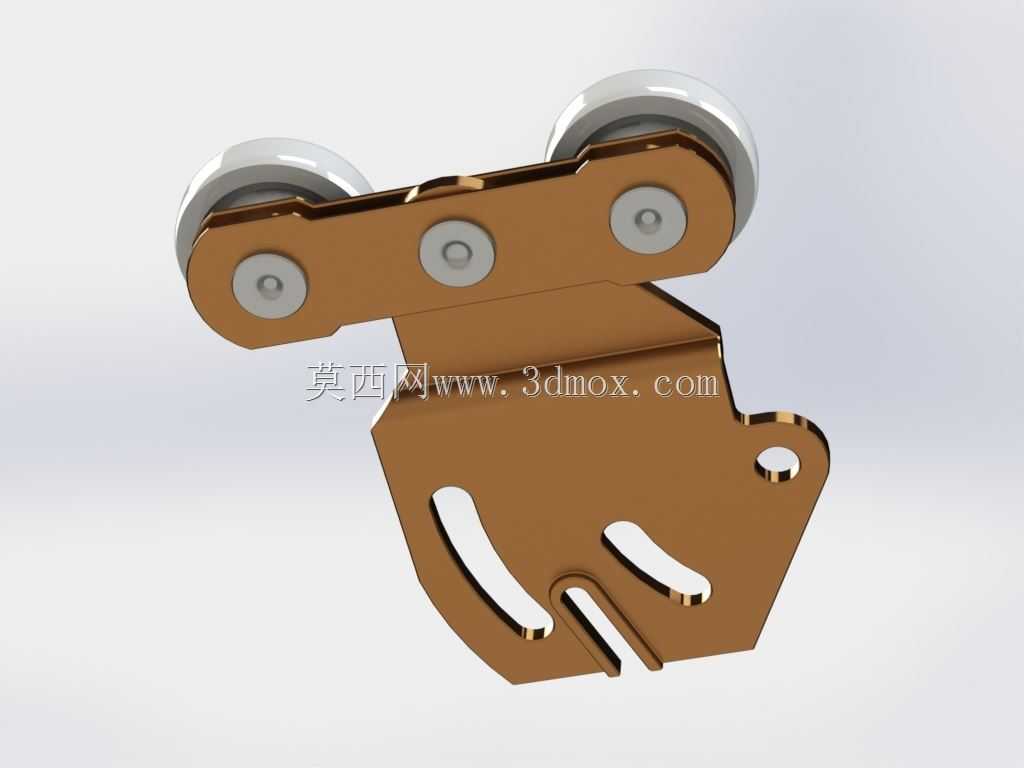

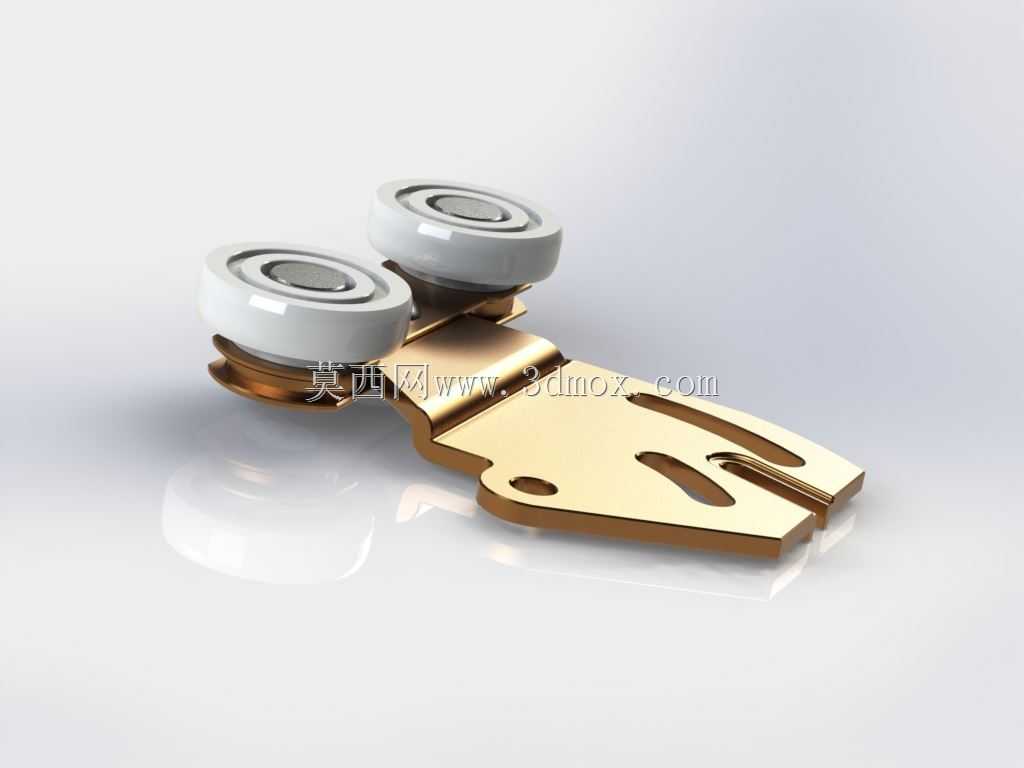

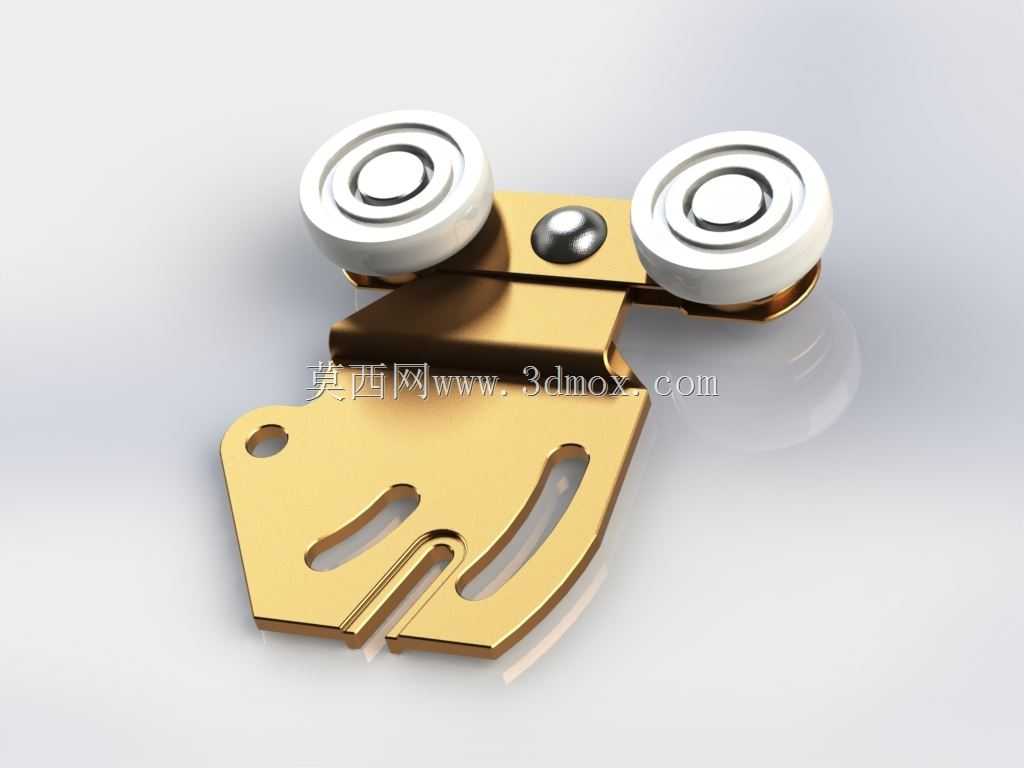

从结构细节来看，主体安装基座采用冲压成型的金属板材，底部开有两个长条形调节腰孔，安装时可以根据门扇的实际吊装位置做前后微调，腰孔末端的分叉定位槽可以快速卡入门扇顶部的预装定位销，减少安装时的对位难度，提升现场装配效率。上方两个滚轮采用外包静音耐磨材质的轮体结构，内置转动轴承，滚动时摩擦阻力小，运行过程无明显异响，两个轮体对称分布在基座两侧，相比单轮结构受力更均匀，单组吊轮的承重能力可以满足常规厚度木质移门、玻璃移门的承重需求，轮体上方的金属定位圆珠，在轮体卡入轨道后起到侧向限位作用，防止门扇滑动过程中出现脱轨风险。

安装边界方面，基座的安装孔位间距适配市面上主流的上挂式移门轨道配套尺寸，不需要额外对门扇顶部做非标开孔加工，轮体的外径尺寸匹配常规C型吊轨的内腔宽度，1.5mm的偏移量设计允许轨道安装存在少量的侧向偏差，不需要安装时反复校准轨道的直线度，降低现场施工的精度要求。在实际使用场景中，两组该款吊轮配合配套轨道就可以实现单扇移门的平稳滑动，轮体的耐磨材质可以适应长期高频次的推拉使用，金属基座的表面镀层处理可以应对厨卫等潮湿环境的防锈需求，不会因为长期受潮出现基座锈蚀导致轮体转动卡滞的问题。建模过程中对各个活动部件的配合间隙做了精准还原，轮体与基座的转动间隙、腰孔的调节余量、定位圆珠的凸出高度都按照实际装配公差做了参数化设置，方便结构设计人员直接调用参考，或是根据实际项目需求调整对应尺寸参数，适配不同承重、不同厚度的移门设计需求。
