博拉斯科吉内特带座滚珠轴承结构

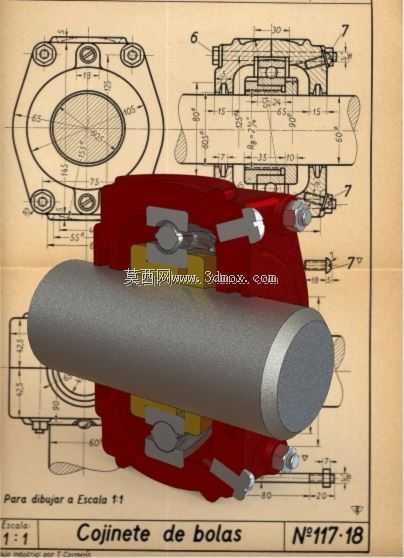

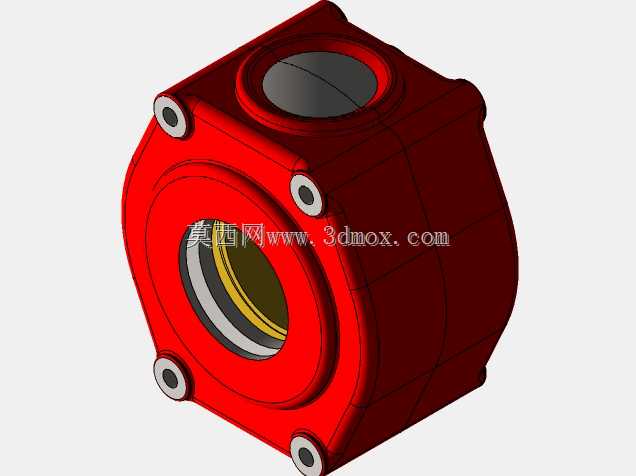

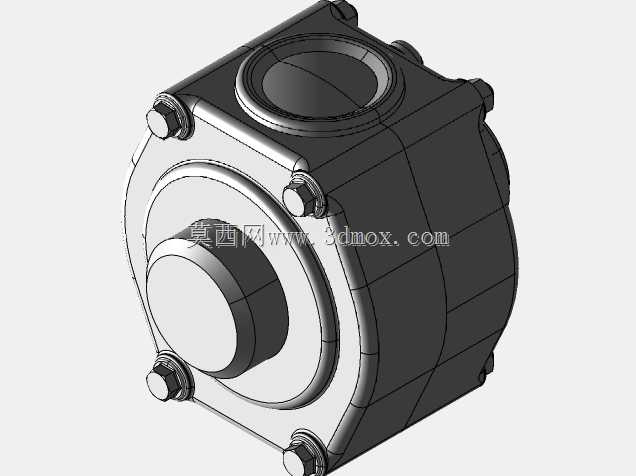

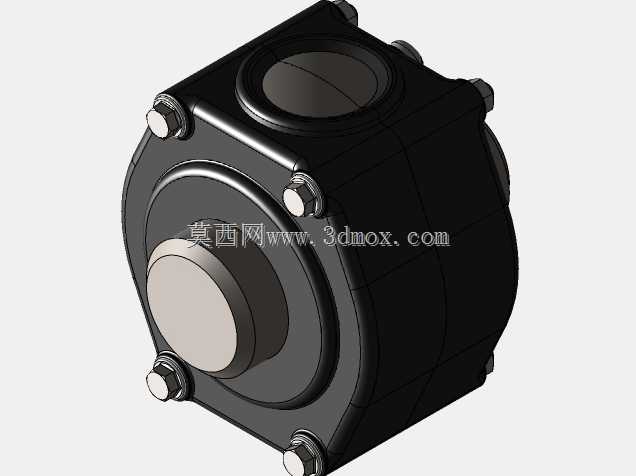

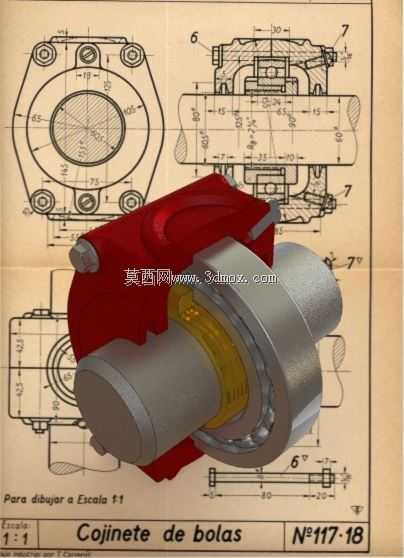

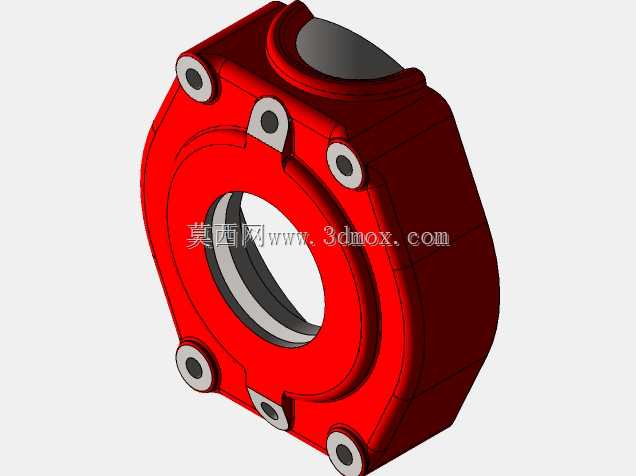

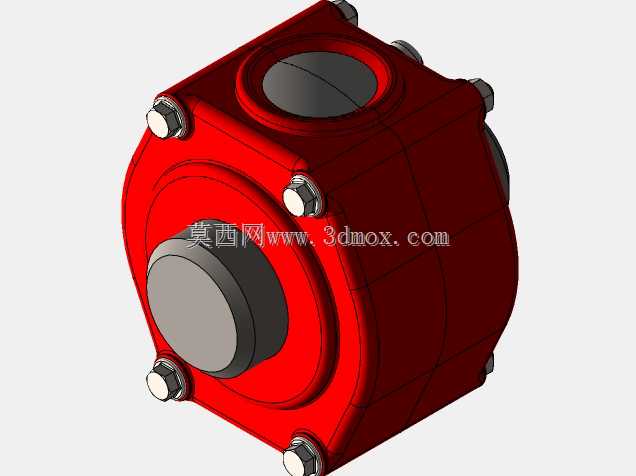

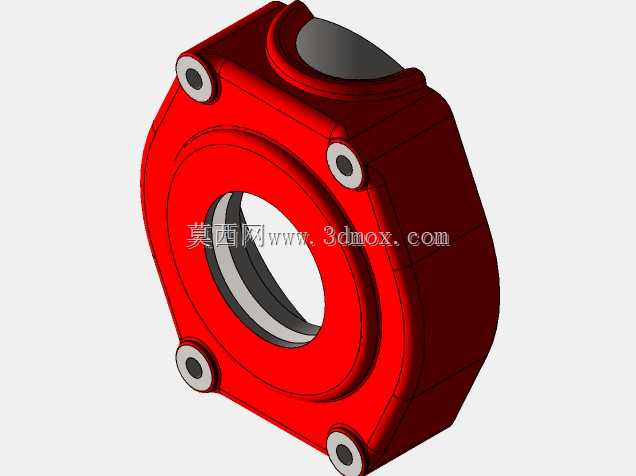

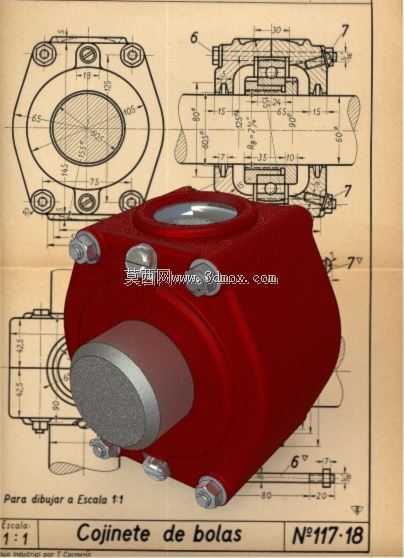

这类带集成安装法兰的滚珠支承部件，常应用在中小功率传动系统的转轴支承工位，比如轻工输送线的辊筒端、小型机床的辅助传动轴、农用机具的旋转构件支承位置，核心作用是约束转轴的径向与轴向窜动，同时为内置滚珠组件提供封闭的储脂空间，隔绝外界粉尘、切削液或者田间泥水侵入滚动摩擦副。从结构设计逻辑来看，主体采用分体式壳体拼合结构，红色端盖与银灰色基座通过周向螺栓锁紧，既方便装配时调整滚珠与滚道的预紧间隙，也能在后期维护时快速拆开补充润滑脂、更换磨损的滚动体，不需要整体拆卸整个支承座就能完成维保，大幅降低产线停机的维保时长。安装边界上，法兰端采用四孔对称布置的安装位，四个安装孔分布在圆形法兰的四个象限点，适配常见的机架安装孔距，安装时不需要额外制作过渡转接板，直接通过螺栓就能固定在设备的安装立板或者卧式基座上；伸出端的轴颈尺寸匹配常规的联轴器、带轮内孔公差，不需要额外加工轴套就能直接对接传动件，轴伸端的台阶结构还能起到轴向定位作用，避免传动件装配时过度顶压轴承内圈造成预紧过载。功能特性上，内置的滚珠组件采用满装优化排布，相比同尺寸的轻系列轴承能承受更大的径向载荷，同时可以承受一定比例的双向轴向载荷，适合存在小幅振动的传动工况，壳体的密封槽结构可以适配毡圈或者橡胶密封圈，在多尘、潮湿的工况下能有效延长润滑脂的更换周期，减少滚动体与滚道的磨粒磨损。设计过程中需要重点关注壳体与轴承外圈的配合公差，过松会造成跑外圈导致壳体孔磨损，过紧则会挤压轴承外圈导致滚道变形，增大转动阻力；同时端盖的锁紧螺栓需要采用对角分步拧紧的方式，避免端盖偏斜导致密封件局部磨损过快，或者挤压轴承外圈造成转动卡滞。在实际选型适配时，要核对安装法兰的厚度、安装孔的中心距尺寸，确保和设备预留的安装空间不发生干涉，同时要根据转轴的实际转速、载荷大小确认润滑脂的填充量，一般填充壳体内部空腔的三分之一到二分之一即可，过量填充反而会造成运转时温升过高，加速润滑脂变质失效。
