润滑液压泵爆炸视图结构设计展示

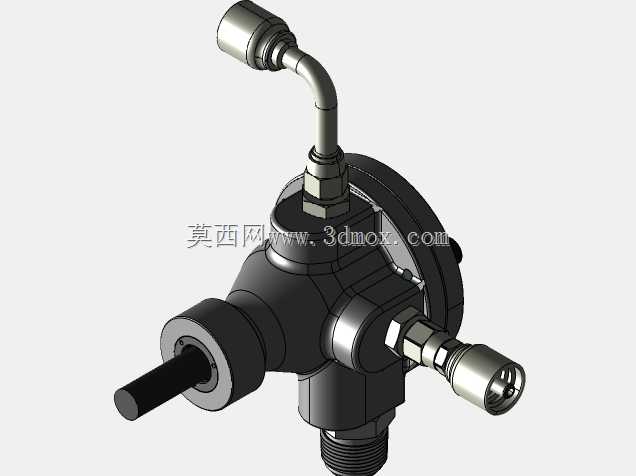

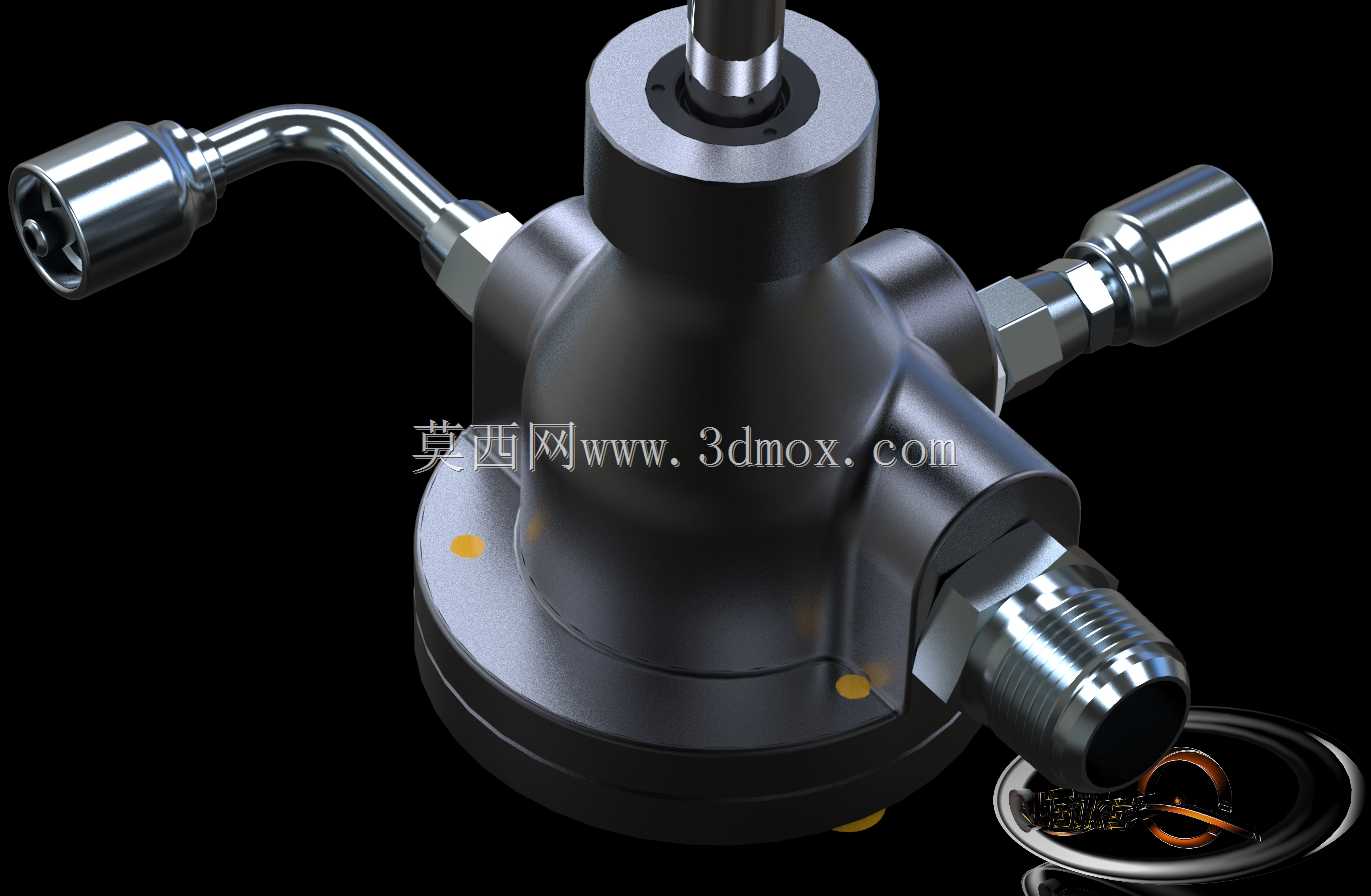

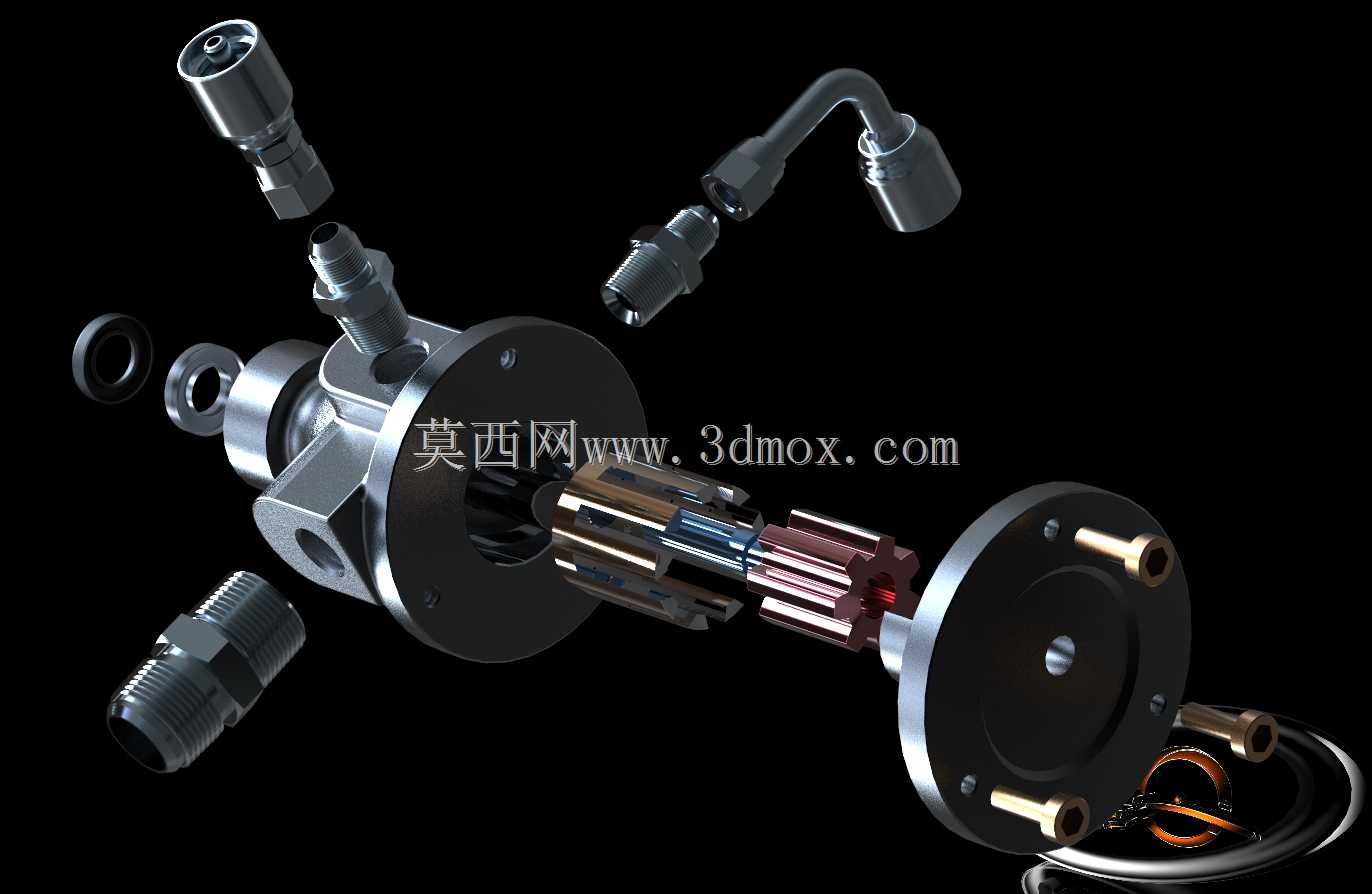

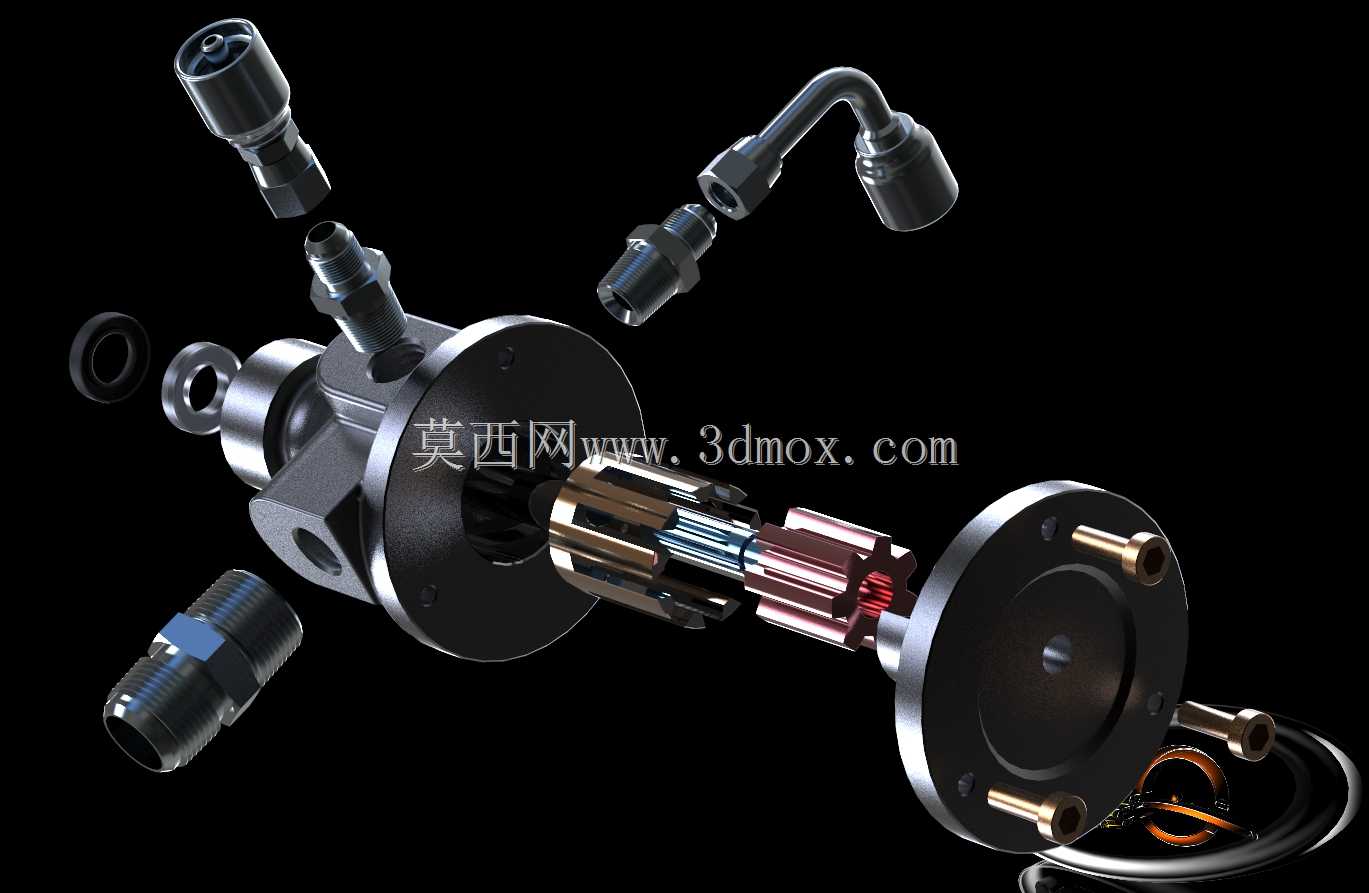

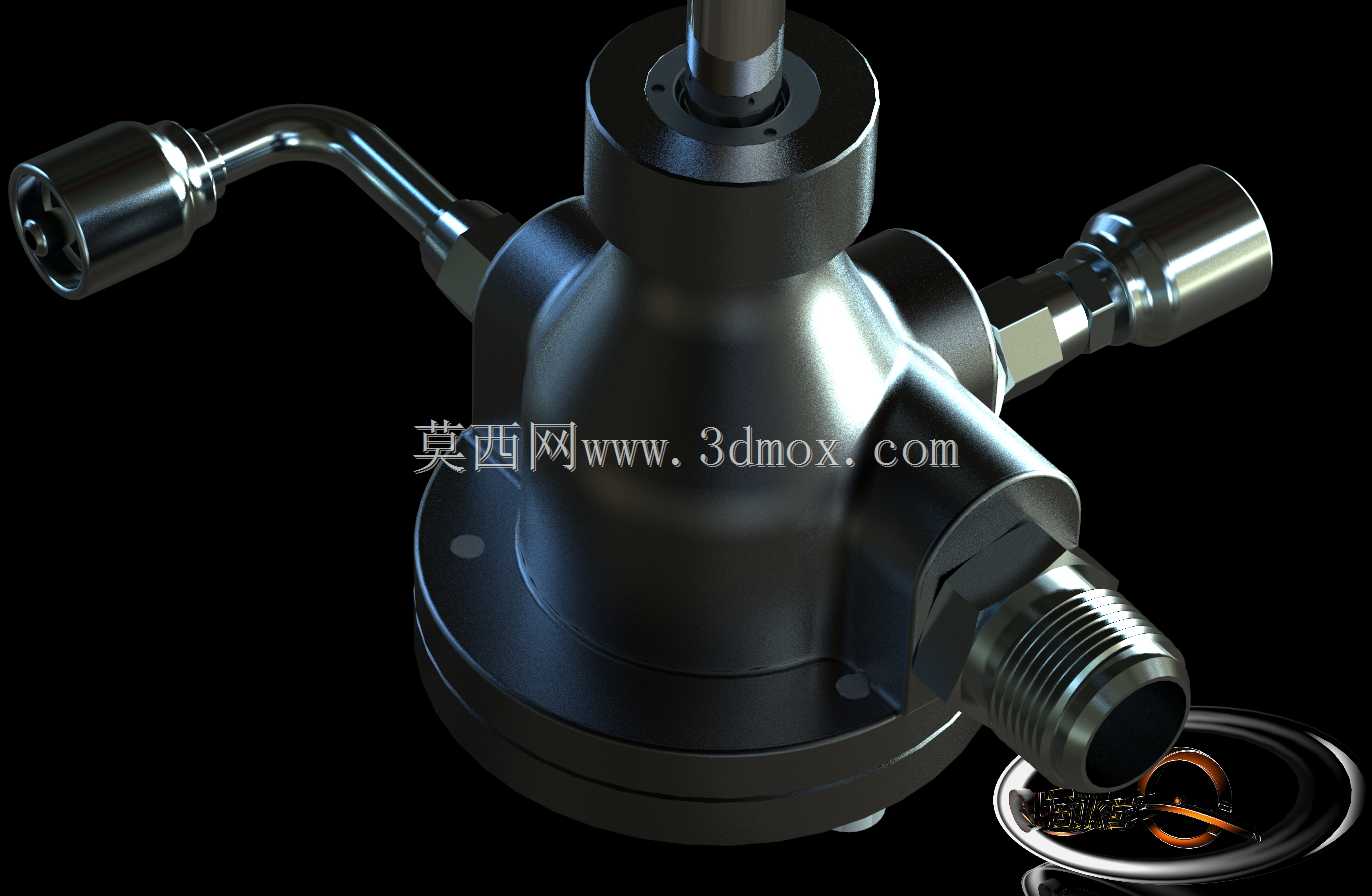

在各类需要持续精准供油的液压传动、集中润滑工况里，这类润滑液压泵是保障系统稳定运行的核心动力元件，常见于机床主轴润滑回路、工程机械液压系统辅件单元、自动化生产线集中供油系统中，负责将润滑介质加压后精准输送到各个摩擦副点位，避免运动部件出现干磨、温升过高的问题，直接影响整套设备的运行寿命与工况稳定性。从拆解的爆炸视图可以看到，整个泵体采用分体式法兰安装结构，主体泵腔集成了进油口、出油口的多通路接口，配套的不同规格管接头分别对应不同通径的油路连接需求，包含直角弯头接头、直通快插接头、外螺纹直通接头等多种连接形式，能够适配现场不同走向的布管需求，减少管路弯折带来的流阻损失。设计阶段优先考虑了安装维护的便捷性，法兰端的固定螺栓孔采用均布设计，可适配多种安装基面的孔位匹配，泵体与端盖之间采用密封圈端面密封，避免高压工况下出现介质渗漏，内部的转子组件与传动齿轴采用同轴度定位设计，保证运转过程中转子与泵腔的配合间隙均匀，既减少内泄提升容积效率，也能避免运转过程中出现卡滞、偏磨的问题。实际选型应用时，需要重点关注泵体的安装边界尺寸，法兰端的外径、安装孔的中心距、进出油口的螺纹规格都是现场适配的核心参数，不同的接头组合可以根据现场布管空间灵活选配，直角弯头接头多用于安装空间局促、管路需要转向的位置，直通接头则适合直线布管的场景，快插结构的接头能够大幅缩减现场装配与后期维护的拆装时间。泵体本身的材质选型兼顾了耐压与耐磨需求，泵腔部分采用高强度金属材质，能够承受持续的工作压力，内部运动部件经过表面硬化处理，长期在带润滑介质的工况下运转也能保持稳定的配合精度，配套的密封件选用耐油耐温材质，适配不同牌号的液压油、润滑脂介质，避免长期接触介质出现密封件溶胀失效的问题。在三维建模过程中，所有配合面都按照实际加工公差做了间隙预留，爆炸视图的拆解顺序完全遵循实际装配的工艺顺序，从端盖固定、转子组件装入、接头组件装配到密封件安装的层级清晰，能够直接用于装配工艺指导、结构干涉检查，也可以作为液压系统集成设计时的选型参考模型，帮助设计人员提前完成安装空间的校核、管路走向的排布，避免现场安装时出现空间干涉、接口不匹配的问题。
