不锈钢可调式水平压紧快速夹钳

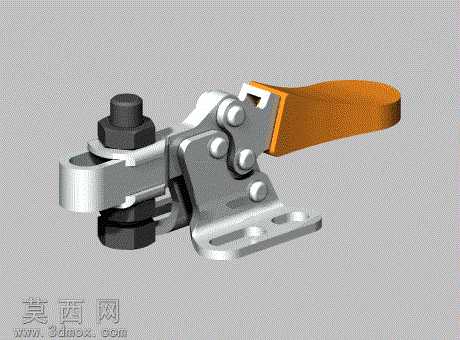

本作品为工业场景常用的水平压紧式快速夹钳三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，严格遵循快速夹具的实际生产尺寸规范，对所有零部件进行独立建模后完成总装配，完整还原了夹钳的运动逻辑与装配关系。模型整体包含操作手柄、四连杆联动机构、法兰式安装基座、可调压紧主轴、锁紧螺母、铰接销轴六大核心组成部分，各零件间的配合公差按照实际工装夹具的装配要求进行设定，可直接用于运动仿真验证与工程图导出。材质渲染阶段针对不同部件做了区分处理：夹钳主体基座、联动臂、销轴等受力结构件采用不锈钢金属材质，还原了不锈钢表面细腻的磨砂金属质感，调整了反射参数以体现金属材质的冷硬光泽；操作手柄部分采用橙色酚醛树脂材质，模拟工业级绝缘手柄的哑光塑胶质感，通过细微的凹凸纹理还原手柄表面的防滑触感；压紧端的锁紧螺母采用发黑处理的碳钢材质，与不锈钢主体形成视觉区分，提升模型的真实感。结构设计上，该夹钳采用经典的四连杆死点锁紧机构，当手柄下压至水平位置时，联动机构越过机械死点，实现对工件的稳定压紧，可承受较大的侧向与轴向压紧力，不会因加工振动出现松脱；法兰式安装基座开设两个长条形安装孔，可适配不同的安装孔距，方便在工装台、焊接夹具、检具上灵活固定；压紧主轴采用螺纹调节结构，配合上下两个锁紧螺母，可根据被压紧工件的厚度灵活调整压紧行程，适配不同高度的工件装夹需求；前端压头可根据使用场景更换橡胶压头、金属平压头等不同配件，避免压伤工件表面。建模过程中对夹钳的运动行程做了限位约束，可直接在软件中模拟手柄开合、主轴伸缩的完整动作，验证机构的运动干涉情况，所有圆角、倒角、退刀槽等工艺细节均按照实际加工要求做了还原，没有出现结构缺失或工艺不合理的问题，可直接用于工装设计参考、3D打印样件验证、产品宣传渲染等场景。
