两爪式轴承拔轮拉马结构设计

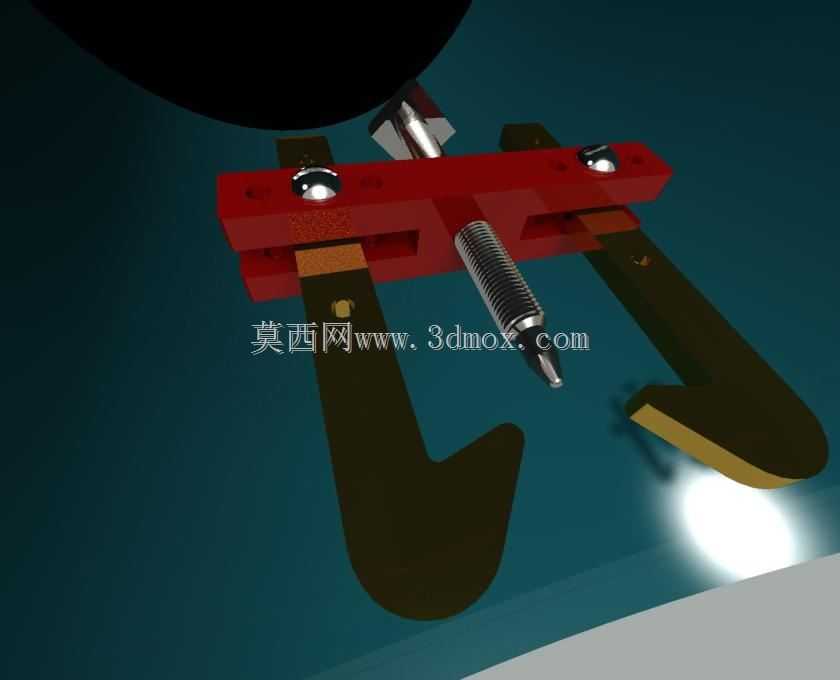

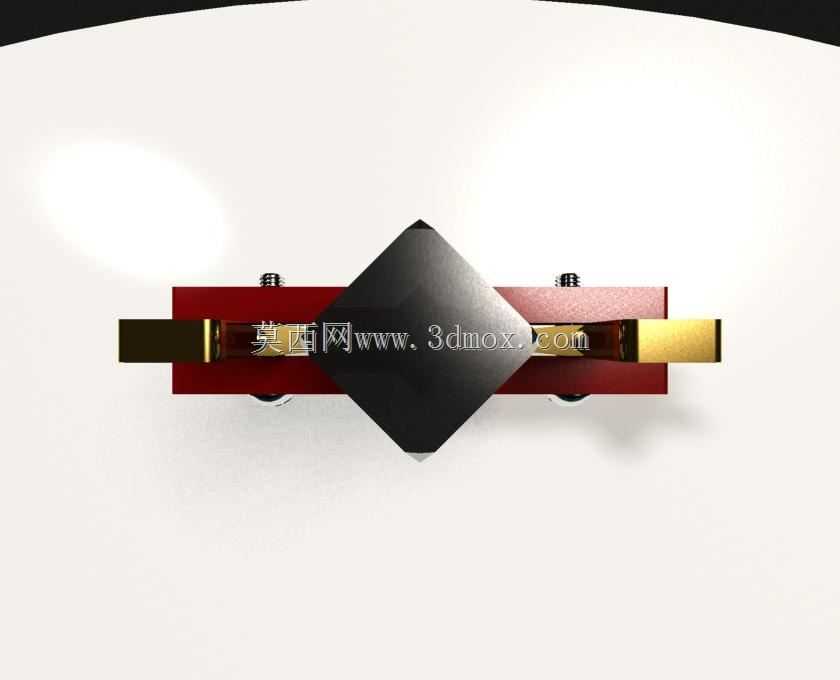

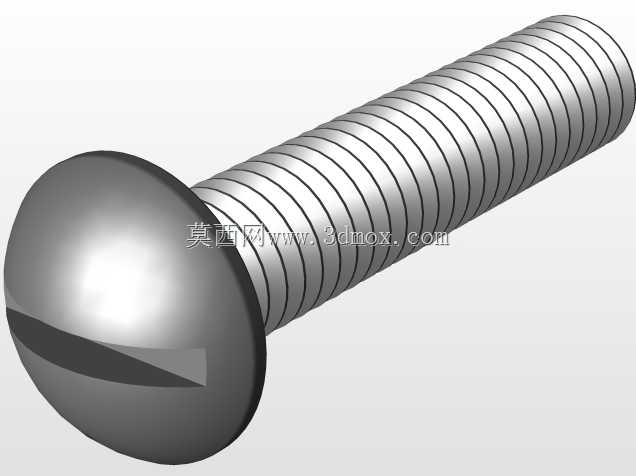

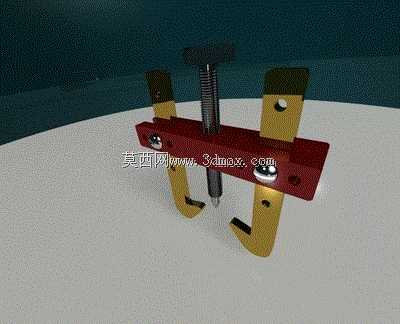

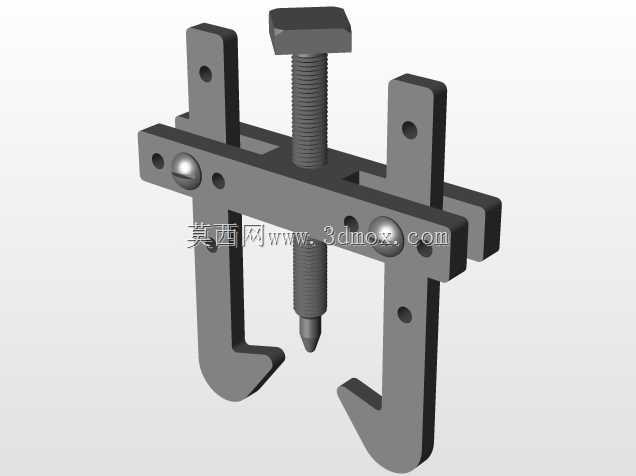

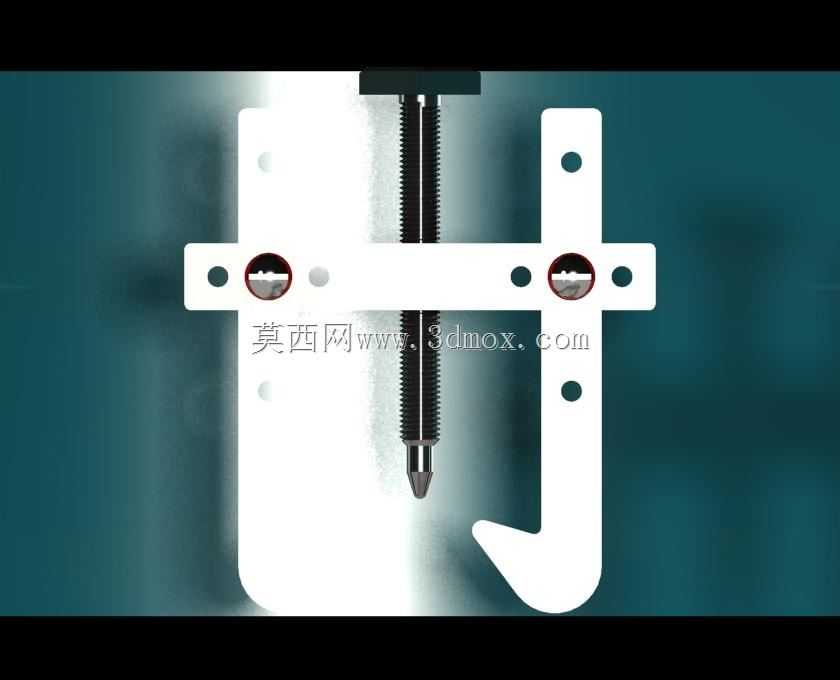

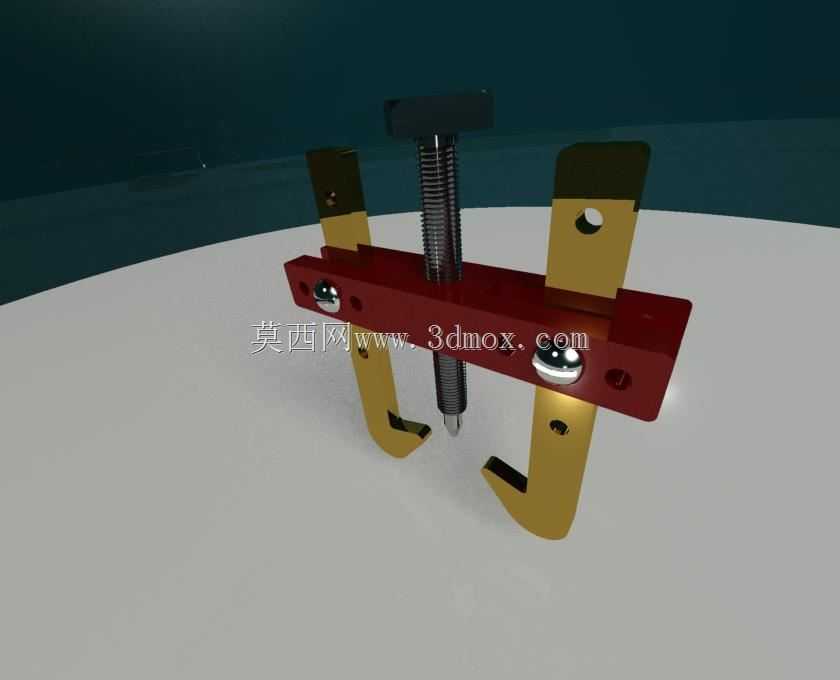

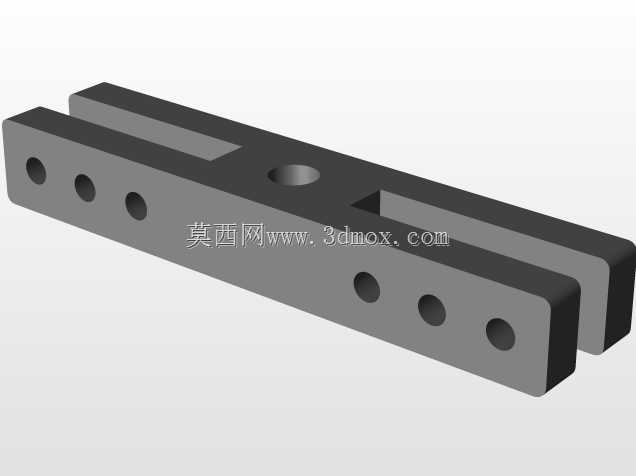

这款两爪拉马是设备检修场景中极为常用的手动拆卸工装，主要用于过盈配合装配件的无损伤拆解作业，在机修班组、设备运维现场、装配车间的日常作业中使用频率极高，尤其适配轴承、皮带轮、齿轮、联轴器等套设在轴端的零部件拆卸，能避免传统敲击拆解带来的轴件变形、配合面损伤、零件崩飞伤人等问题。从结构设计来看，整体采用横梁跨接式布局，中间的驱动螺杆与横梁中部的螺纹孔配合，旋转螺杆时顶端的顶针会抵在轴端中心孔位置，提供稳定的轴向反力支撑，两侧的勾爪通过可调节的连接结构固定在横梁上，可根据待拆卸零件的外径尺寸调整两个勾爪的跨距，勾爪的弯钩结构能牢牢勾住待拆零件的背面端面，随着螺杆的旋进，两个勾爪会同步带动待拆零件沿轴向平稳退出轴体，整个施力过程沿轴的中心轴线方向，不会产生偏载力矩，能有效保护轴和被拆零件的配合面不受损伤。横梁采用矩形截面的高强度钢件设计，足够的截面厚度能承受螺杆旋进时产生的弯曲应力，避免施力过程中横梁变形导致勾爪滑脱；勾爪采用L型弯折结构，弯钩部位做了加厚处理，接触零件的端面加工有防滑齿纹，防止受力时勾爪从零件边缘滑出，勾爪与横梁的连接部位采用螺栓锁紧结构，调整跨距时松开锁紧螺栓即可沿横梁的长槽滑动勾爪，调整到适配位置后锁紧即可固定，能覆盖一定尺寸范围内的零件拆卸需求，无需准备多套不同规格的拉马就能完成多数常规轴系零件的拆解作业。驱动螺杆采用梯形螺纹设计，相比普通三角螺纹拥有更好的承重能力和自锁性能，施力过程中不会因为反向作用力出现螺杆回退的情况，螺杆顶端的T型手柄能提供足够的力臂，操作人员无需借助加长杆就能产生足够的拆卸推力，顶针部位采用淬火处理，硬度较高，长期抵顶轴端中心孔也不会出现凹陷变形，保证施力点始终对准轴中心。在实际使用中，这款拉马的安装边界需要注意，勾爪的有效勾接深度要大于待拆零件的安装厚度，保证弯钩能完全勾住零件的背面，两个勾爪的跨距调整要对称，避免施力时零件偏斜卡滞，螺杆顶针必须严格对准轴的中心孔，防止顶偏损伤轴端螺纹或者中心孔。这类手动拉马相比液压拉马结构更简单，维护成本极低，没有密封件、液压油之类的易损部件，日常使用后仅需在螺纹部位涂抹少量润滑脂防锈即可，适合在各类复杂的检修现场使用，哪怕是空间狭小的设备内部，只要能容纳拉马的横梁和勾爪结构，就能完成拆卸作业，是机械维修领域不可或缺的基础工装。
