工业传动用金属滚子链条结构设计

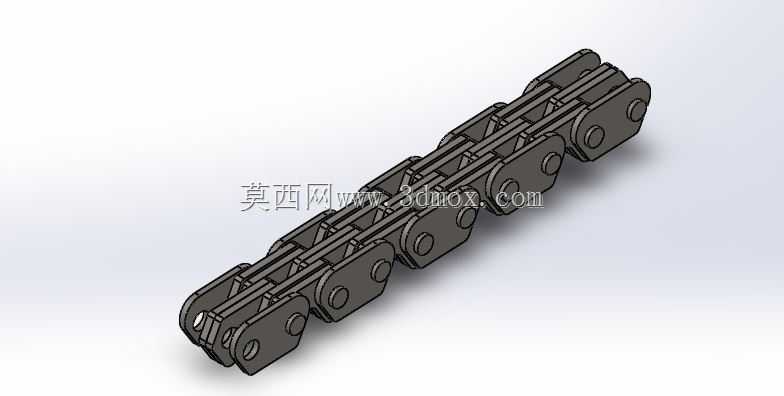

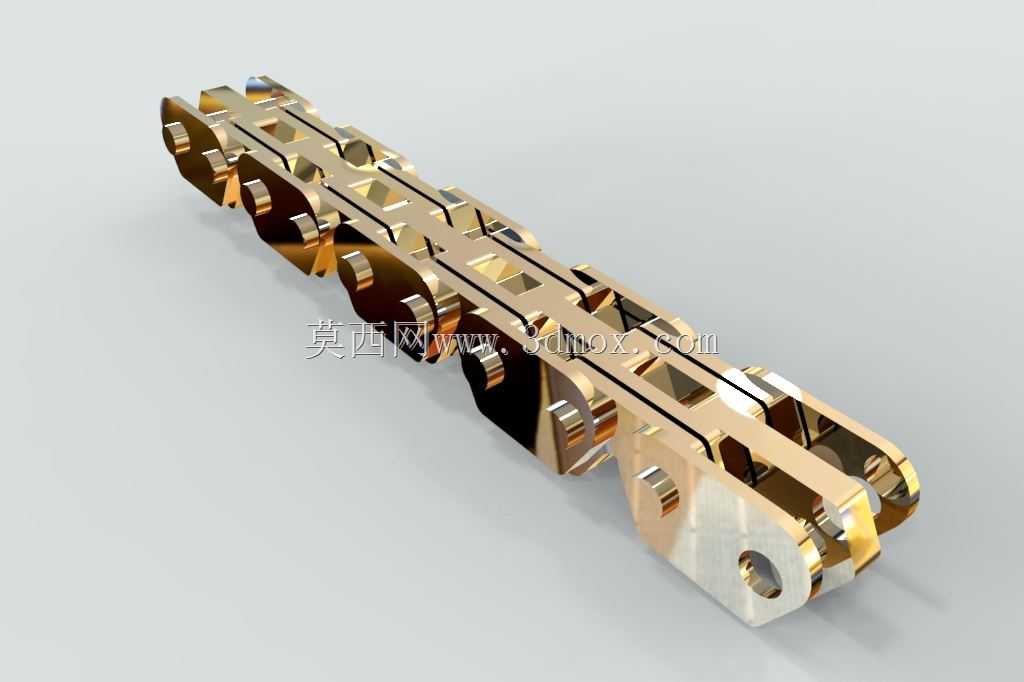

这款链条结构主要面向工业传动、物料输送类设备的配套需求，在各类连续作业的生产场景中承担动力传递、物料承载拖拽的核心作用，常见于自动化生产线的输送段、重型设备的动力传输链路、农机的行走传动单元等工况，可适配多尘、有一定油污的常规工业作业环境，能在持续运转过程中保持稳定的传动比，避免打滑问题。从结构设计逻辑来看，整个链条采用标准链节串联的模块化设计思路，单个链节由外链板、内链板、销轴、套筒、滚子五个核心部件组成，相邻链节通过销轴实现铰接，保证链条在绕经链轮时可灵活弯折，适配不同直径的链轮安装需求。设计过程中重点控制了链板的受力截面，外链板与内链板采用差异化的厚度配比，外链板承担销轴的轴向固定与拉伸载荷，内链板则与套筒过盈配合，承载滚子传递的啮合冲击力，所有链板边缘均做了圆角过渡处理，避免应力集中导致的链板断裂失效。滚子采用可转动的套筒嵌套结构，在与链轮轮齿啮合时，滚子可绕套筒自由转动，大幅降低啮合过程中的摩擦磨损，同时能缓冲链轮轮齿与链节接触时的刚性冲击，延长整套传动机构的使用寿命。销轴与外链板采用过盈压装的配合方式，与套筒则采用间隙配合，保证链节转动灵活性的同时，避免销轴在运转过程中出现轴向窜动。从安装边界来看，链节的节距采用通用工业链条的标准尺寸，可直接适配对应规格的标准链轮，无需额外定制链轮结构；链条的整体宽度控制在常规传动链路的安装空间范围内，两侧链板的外端面间距预留了足够的安装间隙，可适配常见的链条导轨、张紧轮等配套附件的安装尺寸，安装时只需根据所需的传动长度截取对应数量的链节，通过连接链节即可完成闭环拼接，维护更换时可单独替换损坏的单节链节，无需更换整根链条，降低运维成本。在实际使用过程中，该结构可根据不同的载荷需求调整链板厚度与销轴直径，重载工况下可选用更大规格的链节尺寸，轻载高速场景则可适当缩小节距，降低运转过程中的动载荷与噪音。整个结构的各部件尺寸均经过受力校核，链板的拉伸强度、销轴的剪切强度、滚子的接触疲劳强度均能满足常规工业传动的载荷要求，可在中等冲击载荷的工况下长期稳定运转，不会出现链节脱节、销轴断裂等失效问题。
