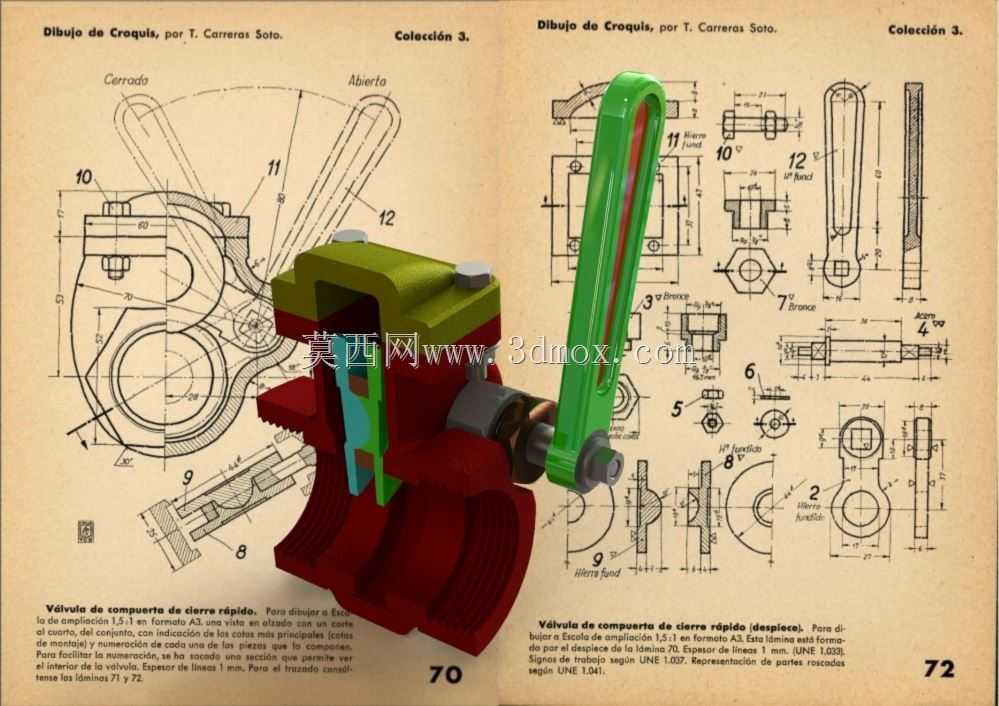

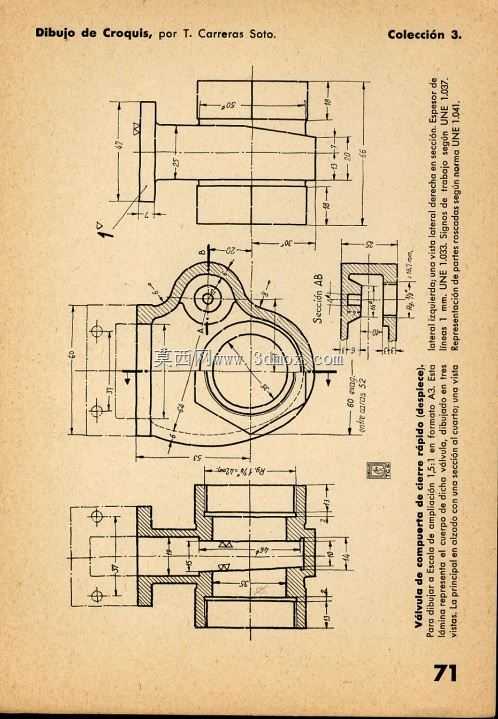

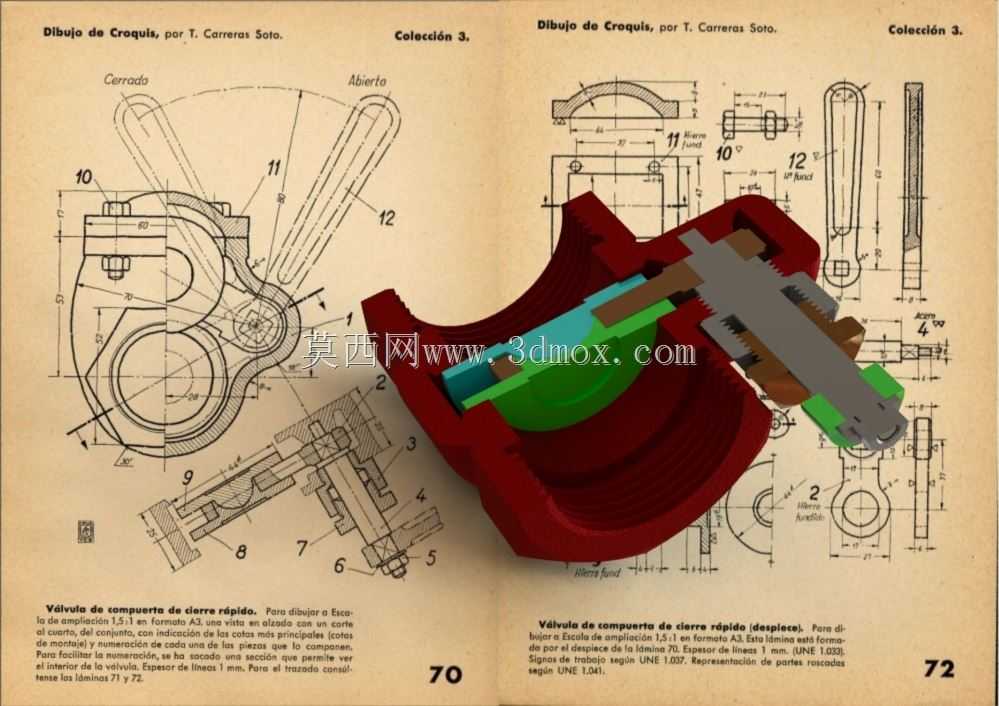

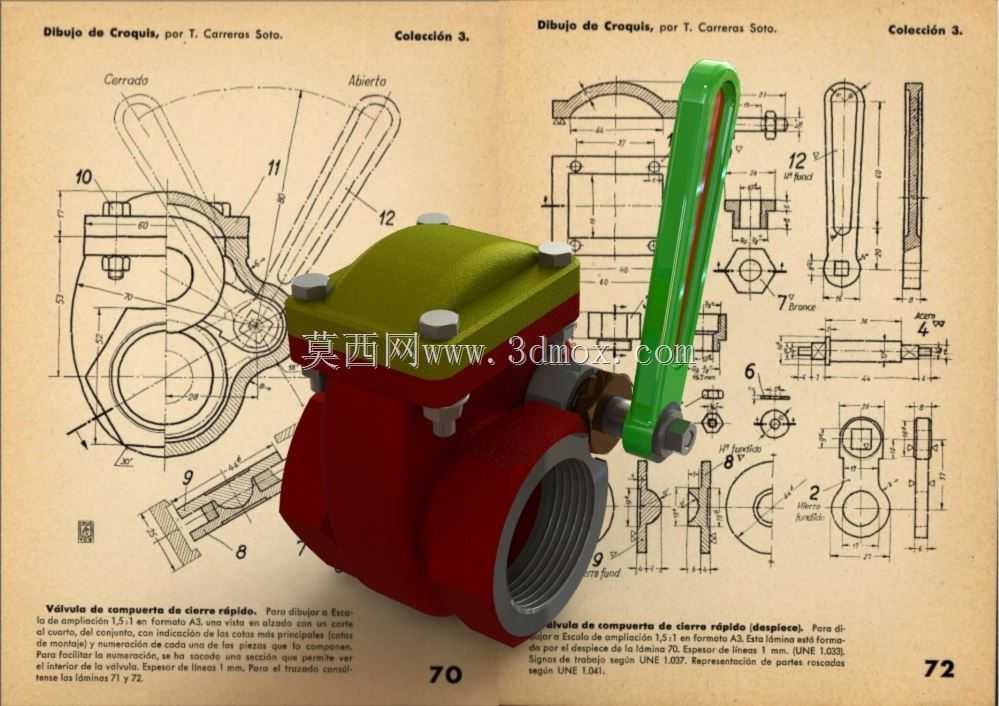

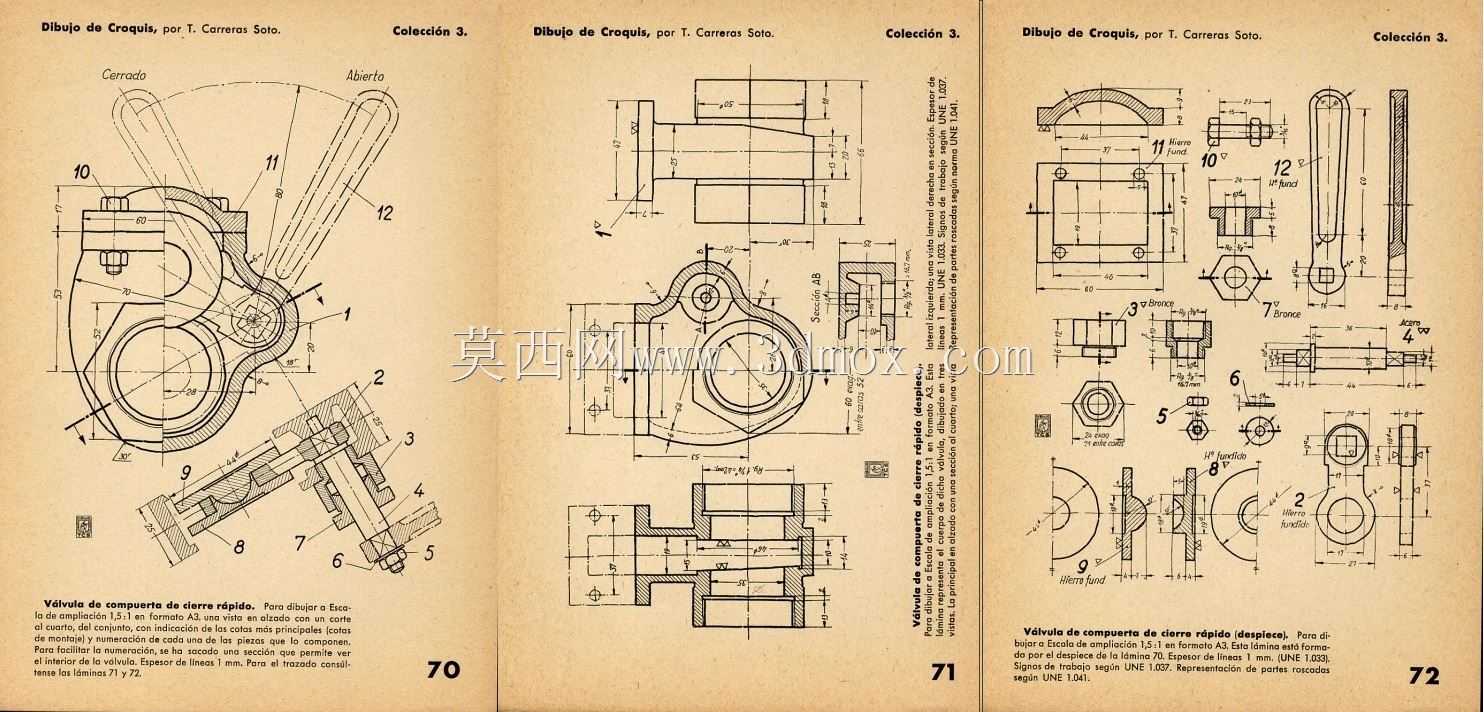

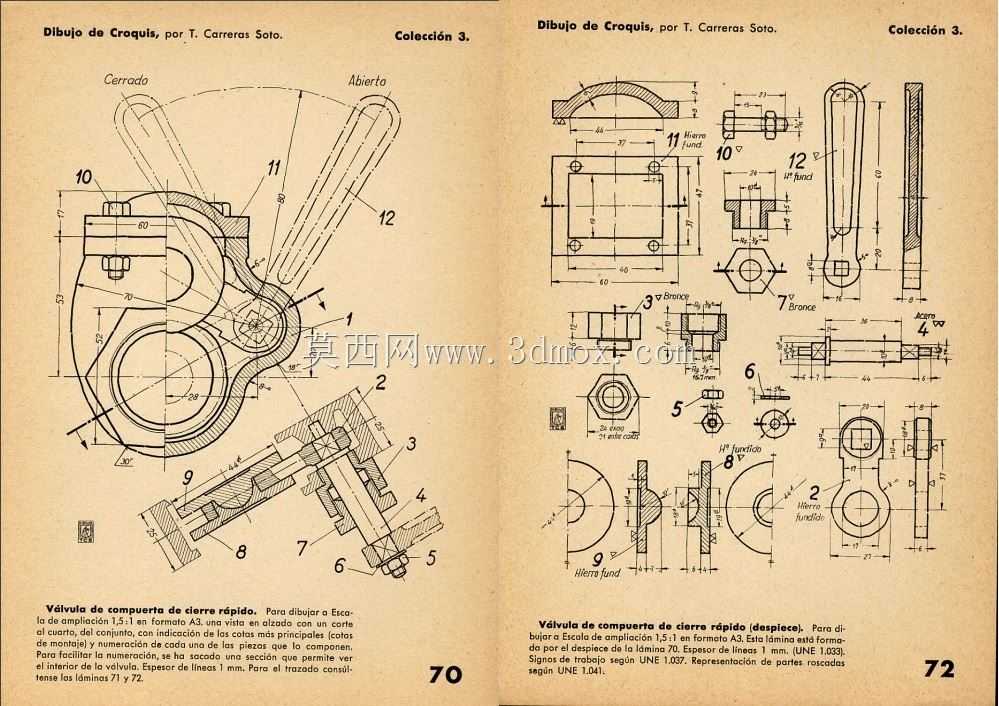

快关式内螺纹连接手动闸阀结构

这款手动快关闸阀主要应用在低压流体输送管路系统中，常见于民用给排水、小型工业循环水支路、暖通空调水系统以及小型化工流体输送的末端截断场景，核心作用是在管路检修、工况切换、应急状态下快速切断介质通路，相比普通明杆闸阀，它的操作行程更短，扳动手柄即可完成全开全关动作，不需要多圈旋转手轮，在需要快速切断的工况下能大幅缩短操作时间，降低介质泄漏或者工况异常带来的风险。从结构设计来看，这款阀采用暗杆楔式单闸板结构，阀体为铸铁材质铸造后机加工成型，进出口为内螺纹连接形式，适配常规低压流体输送用镀锌钢管、无缝钢管的螺纹连接安装，不需要额外焊接或者法兰配对，安装空间要求更低，适合小口径管路的紧凑布置。阀盖与阀体采用螺栓压紧密封，中间加装密封垫片，避免介质从阀盖结合面渗漏，阀杆与阀盖之间采用填料密封结构，通过压盖压紧填料实现阀杆动密封，长期使用出现渗漏时可以通过压紧压盖螺栓或者更换填料完成维护，不需要整体拆解阀门。操作手柄为加长杠杆式结构，通过偏心结构带动阀杆做升降动作，手柄表面做了防滑包覆，操作时施力更方便，相比手轮结构更适合狭小空间内的操作，不需要预留手轮旋转的圆周空间，仅需要预留手柄扳动的扇形空间即可，在管路密集的阀组区域布置优势明显。从安装边界来看，这款阀的结构长度符合内螺纹闸阀的常规尺寸规范，进出口螺纹轴线同轴度控制在机加工公差范围内，安装时不需要额外调整管路对位，阀体底部为平整铸造面，可直接支撑在管路支架上，不需要额外设计专用安装支座，阀顶的操作手柄在全开状态下高度较低，不会与上方布置的其他管路或者桥架产生干涉。设计时针对低压工况做了结构优化，阀体壁厚在满足承压要求的前提下做了减薄处理，整体重量更轻，单人即可完成安装操作，闸板密封面采用铜合金镶嵌结构，密封面耐磨性能更好，长期开关操作不容易出现密封面磨损导致的内漏，相比全铸铁密封面的闸阀使用寿命更长。在实际选型应用中，这款阀适合公称压力1.6MPa以下的水、非腐蚀性油品等介质工况，不适用于带颗粒、高粘度或者强腐蚀性的介质管路，避免闸板卡涩或者密封面腐蚀导致密封失效，安装时需要注意介质流向与阀体标识一致，虽然闸阀理论上允许双向承压，但按照标识流向安装能更好的保护密封面，延长阀门使用寿命。日常维护时仅需要定期检查填料压盖的松紧度，在阀杆活动部位加注少量润滑脂即可保证操作顺畅，不需要复杂的维护工序，非常适合民用及小型工业场景的管路配套使用。
