轻压强制恒定润滑用油脂杯结构

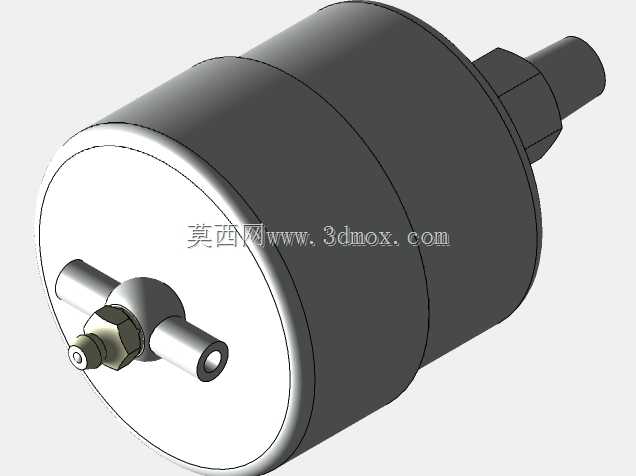

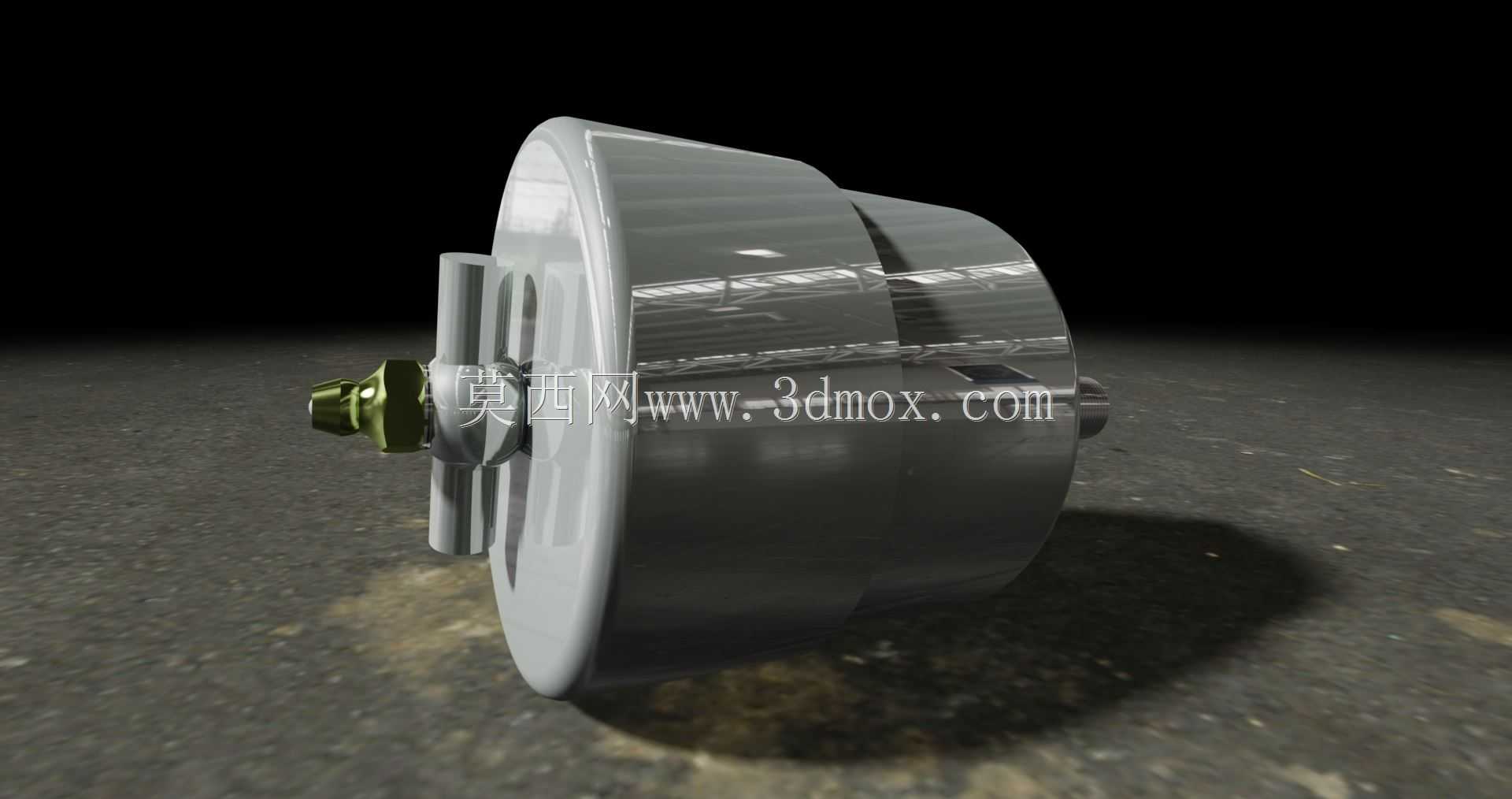

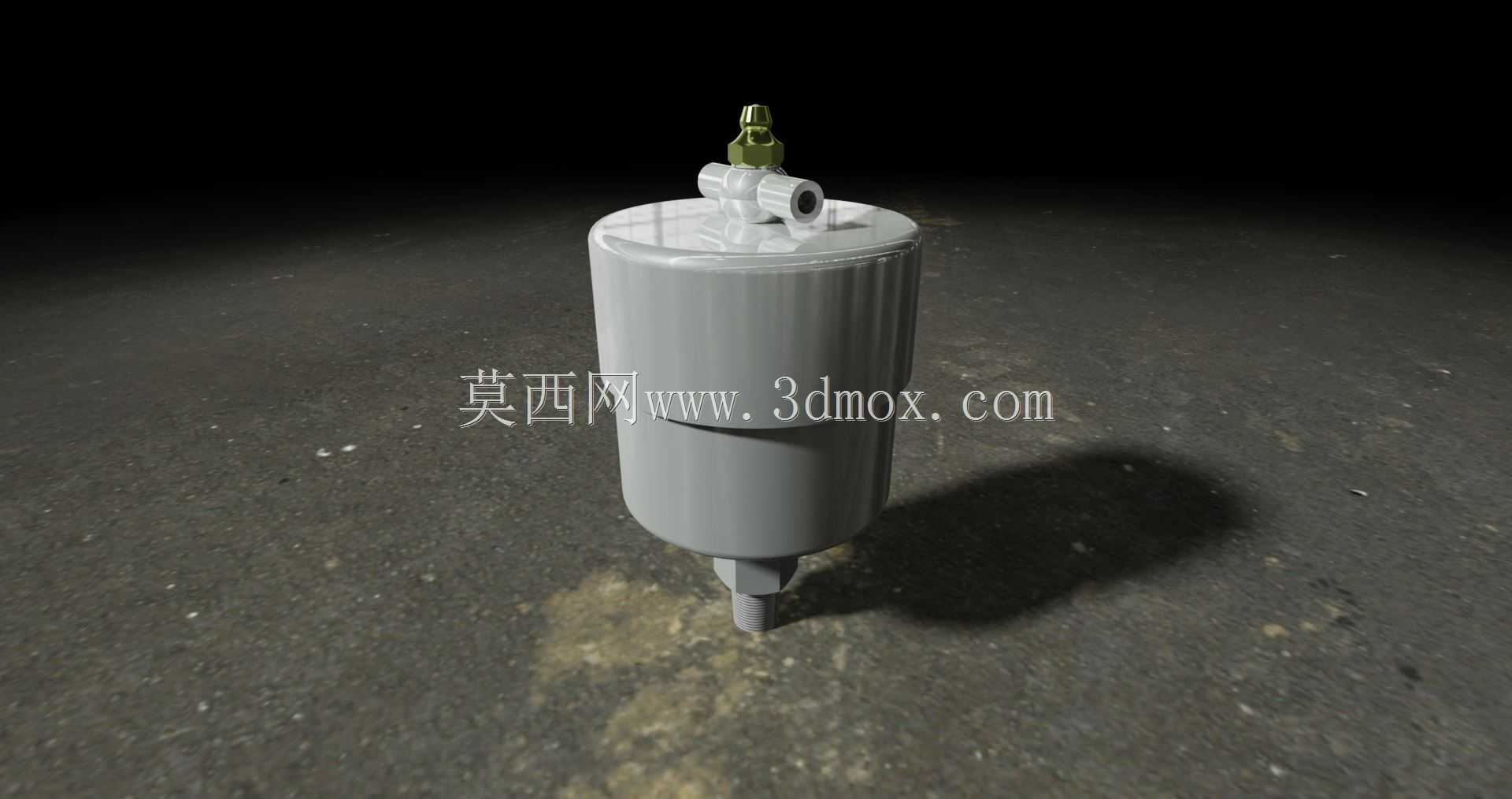

这类润滑脂杯多用于需要持续、稳定供给润滑脂的轻压工况点位，常见在中小型泵组、输送线辊道轴承座、小型传动机构的润滑点位上，替代人工定期注脂的操作，避免因人工注脂周期不稳定、注脂量偏差导致的轴承干磨、油脂过量溢出污染工况的问题。从结构设计来看，整体采用立式圆柱储脂腔作为主体，腔体下部做收窄过渡的外螺纹安装接头，可直接旋入设备预设的注脂螺纹孔内，无需额外加装转接支架，安装时仅需保证接头螺纹与安装孔的匹配精度，拧紧后腔体保持竖直状态即可，不会占用过多设备侧面的安装空间，适合布局紧凑的小型设备点位使用。腔体顶部集成了注脂接头与气压平衡接口，注脂接头采用标准快插式油嘴结构，补充润滑脂时无需拆卸整个脂杯，直接用标准注脂枪对接即可完成补脂，操作便捷；气压平衡接口可连通设备内部的轻压气路，依靠恒定的微气压推动储脂腔内的活塞下行，持续将润滑脂压入需要润滑的摩擦副间隙，供脂压力稳定，不会出现供脂忽大忽小的情况，能保证摩擦副表面始终保持均匀的油脂膜层。设计过程中重点考虑了储脂腔的密封性，腔体上下端的连接位置都做了密封槽结构，可适配O型密封圈，避免润滑脂泄漏以及外部粉尘、水汽进入储脂腔污染油脂；顶部的气路接口做了防倒吸结构，避免设备停机时腔体内出现负压将摩擦副处的杂质倒吸回储脂腔。从安装边界来看，主体圆柱外径适配常规M14、M16等常见注脂螺纹的安装空间，整体高度控制在常规手动脂杯的尺寸范围内，可直接替换同安装规格的传统手动旋盖式脂杯，无需对设备原有安装位做二次加工，替换成本低。在实际选型应用中，这类恒压润滑脂杯适合供脂压力要求不高、需要长期自动维持润滑的点位，相比电动润滑泵结构成本更低、结构更简单，没有复杂的电控元件，故障率极低，适合在无防爆要求、环境温度在常规工业温区的工况下使用，日常维护仅需定期检查储脂腔内的油脂余量，及时补充同牌号润滑脂即可，无需复杂的校准操作。
