ATV与摩托车配套小型拖运挂车结构

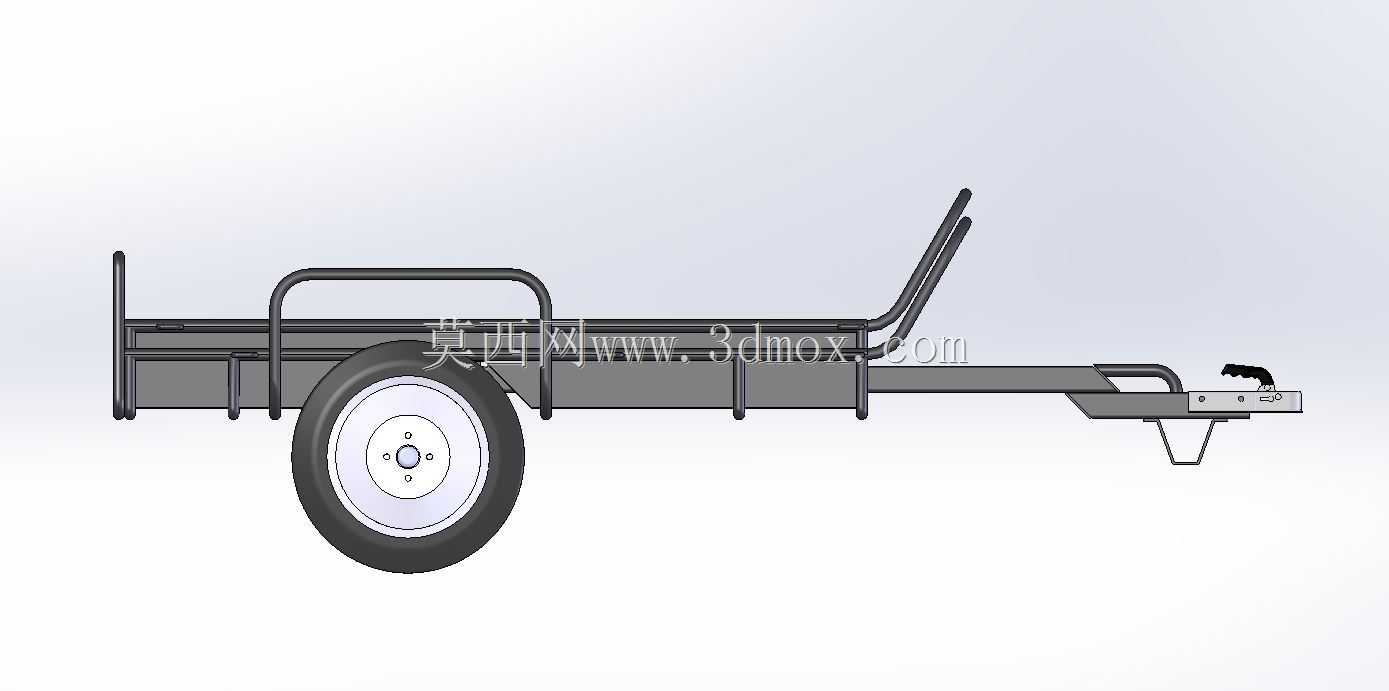

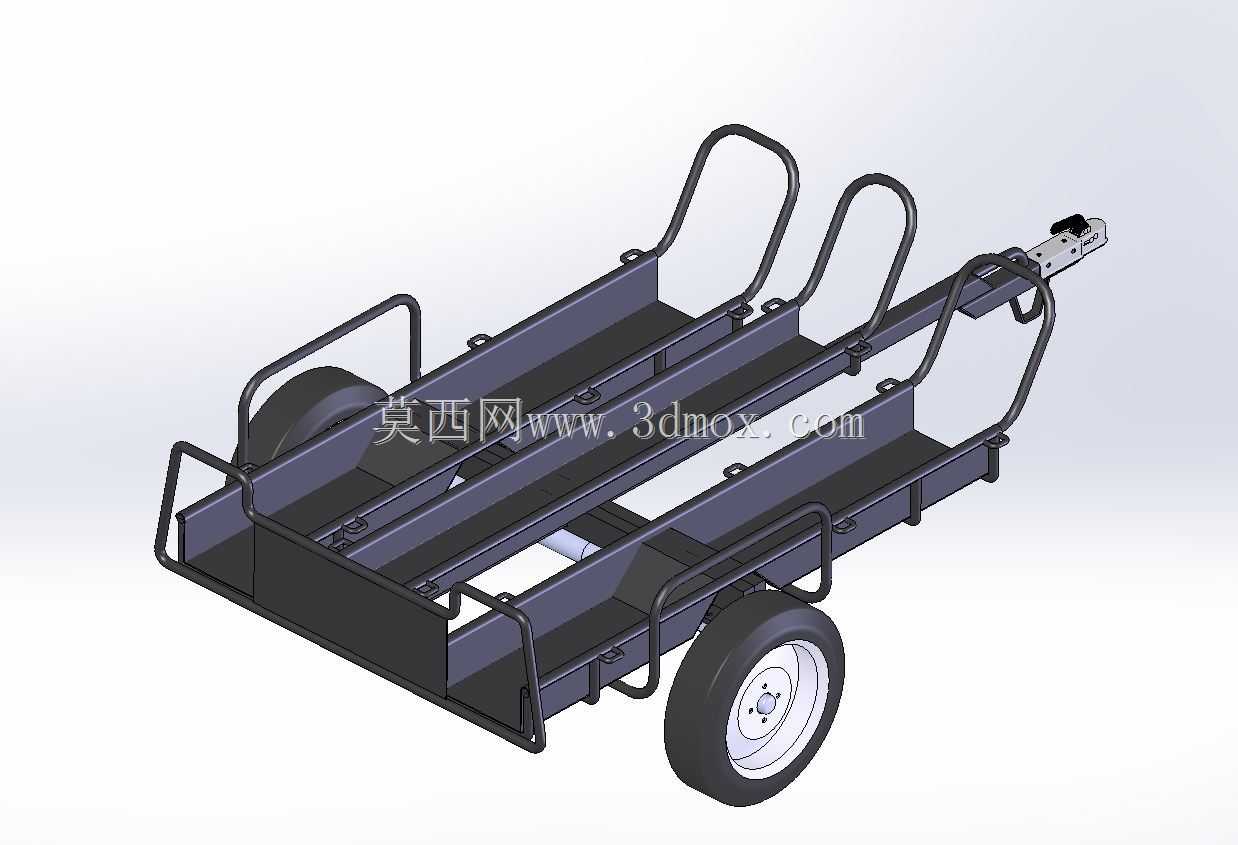

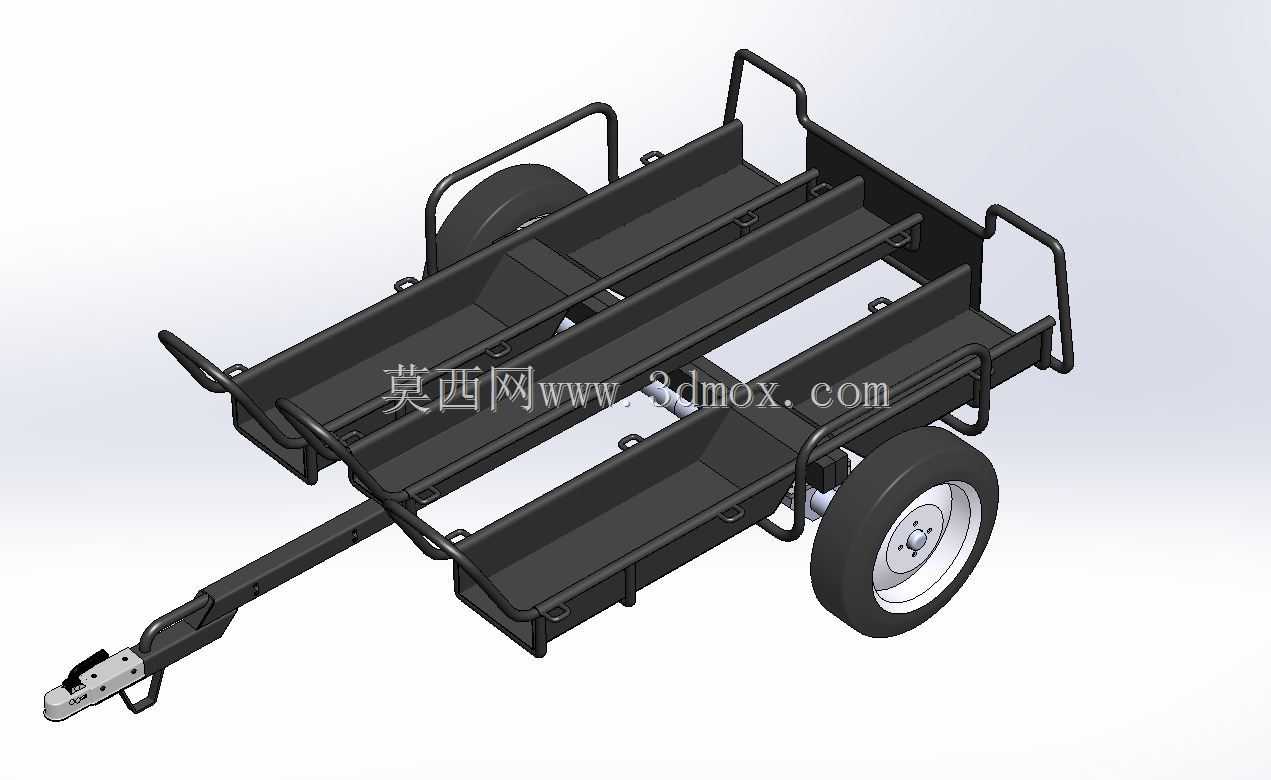

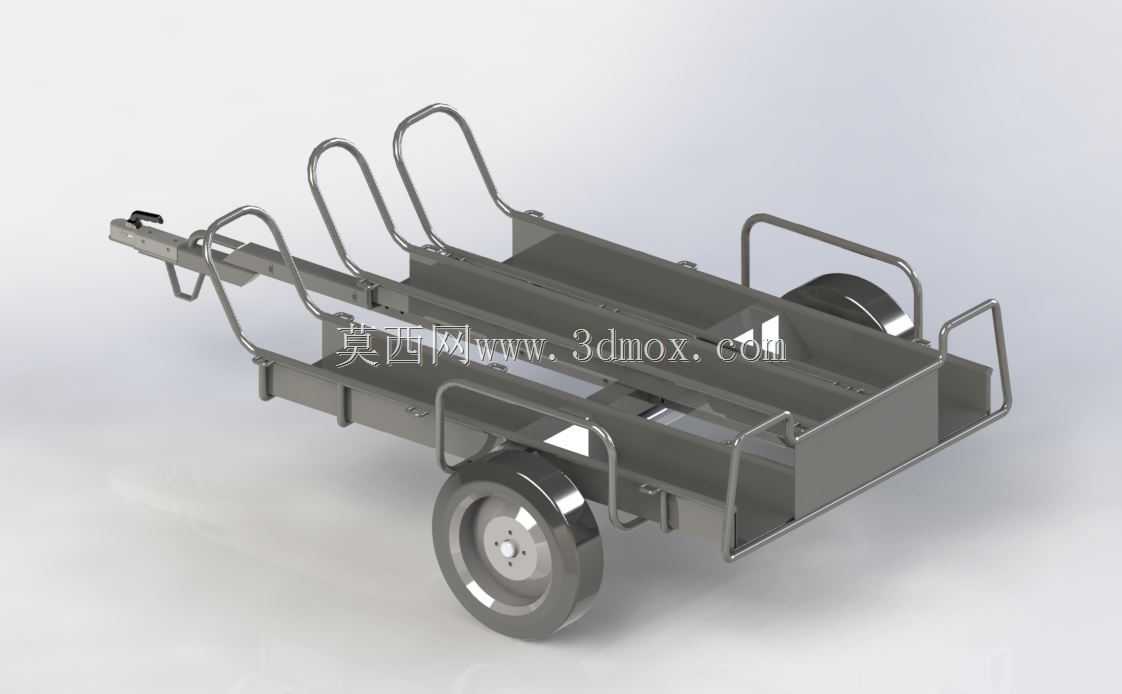

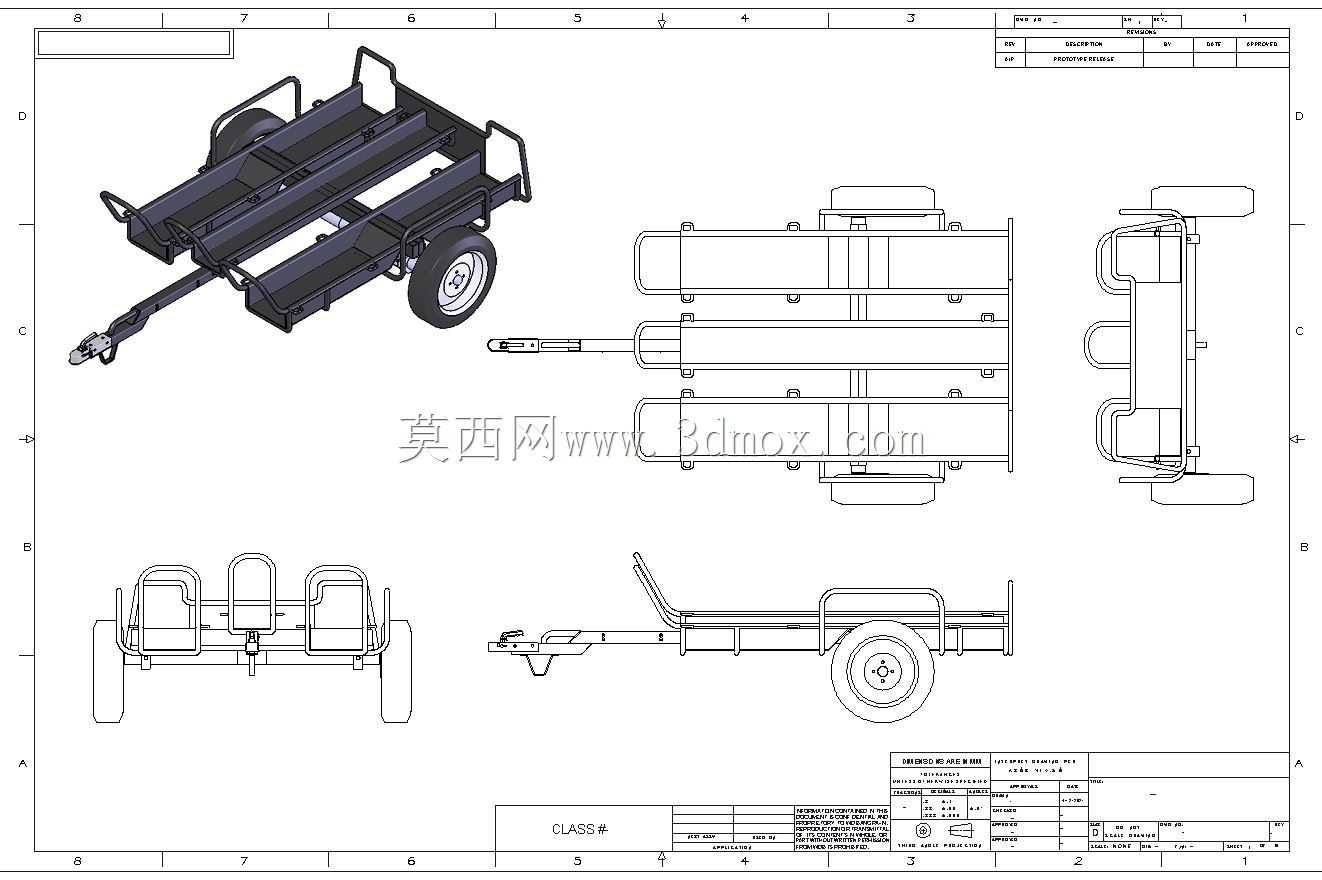

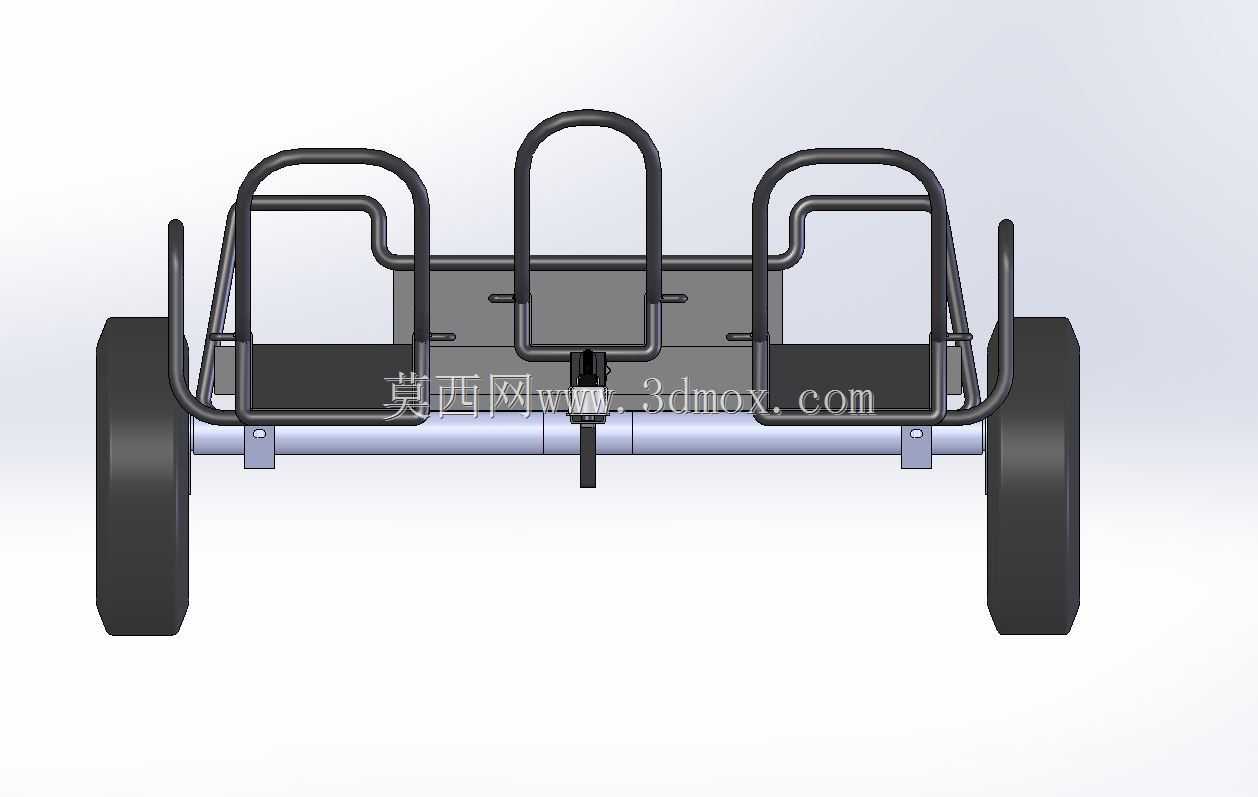

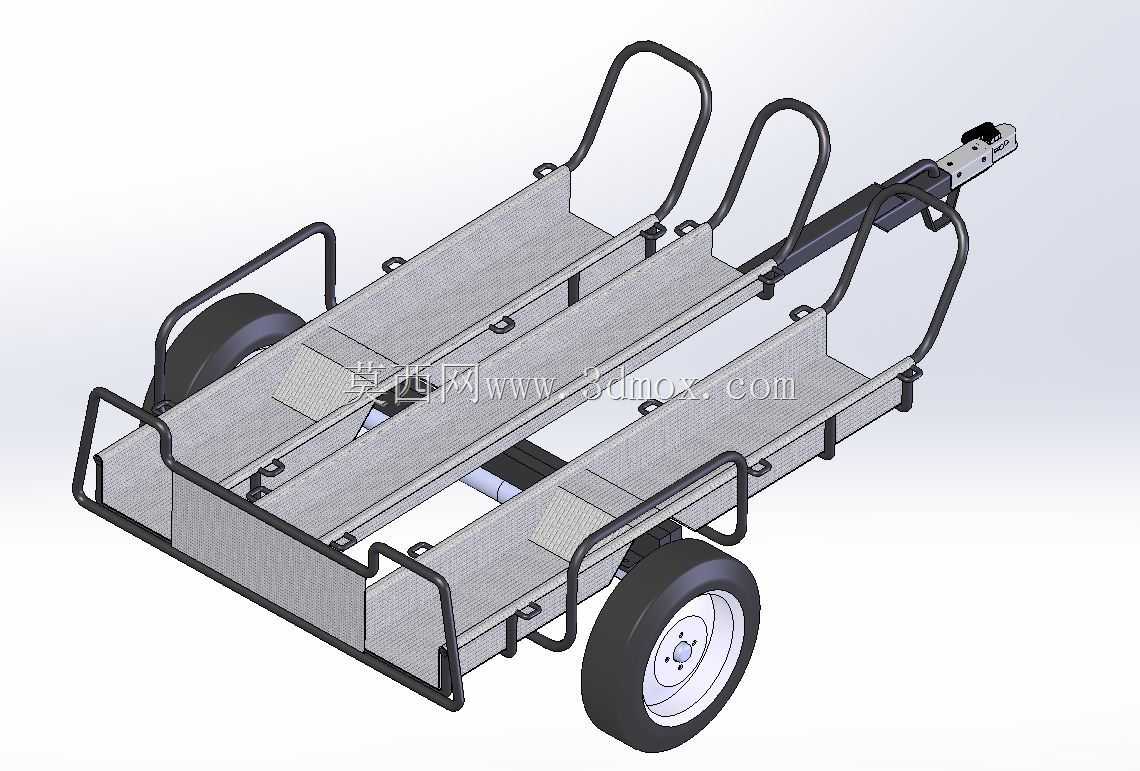

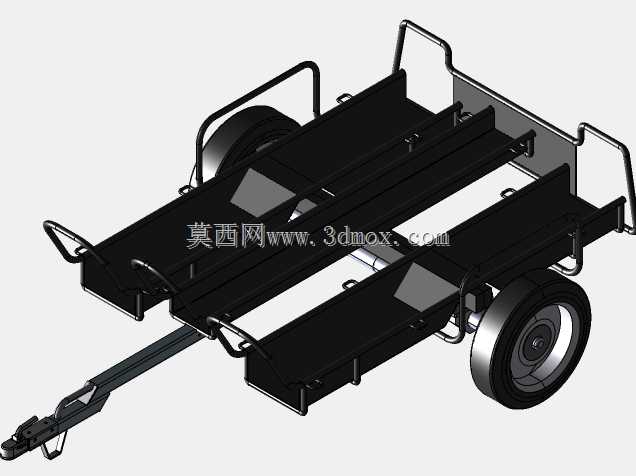

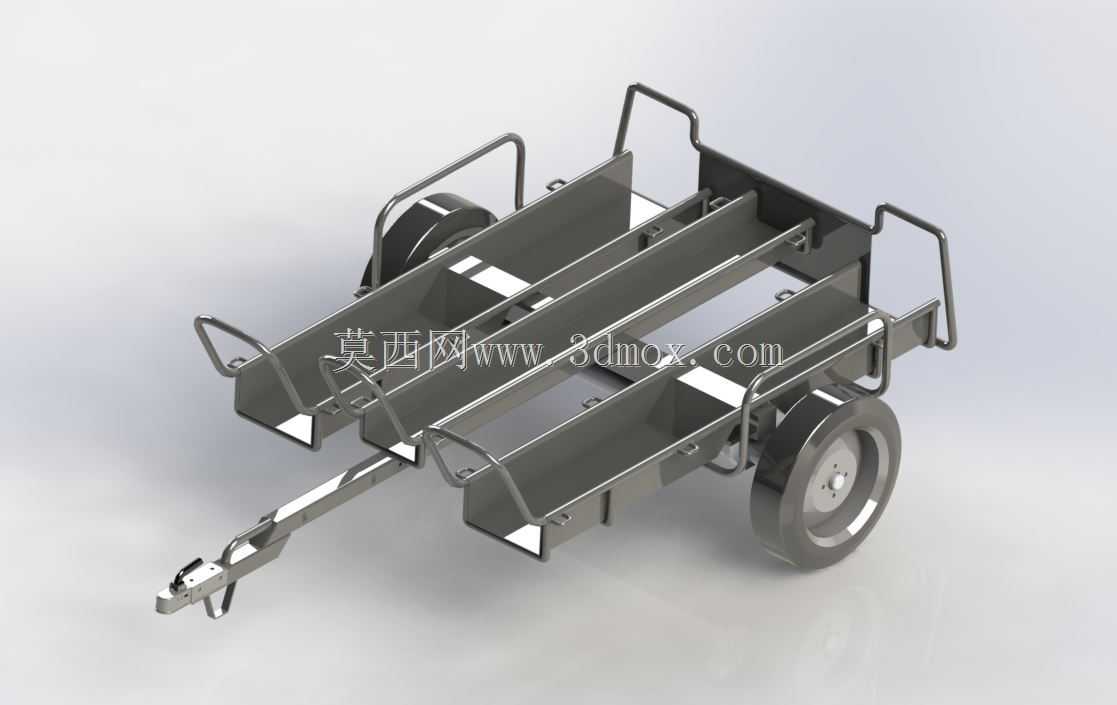

这款小型拖运挂车主要适配全地形车与普通摩托车使用，常见于户外休闲作业、农林零散物资转运、露营装备拖运等场景，能够弥补摩托类载具自身载货空间不足的短板，适配非铺装路面的短途转运需求。整体采用框架式承载结构，没有设置封闭货厢，三根平行布置的纵向承载梁作为核心承力部件，梁体之间预留充足间隙，既可以承托长条形物料，也能通过绑带固定箱体类、袋装类物资，开放式的结构不会积水积尘，户外长期使用也不易出现杂物堆积锈蚀的问题。车架两侧设置多组弯折式金属扶手，一方面作为货台的侧向挡边，避免运输过程中物料侧滑掉落，另一方面也可作为人员手动挪移挂车时的施力点位，扶手的弯折角度经过人机校核，握持施力时不会与轮组、牵引架产生运动干涉。牵引连接端采用标准球头牵引结构，适配多数摩托、ATV的后牵引座，牵引架长度经过匹配设计，转向时挂车前端不会与主车尾部发生磕碰，牵引架上集成的安全锁链结构，可在牵引连接意外脱开时兜挂主车，避免挂车完全脱离失控。行走部分采用单轴双轮布局，轮距匹配常规摩托类载具的行驶宽度，不会在狭窄林间道、田埂路出现轮距过宽无法通行的问题，轮组上方设置的弧形挡泥板，可避免泥泞路面行驶时泥水甩溅到货台区域。设计阶段优先考虑了轻量化与结构强度的平衡，所有承力梁件采用等强度弯折设计，非承力区域做减重开孔处理，整备质量控制在单人可手动挪移的范围内，空载拖行时不会给主车带来过多的动力负载。安装边界上，牵引座的安装高度与常规125cc以上跨骑摩托、400cc级别ATV的后牵引位高度匹配，不需要额外改装主车即可直接挂接使用，整车最大外宽控制在1.2米以内，长度含牵引架不超过2.2米，日常闲置时可以竖直倚靠墙面存放，不会占用过多的仓储空间。车架的所有焊接点位都做了圆角过渡处理，没有尖锐外凸的棱角，手动搬运或者捆绑货物时不会划伤操作人员，表面做防锈喷涂处理，适配户外潮湿、多尘的使用环境。
