锥台带外螺纹薄壁杯状壳体结构设计

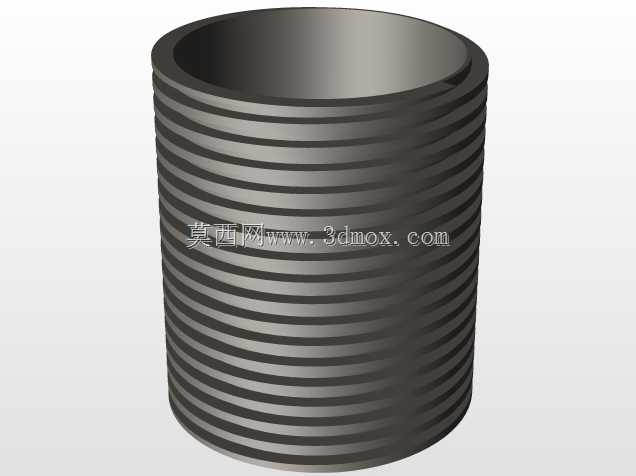

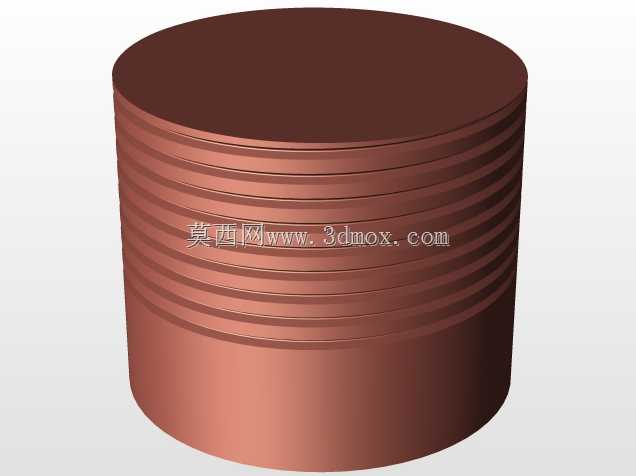

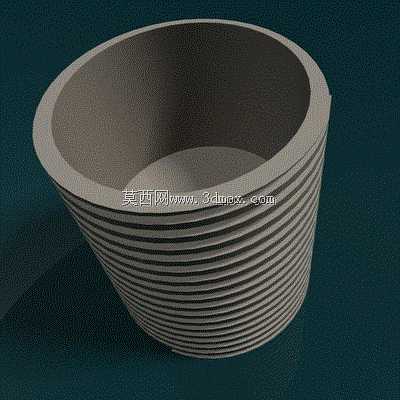

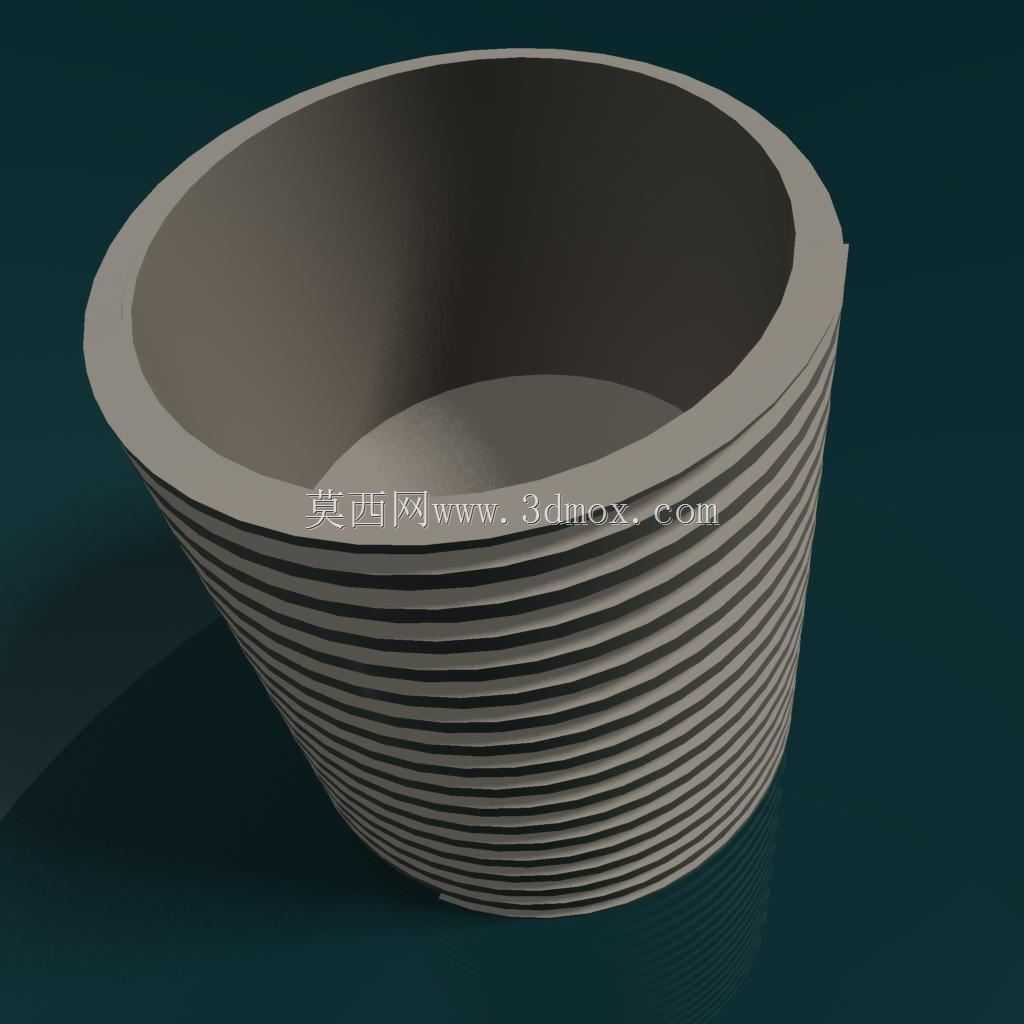

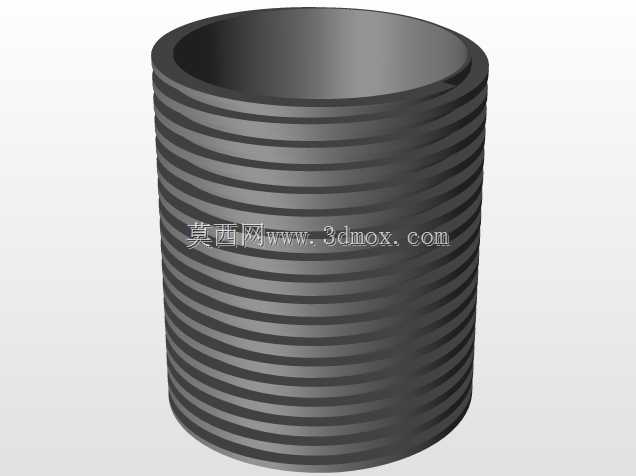

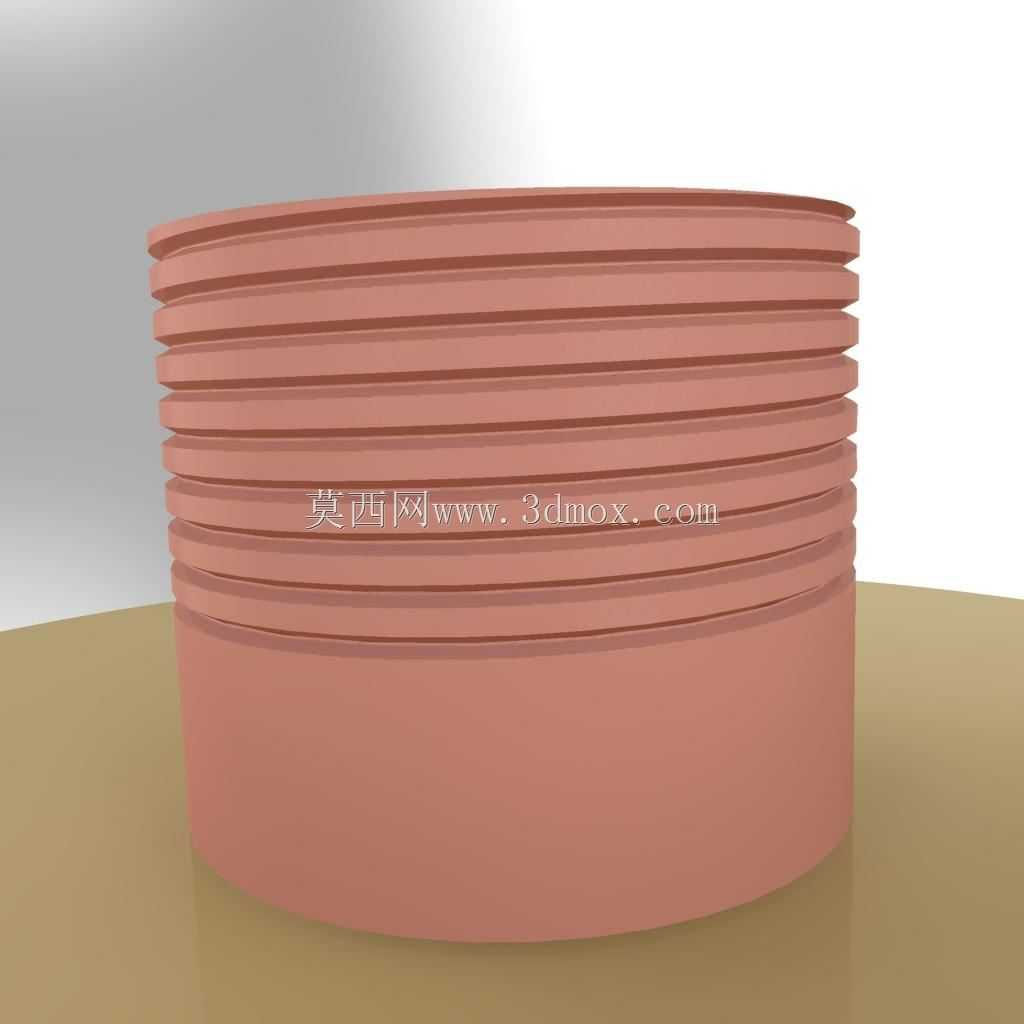

这类带外螺纹的锥台形薄壁壳体，在流体输送管路末端、小型储料容器接口、轻工灌装设备出料端都有广泛适配场景，日常做结构选型时经常会碰到这类需要兼顾连接密封性与容置空间的构件。从实际使用需求来看，这类构件上端敞口直径大于下端封闭端直径，锥度设计既可以让内部物料依靠自重顺畅向出口端汇聚，也能在堆叠收纳时减少空间占用，外螺纹结构则是为了和配套的端盖、管路接头实现快速旋接，不需要额外加装法兰连接件就能满足低压工况下的密封连接要求。做结构设计的时候，首先要确定上下端口的直径差，锥度取值不能过大，否则外螺纹加工时会出现牙型深浅不均的问题，螺纹旋合长度也要控制在合理范围，太短会导致连接强度不足容易松脱，太长则会增加旋接操作的行程，日常拆装维护不够便捷。薄壁部分的壁厚要保持均匀一致，避免注塑或者机加工过程中出现应力集中导致的变形，外螺纹的牙型选用普通三角螺纹即可，牙距根据壳体整体尺寸匹配，不需要选用特殊密封牙型，靠端面加装密封圈就能满足常规的防尘、防漏要求。安装边界上，这类构件的最大外径位于上端敞口处的螺纹大径位置，做配套安装位设计时要预留足够的旋接操作空间，下端封闭端的外径最小，可适配的支撑定位圈内径要略大于下端外径，预留0.2到0.5毫米的装配间隙，避免热胀冷缩导致构件卡滞。从建模逻辑来看，这类回转体结构优先采用旋转特征做出基础锥台壳体轮廓，再通过扫掠特征生成外螺纹牙型，不同型号的差异主要集中在锥度比例、整体高度、螺纹牙距、壁厚这几个参数上，调整参数时要注意螺纹起始端和终止端的收尾处理，避免出现尖锐棱边，防止安装时划伤操作人员，也能减少应力集中点提升构件的抗疲劳强度。实际工况下这类构件大多用来承装低粘度流体、粉状小颗粒物料，内壁要做光滑过渡处理，不能有台阶死角，避免物料残留堆积，外壁的螺纹除了连接作用，也能在一定程度上增加壳体的结构刚度，减少薄壁结构受外力挤压时的变形量，相比等直径的圆柱壳体，锥台结构在竖直放置时的重心更低，放置稳定性更好，不容易被碰倒。
