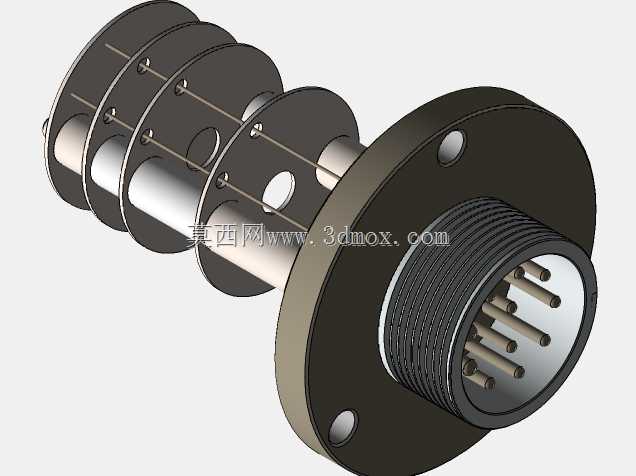

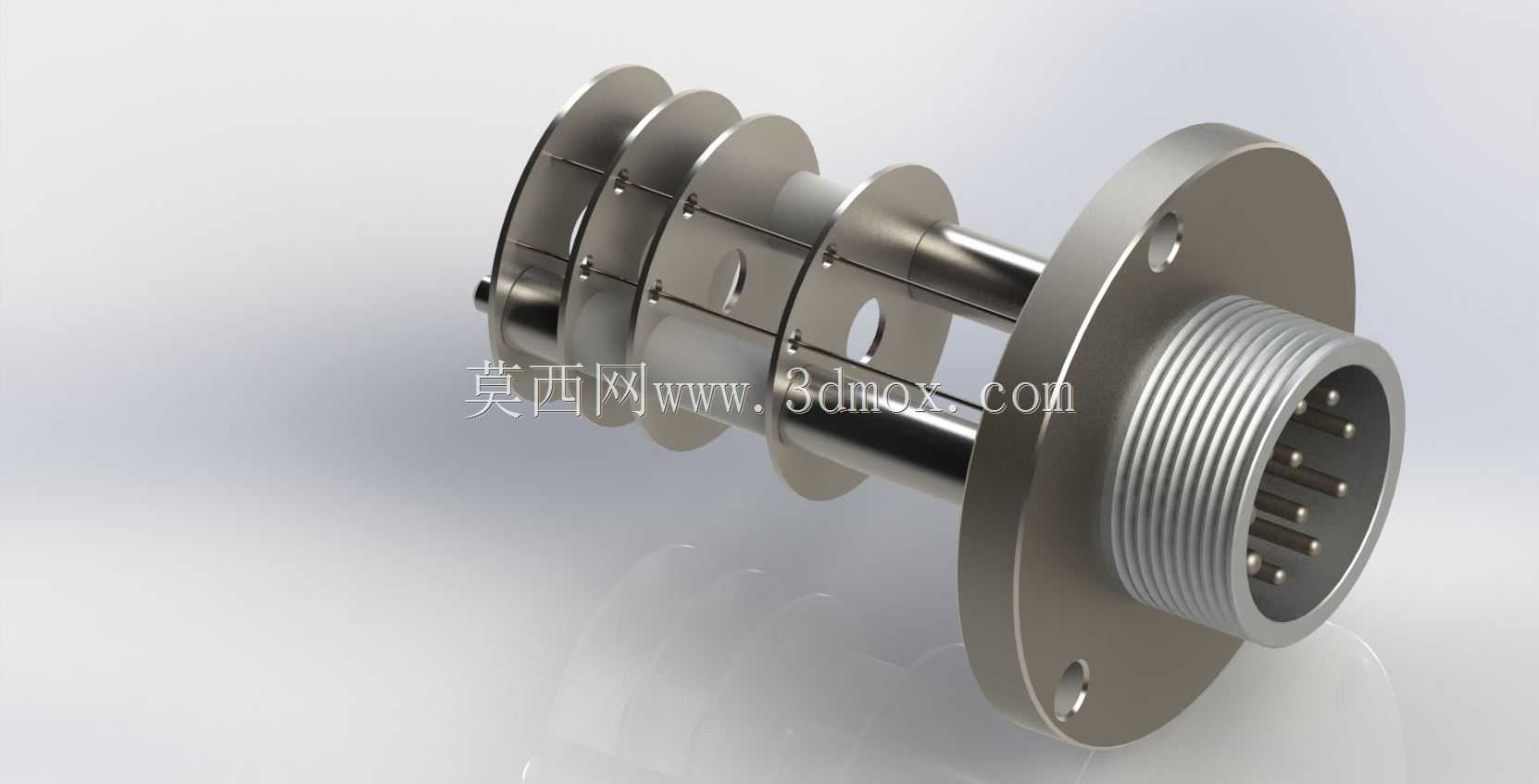

质谱仪用离子源核心结构三维设计

在实验室分析检测与工业制程在线监测场景中，质谱类设备承担着成分定性定量分析的核心职能，离子源作为质谱系统前端的关键功能部件，直接决定了待检测样品的离子化效率与后续质量分析模块的输入稳定性。本次呈现的离子源结构，适配真空腔体内部的安装工况，整体采用同轴串联的阶梯轴式布局，一端设置带安装孔的圆形法兰作为腔体对接基准，法兰端面加工有标准外螺纹段用于真空密封锁紧，法兰盘上均布的沉头孔可匹配真空腔体端面上的标准螺栓点位，安装时可保证部件轴线与腔体进样通道完全同轴，避免离子束传输过程中出现偏折损耗。沿法兰向另一端延伸的芯轴上，依次设置多片间隔排布的圆形极片，每片极片上开设有对应位置的通孔与定位槽，极片之间通过绝缘衬套保持固定间距，形成梯度电场的构建空间，不同极片可根据离子化需求加载不同电位，实现样品分子的电离、聚焦与初步筛选功能。芯轴末端的多针接插件集成了所有极片的接线通路，可直接对接设备内部的供电与信号线缆，减少真空腔体内的走线复杂度，降低漏气风险。设计过程中优先考虑真空环境下的材料放气特性，所有外露金属面均做了低粗糙度处理，减少气体吸附残留，极片之间的绝缘间隙经过反复校核，避免高电位下出现沿面放电问题。法兰端的密封面预留了标准密封圈安装槽位，可适配常规氟橡胶或金属密封件，满足不同真空度等级的使用要求。整体结构的轴向尺寸经过压缩，可适配紧凑型质谱腔体的内部安装空间，径向最大尺寸控制在法兰直径范围内，安装时可直接从腔体侧端的维护口送入，无需拆解周边其他光学或真空部件，日常维护更换时的操作空间需求较小。极片上的开孔位置与孔径经过匹配设计，既保证离子束的有效通过率，又能阻挡大颗粒杂质进入后续质量分析器，降低核心分析部件的污染概率。接插件端的插针采用镀金处理，减少长期真空环境下的接触氧化问题，保证电位加载的稳定性，避免因接触电阻波动导致的电场参数偏移，影响最终检测数据的重复性。
