广濑DF13系列倾斜式通孔连接器结构设计

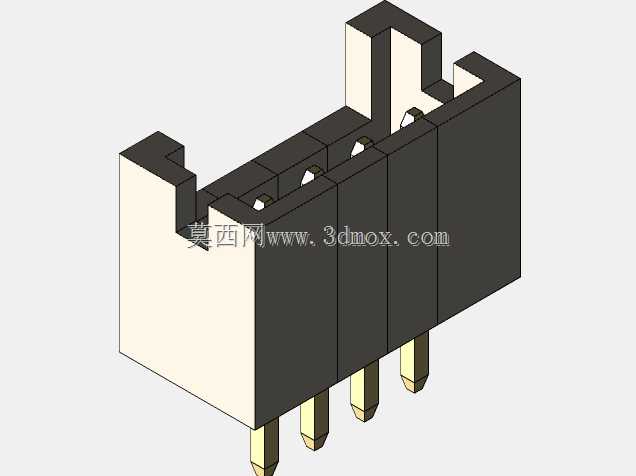

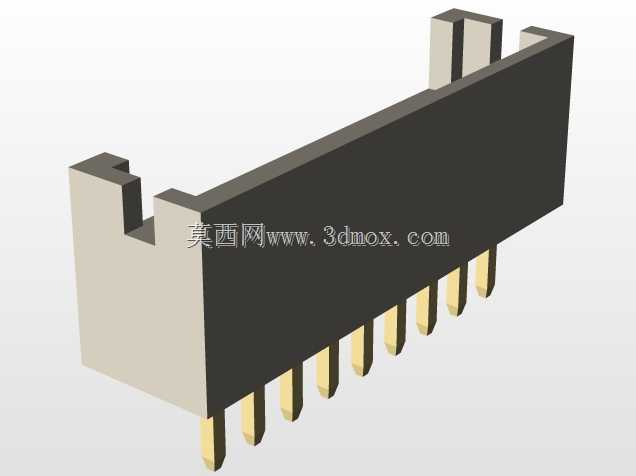

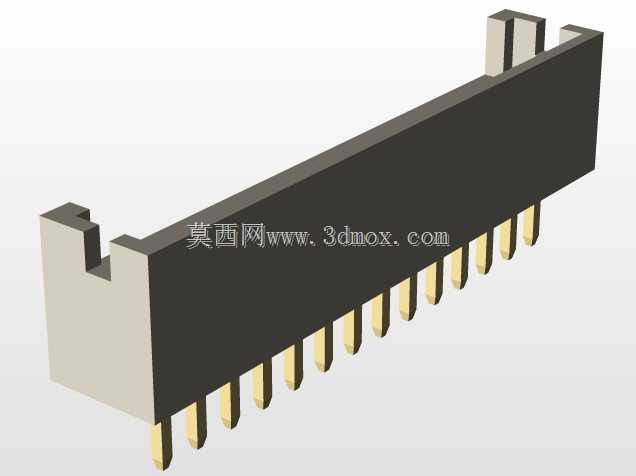

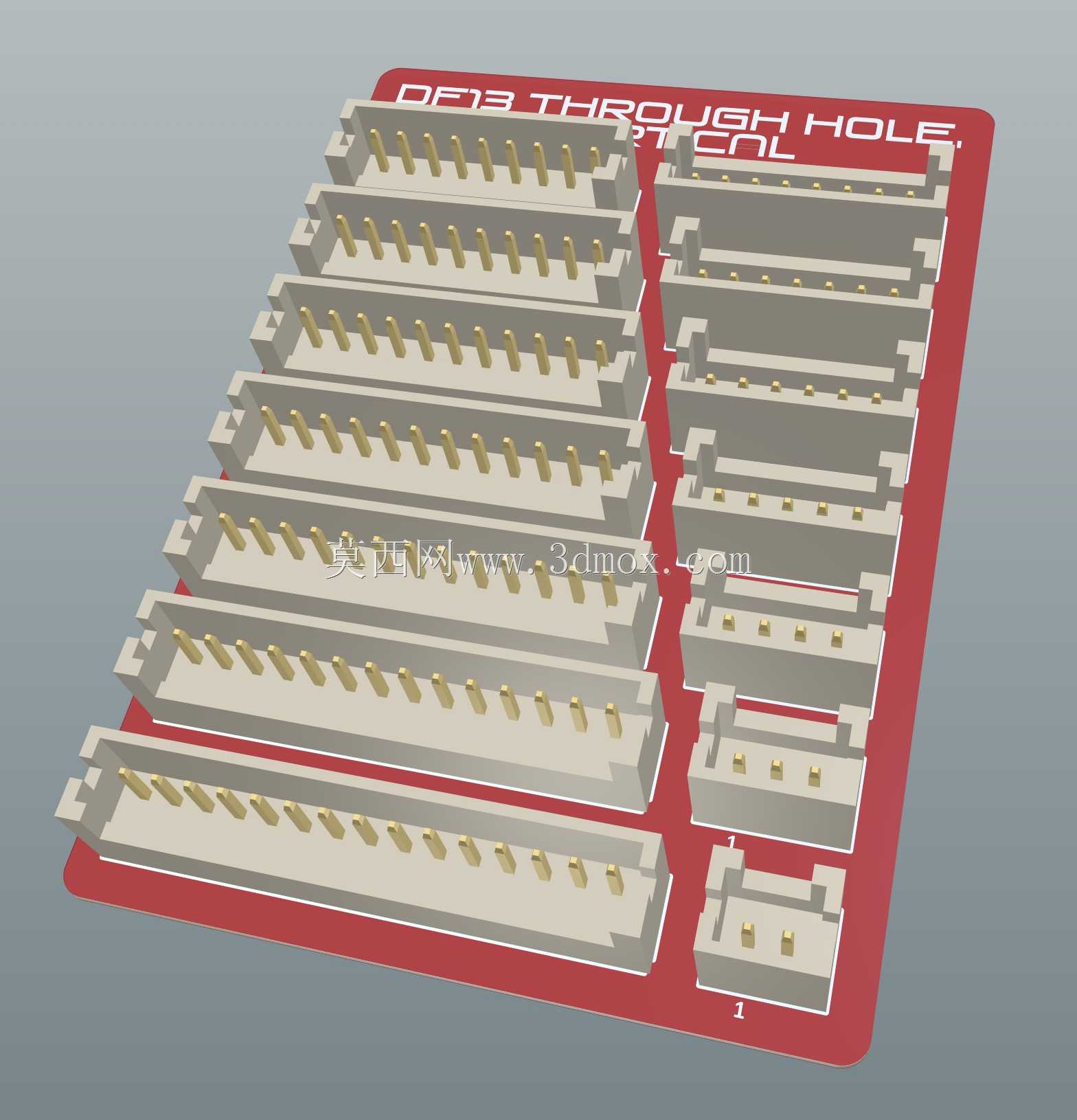

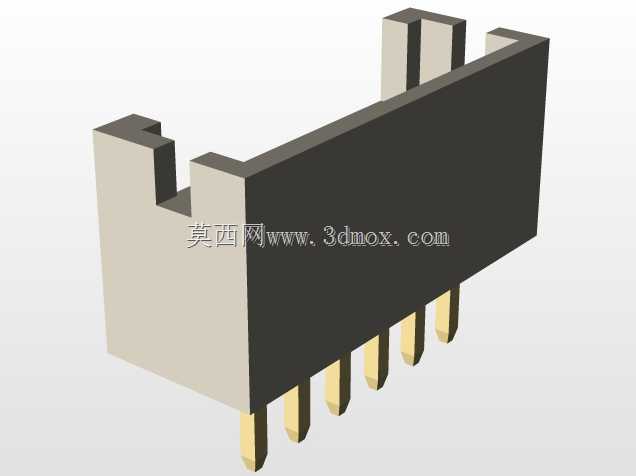

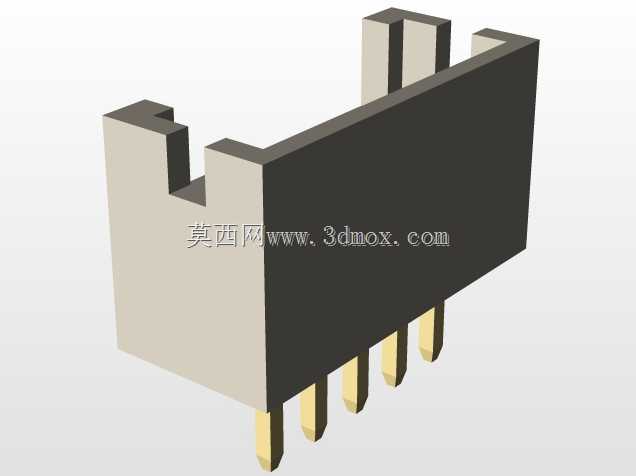

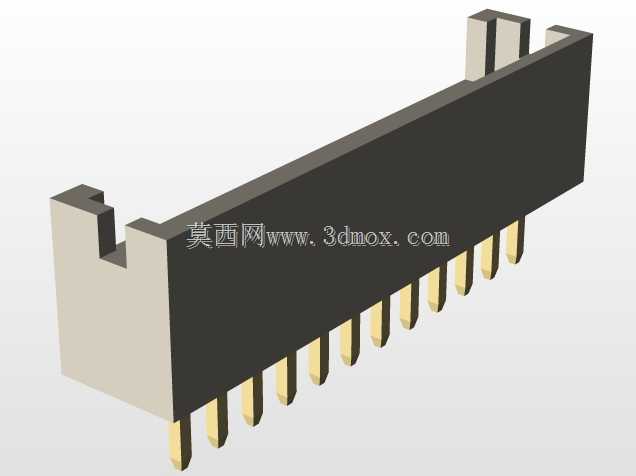

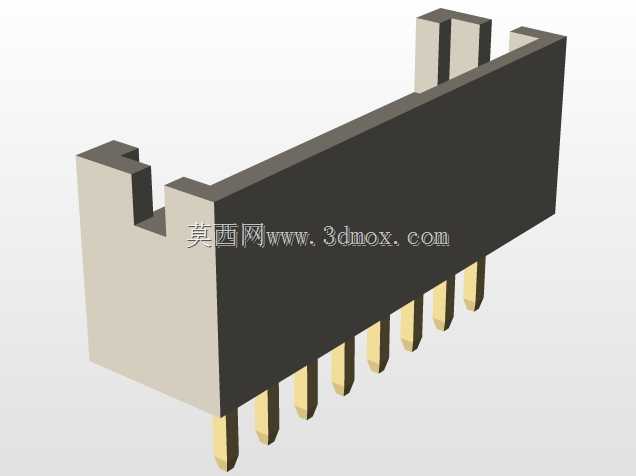

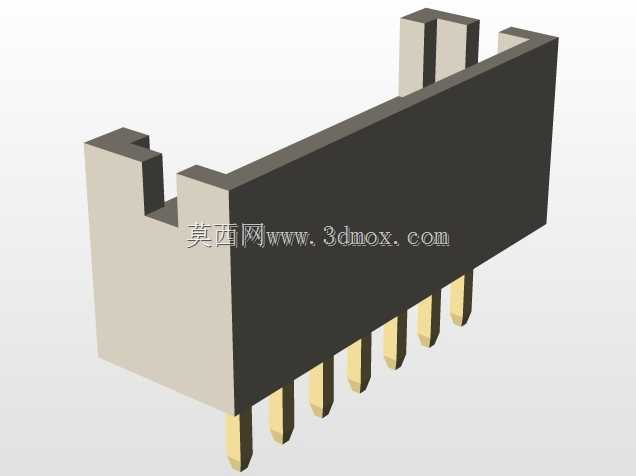

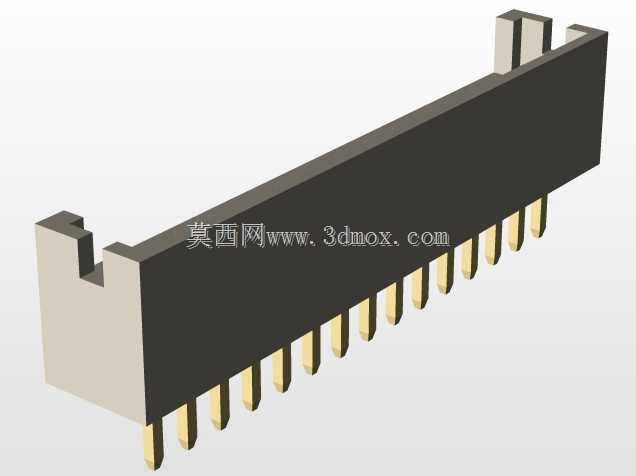

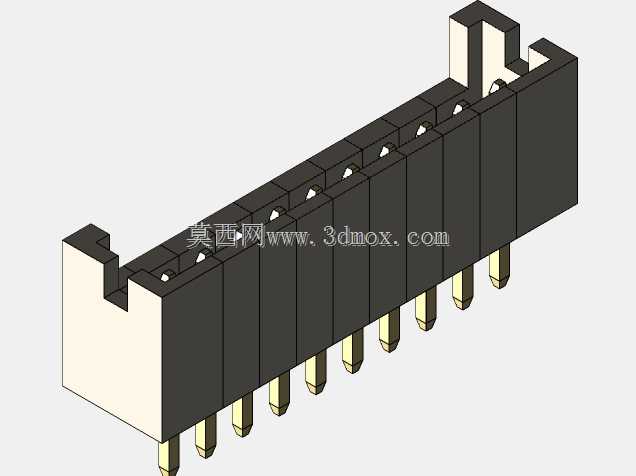

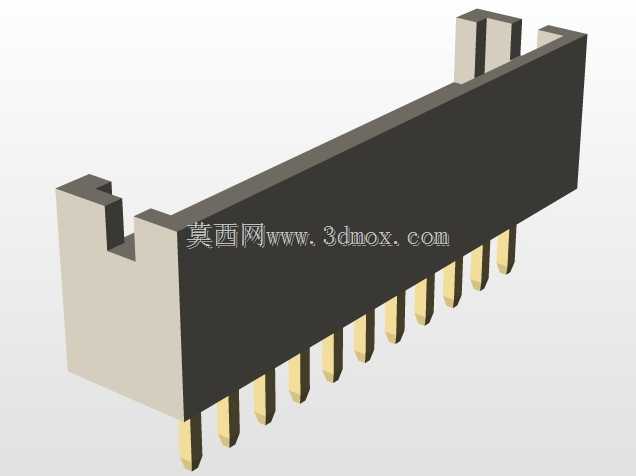

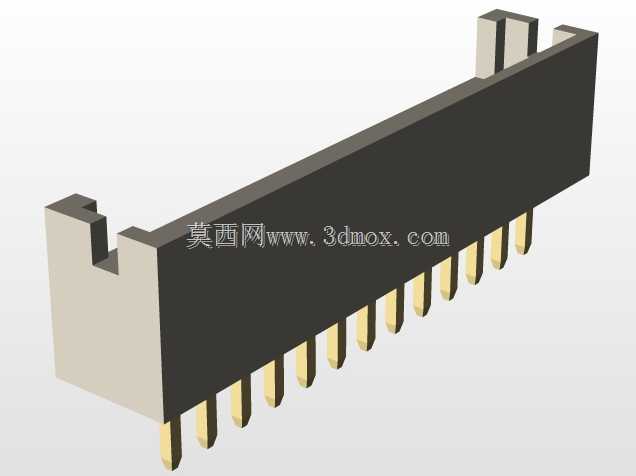

在消费电子、工业控制板卡的板间连接场景里，这类倾斜式通孔连接器的选型与结构设计，直接决定了整机装配的良率与长期连接可靠性。不同于常规垂直直插的同系列产品，倾斜结构的设计初衷，是为了适配板内空间局促、线束出线方向有角度要求的装配场景，避免常规直插连接器出线后与周边高器件产生干涉，同时也能降低线束弯折应力，减少长期使用中线芯断裂的风险。从结构细节来看，该系列覆盖2P到15P的不同pin数规格，可适配不同信号传输路数的连接需求，插针采用镀金工艺设计，能保证长期通电接触的稳定性，降低接触电阻带来的信号损耗，适配低压小信号的板间传输场景。安装方式上采用通孔波峰焊设计，插针穿过PCB对应安装孔后，在板背过波峰完成焊接，相比表贴连接器，通孔焊接的拉拔强度更高，能承受更大的线束拉扯力，适合有一定振动工况的工业类设备使用。设计建模过程中，需要严格把控插针的间距公差，pin间距符合DF13系列的标准规范，保证公母座对插时的顺畅度，不会出现插针错位、顶弯的问题；倾斜角度的设定也经过实际装配验证，既保证出线方向能避开周边器件，也不会因为倾斜角度过大导致焊接时插针过孔定位偏移。外壳采用耐高温的绝缘塑胶材质，能过波峰焊时的高温冲击不会出现形变，塑胶本体的定位柱与PCB上的定位孔匹配，焊接前可预先固定连接器位置，减少焊接偏移量。从安装边界来看，不同pin数的连接器长度随pin数增加线性变化，宽度与高度尺寸保持统一，在PCB布局时可根据pin数需求预留对应长度的安装空间，倾斜方向的投影区域需要提前避让，避免周边器件落在连接器的安装投影范围内导致装配干涉。插针伸出PCB背面的长度也做了标准化控制，避免焊后针脚过长触碰板背的其他线路或结构件，同时也能保证焊锡的浸润长度满足焊接强度要求。这类连接器常应用在小型工控板、无人机飞控板、便携医疗设备的内部板间连接场景，相比线对板的飞线连接，采用该类连接器的装配一致性更好，批量生产时的装配效率更高，也方便后期售后的拆装维护。建模时对塑胶本体的卡扣结构也做了细节还原，公母座对插后卡扣能提供足够的保持力，避免设备运输或使用过程中出现松脱断连的问题，卡扣的解锁力度也控制在合理范围，不会出现拆卸困难或者锁附不牢的情况。
