RJ45以太网对接耦合器结构设计

在综合布线、机房设备调试、临时网络搭建等场景中，经常会遇到单根网线长度不足、两段网线需要直连续接的需求，直接剥线扭接不仅会破坏线缆屏蔽层，还会导致回波损耗超标、传输速率下降，甚至出现丢包、链路中断的问题，以太网耦合器就是为解决这类网线续接需求设计的无源转接部件。

这款耦合器采用两端对称的RJ45母座结构，内部集成8P8C触点直连通路，无需额外供电即可实现两段标准以太网网线的物理层对接，支持Cat5e、Cat6等常见规格网线的续接，能够满足百兆、千兆以太网的传输要求，可适配办公网络扩容、工业现场临时组网、机柜内线缆整理、弱电井线路延长等多种使用场景。

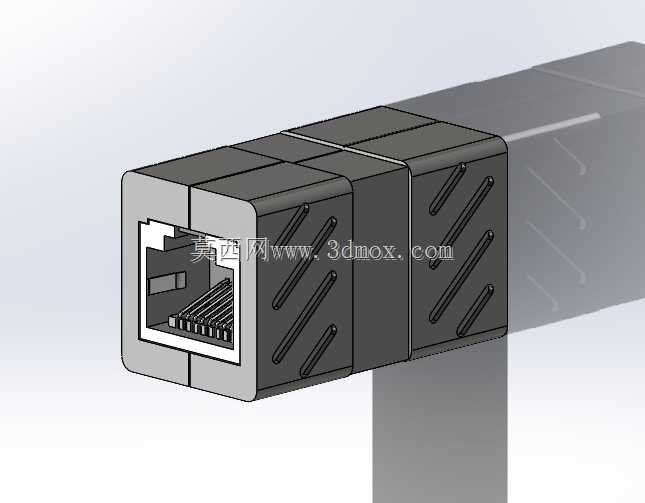

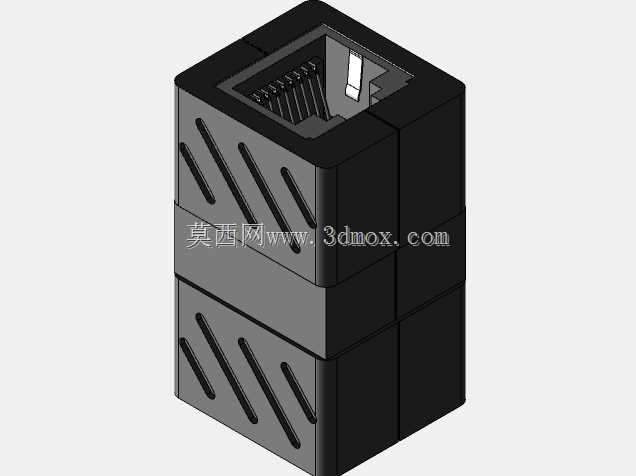

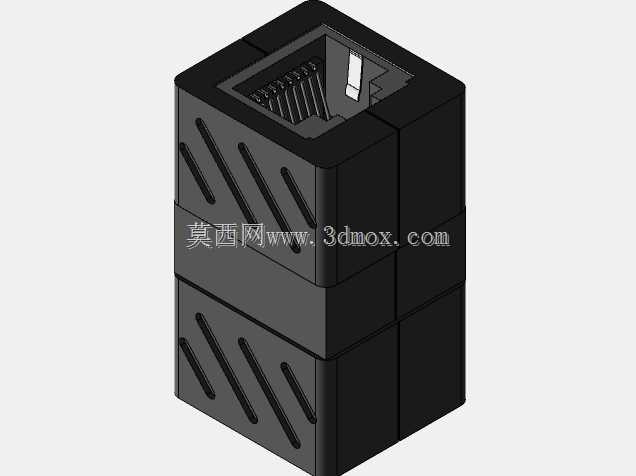

从结构设计来看，外壳采用分体式卡扣拼接结构，整体为长方体造型，外壳表面设计有多条斜向防滑凹槽，既可以提升插拔时的摩擦力，方便操作人员徒手插拔两端网线，也能增加外壳结构强度，减少外力挤压导致的壳体变形风险。两端的RJ45接口采用标准限位结构，能够与网线水晶头的卡扣精准卡合，避免使用过程中网线受拉扯脱落，接口内部的触点采用错位排列设计，保证水晶头插入后每根芯线都能与对应触点可靠接触，降低接触电阻带来的信号衰减。

尺寸设计上，整体长宽高为1.71英寸×0.92英寸×1.00英寸，这个尺寸既能够容纳内部的两组RJ45母座与连接线路，也不会占用过多的安装空间，在机柜理线、桌面布线时可以轻松嵌入线缆间隙，不会与相邻的网络接口、电源接口产生干涉。外壳边缘做了小尺寸圆角过渡处理，没有尖锐棱角，避免布线过程中划伤操作人员手部或者刮损线缆外皮。

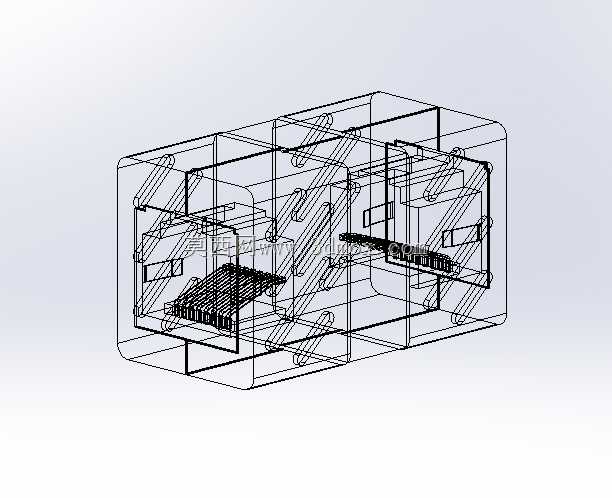

建模过程中，需要重点保证两端接口的同轴度与安装尺寸公差，RJ45接口的内部卡槽尺寸要严格遵循通用标准，否则会出现水晶头插不进、卡扣卡不牢或者接触不良的问题；外壳的卡扣结构要设计合理的装配余量，既保证组装后壳体不会松脱，也不会因为过盈量太大导致组装时壳体开裂。内部的触点排布要与标准水晶头的芯线位置一一对应，错位量控制在合理公差范围内，才能保证信号传输的稳定性。这类小型网络配件虽然结构不复杂，但作为网络链路中的连接节点，其尺寸精度与结构可靠性直接影响整条链路的传输质量，设计时需要兼顾装配便捷性、使用可靠性与结构耐用性，满足长期反复插拔的使用需求。
