集成LoRa与OLED的ESP32无线开发板结构

项目分类:3D模型 发布时间:2021-08-28 ID:248182
  • 集成LoRa与OLED的ESP32无线开发板结构
  • 集成LoRa与OLED的ESP32无线开发板结构
  • 集成LoRa与OLED的ESP32无线开发板结构
  • 集成LoRa与OLED的ESP32无线开发板结构

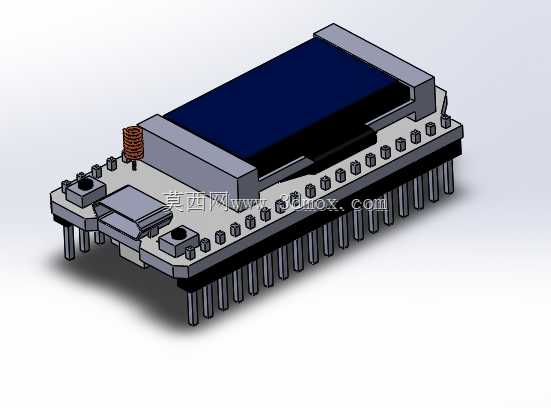

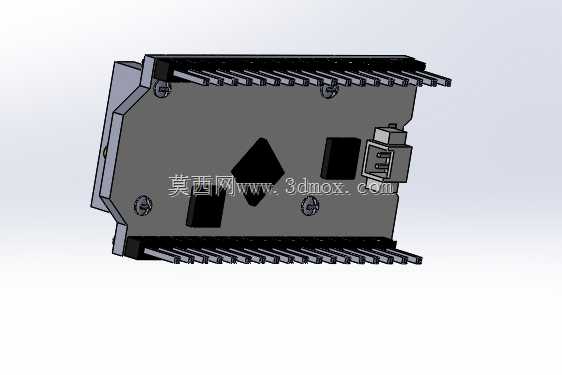

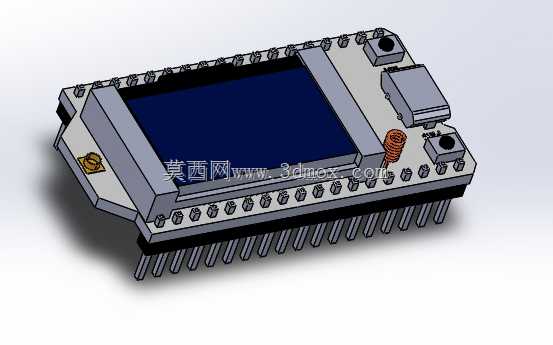

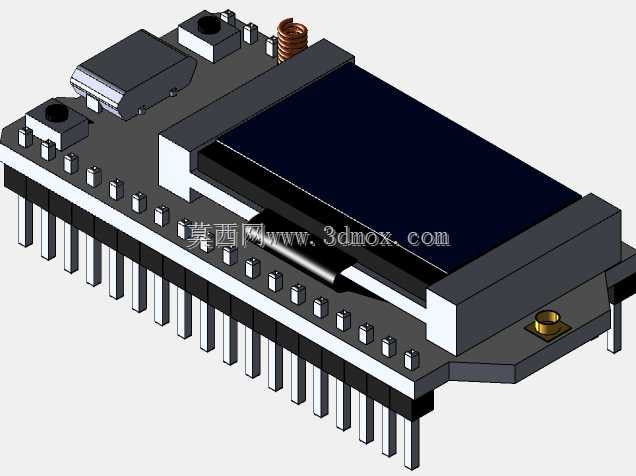

在物联网终端节点、分布式环境监测、低功耗广域数据采集这类场景里,这类集成多通讯制式的开发板是硬件原型验证阶段的核心载体,很多做智慧农业墒情采集、厂区设备状态无线回传、楼宇能耗监测的项目,前期都会用这类集成度高的模块快速搭起验证链路,不用单独分别采购主控、通讯模组、显示器件再做飞线整合,能省掉不少硬件打样调试的时间。从结构设计上看,这块板把板载弹簧天线、OLED显示屏、排针接口都做了紧凑排布,弹簧天线布置在板边角落位置,避开了下方排针和金属屏蔽结构的信号遮挡,能保证LoRa射频信号的发射接收效率,不会因为周边金属件的电磁屏蔽导致通讯距离打折扣。OLED屏采用沉板贴合的安装方式,屏幕表面和板上屏蔽罩顶面基本齐平,既控制了整体装配后的总厚度,也能避免屏幕突出在运输、插拔排针过程中被磕碰损坏,屏幕下方的屏蔽结构刚好覆盖住主控与射频芯片的核心区域,能减少板上高速数字信号对射频接收链路的干扰,也能隔绝外界电磁杂波对核心电路的影响。两侧的直插排针采用标准2.54mm间距设计,这个安装边界是做原型扩展板、设备内嵌安装座时必须要对齐的尺寸,排针伸出板底的长度统一,插在面包板或者定制底座上时能保证每个引脚接触可靠,不会出现个别引脚虚接的情况。板上的轻触按键布置在板边靠前的位置,手指按压时不会误碰到周边的元件,复位按键和用户功能按键做了位置区分,调试时不用凑近看标识就能靠位置快速分辨。做这类模块的三维建模时,要特别注意各个元件的高度差,比如弹簧天线的高度是整个板上除排针外最高的元件,做外壳设计时必须给天线预留对应的避让空间,不能让外壳内壁贴到天线线圈,不然会直接影响LoRa的通讯效果;屏幕区域的视窗开口要和屏幕显示区域精准对齐,偏移量控制在0.2mm以内,不然装配后会出现显示区域被外壳边框遮挡的问题。另外板上的两个固定孔位是内嵌安装时的主要定位基准,建模时要准确还原孔位的中心距和孔径,方便后续做安装支架的匹配设计,排针的引脚位置公差要控制在0.1mm以内,不然和配套底座对插时会出现插针顶弯的情况。这类集成模块在实际使用时,往往是直接嵌入到采集终端的外壳内部,不需要额外做复杂的固定结构,靠排针插接和两个定位孔就能完成可靠固定,整体结构的紧凑性设计刚好适配低功耗物联网终端对安装空间的严苛要求,不用为了容纳各个分立元件预留多余的空间,能有效缩小终端设备的整体体积。
