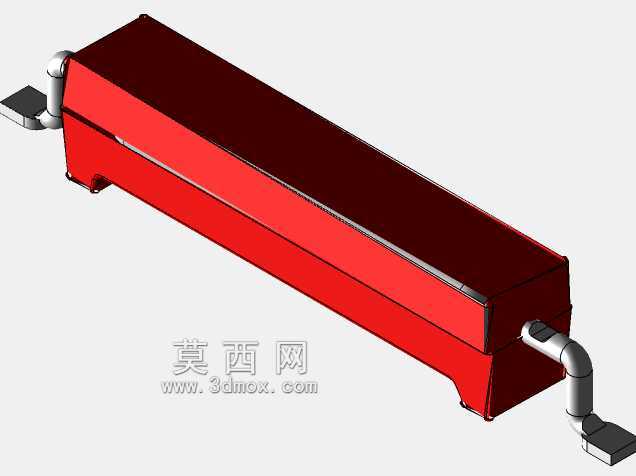

CT10系列贴片式封装模压干簧开关结构

　　在高密度表面贴装的电子控制线路里，这类磁控触发的开关元件是很多非接触式信号采集场景的核心部件，不同于传统插件式干簧管需要人工弯脚、过波峰焊的装配流程，贴片封装的结构可以直接适配SMT高速贴片机的吸嘴拾取逻辑，配合回流焊工艺完成整板焊接，能大幅缩减消费电子、安防传感、工业限位模块的装配工时。从结构设计逻辑来看，整个元件采用高温模压工艺完成主体封装，外壳为长条形规整长方体，主体外壳的边角做了微小的倒角处理，避免模压成型后出现应力集中导致的壳体开裂，同时也能减少SMT贴装过程中吸嘴拾取时的卡料概率。两端引出的弯折焊端是整个结构设计的关键部分，焊端的平面度公差控制在0.1mm以内，确保回流焊过程中每个焊端都能和PCB焊盘充分浸润，

　　不会出现虚焊、立碑等贴片常见缺陷；焊端的弯折半径经过反复验证，既保证焊端有足够的结构强度，不会在运输、编带盘绕过程中出现变形，也避免弯折半径过小导致内部簧片的引出端出现应力断裂。内部核心的干簧触点采用单极模制结构，两个簧片的触点位置做了镀金处理，降低接触电阻的同时提升触点的抗氧化能力，确保在低电压、小电流的信号回路里也能稳定导通，不会出现接触不良的信号跳变问题。整个封装壳体的内部空腔做了精准的尺寸限位，把干簧管的位置完全固定，不会因为外部的振动、冲击导致簧片位置偏移，影响触发的磁灵敏度一致性。从安装边界来看，这类元件的整体长度适配常规0805以上规格元件的贴装站位，宽度方向不会占用相邻元件的布线空间，

　　两端焊盘的设计尺寸完全符合IPC-SM-782表面贴装设计标准，工程师在做PCB Layout的时候不需要额外定制封装尺寸，可以直接调用标准贴片元件的封装库完成布线。在实际应用场景里，这类开关常被用在笔记本合盖检测、门禁磁触发传感、智能水表流量计数、工业气缸限位检测等场景，不需要和触发磁块直接接触，靠外部磁场的变化就能完成通断动作，相比机械触点开关没有物理摩擦损耗，使用寿命能达到百万次级别的通断循环。设计过程中需要重点考量模压料的耐温特性，要能承受回流焊阶段260摄氏度的峰值温度持续10秒不会出现壳体变形、内部空腔移位的问题，同时模压料的绝缘电阻要满足高压测试要求，在AC500V的测试电压下漏电流小于1mA，

　　满足强弱电隔离场景的使用要求。两端的焊端镀层采用锡铅合金或者无铅 matte tin 镀层，适配不同环保要求的焊接工艺，镀层厚度控制在5-8微米，既保证焊接的浸润性，也避免镀层过厚导致焊端尺寸超差，影响编带包装的尺寸适配。另外整个元件的磁灵敏度做了分档筛选，不同档位的吸合、释放安匝值控制在固定区间，方便选型工程师根据实际触发磁块的磁场强度、触发距离选择对应档位的产品，不会出现同一批次产品触发距离差异过大的问题。在结构建模的时候，需要重点还原焊端的弯折角度、壳体的拔模斜度、内部空腔的定位筋结构，这些细节直接影响后续做SMT贴装模拟、焊盘应力仿真的结果准确性，如果建模时忽略了焊端底部的微小凸点结构，仿真时就会错误计算焊锡的浸润面积，导致实际生产中出现焊接强度不足的问题。
