LoRaWAN射频通讯扩展板结构设计

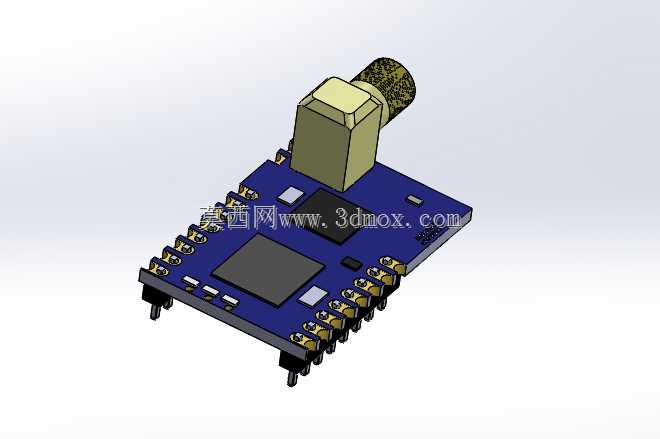

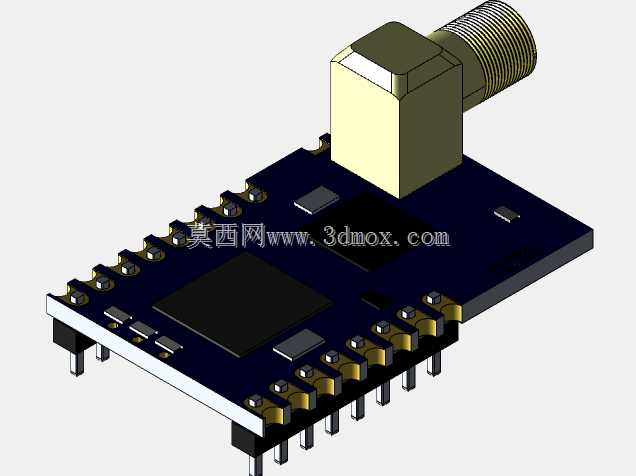

这款LoRaWAN通讯扩展模块的结构设计，完全围绕低功耗广域物联网节点的实际部署需求展开，在做整体布局时最先考虑的是户外复杂工况下的信号稳定性与安装适配性。射频天线座采用侧置立式SMA接头设计，接头本体做了加厚金属屏蔽层，既可以避免板载高频电路对天线信号的串扰，也能在安装外置天线时承受常规的拧接扭矩，不会出现接头脱落或焊盘撕裂的问题，接头伸出板边的尺寸经过反复校核，刚好适配常规厚度的设备外壳开孔，不需要额外加装转接头就能完成天线装配。

电路板采用标准双列直插排针布局，引脚间距严格遵循通用嵌入式开发板的扩展接口规范，排针长度控制在合理范围，既可以直接插接到对应主控板的排母上完成堆叠安装，也能通过飞线方式适配不同形态的定制化节点设备，板边到排针外侧的预留间隙满足波峰焊的工艺要求，不会在生产环节出现连锡、引脚变形等问题。板上的主芯片、射频前端电路都做了独立的铺地屏蔽设计，对应的结构避让区域在建模时就预留了屏蔽罩的安装焊盘位置，用户可以根据实际应用场景的电磁环境选择是否焊接金属屏蔽罩，不需要额外修改电路板结构。

从实际应用场景来看，这类模块主要用在工业厂区的设备数据采集、智慧农业的土壤环境监测、智慧楼宇的能耗数据回传等场景，所以结构设计时充分考虑了不同安装环境的适配性：整体板型为规则矩形，四个角预留了非金属化的安装定位孔，可以直接通过铜柱固定在设备壳体内部，也能通过背胶方式粘贴在狭小的设备空腔内。板上的无源器件全部采用贴片封装，高度控制在2mm以内，最高的元件就是侧置的SMA天线座，整体堆叠高度不会超过12mm，对安装空间的竖向尺寸要求极低，哪怕是厚度仅15mm的超薄传感器外壳也能顺利装入。

建模过程中对所有元件的装配干涉做了逐一排查，排针与板载电容、电阻的间隙都大于0.5mm，天线座下方没有布置任何过高的元件，避免焊接天线座时出现元件顶壳的问题，射频走线对应的板区没有布置任何金属结构件，防止信号衰减。模块的供电引脚位置做了加宽处理，能承载更大的瞬时电流，满足射频发射时的峰值功耗需求，对应的结构区域也预留了电源滤波电容的安装位置，用户可以根据供电 ripple 的实际情况调整容值，不需要额外改动板型结构。
