带电池架的ESP32 TTGO开发板结构设计

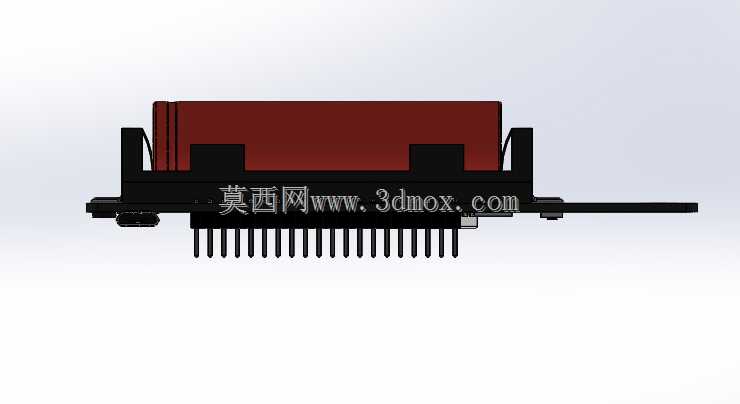

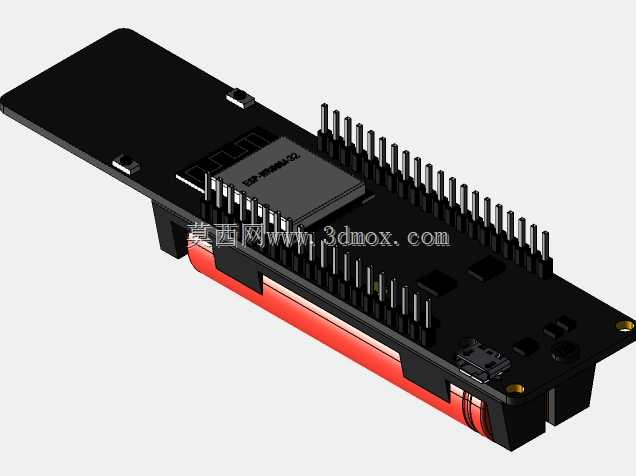

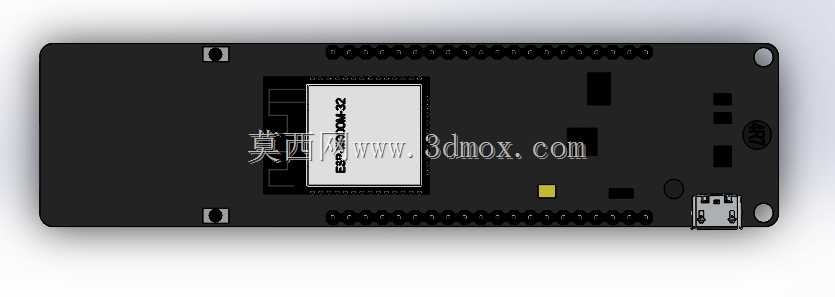

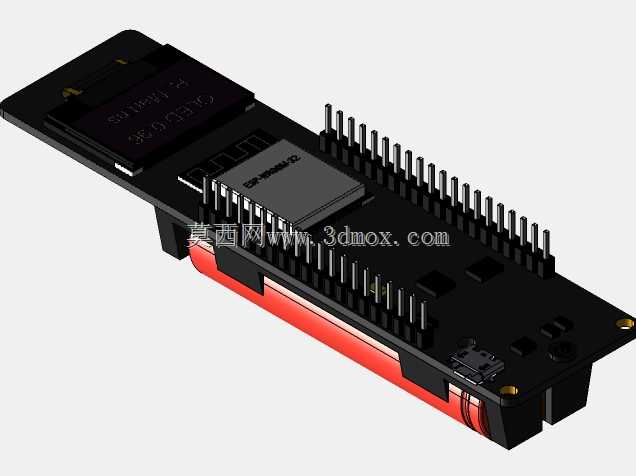

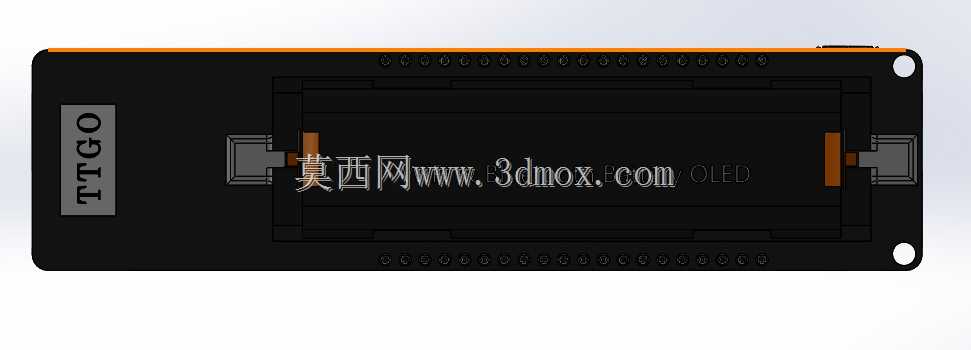

这款开发板结构设计围绕便携物联网终端的实际部署需求展开，核心集成ESP-WROOM-32主控模组，板载OLED显示单元，同时搭载WiFi与蓝牙通讯链路，可直接满足小型物联网节点的本地数据显示、短距无线传输与远程联网需求，无需额外外接显示或通讯模块，大幅缩减终端设备的组装工序与外围空间占用。结构设计阶段优先考虑户外便携部署场景的供电需求，在PCB板体下方预留了适配18650规格锂离子电池的安装架位，可直接容纳单节3.7V 4200mAh容量的圆柱锂电池，电池仓与PCB板之间预留了0.8mm的绝缘间隙，避免电池外壳与板底焊点接触造成短路风险，同时电池架两侧设置了弹性卡扣位，无需额外螺丝固定即可完成电池的装拆，方便后期维护更换。板体两侧的排针引脚按照标准2.54mm间距排布，预留了全部通用IO口的引出位置，可直接插接各类传感器模组、执行器扩展板，排针高度统一选用11mm规格，既保证插接后的结构稳定性，又不会因为排针过高增加整体设备的厚度。板载的OLED屏幕位于主控模组上方，屏幕表面与PCB上表面的高度差控制在2.2mm，可直接贴合透明亚克力面板做防护，无需额外垫高结构。整体板体的外形尺寸按照便携手持设备的握持需求优化，边角做了R2圆角处理，避免尖锐边角在装配或使用过程中划伤操作人员，板体四角预留了M2规格的安装孔位，孔位周边做了露铜接地处理，既可以通过铜柱将开发板固定在设备外壳内部，也可满足电磁屏蔽的接地需求。设计过程中针对板上元件的高度差做了全局干涉校验，确保电池装入后不会与板底的USB接口、复位按键产生结构冲突，排针插接扩展模块时不会遮挡OLED屏幕的显示区域，天线区域的净空范围严格按照射频设计要求预留，避免金属结构件遮挡影响WiFi与蓝牙的信号传输强度。电池架的结构采用与PCB板嵌合的固定方式，架体上设置的定位柱可直接插入PCB对应的定位孔中，过波峰焊时即可完成固定，无需后续额外打胶或锁附螺丝，适配规模化生产的组装工艺要求。
