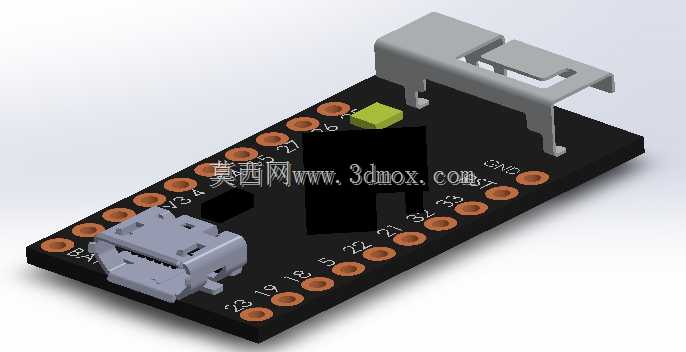

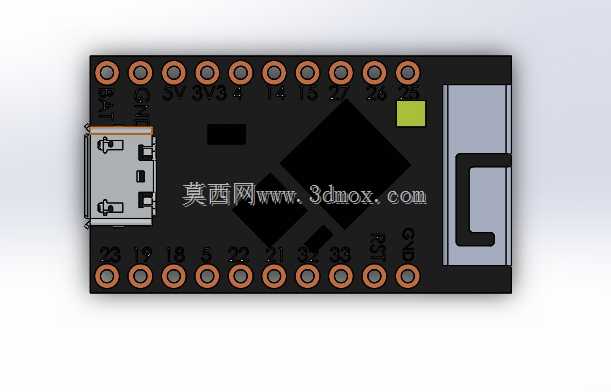

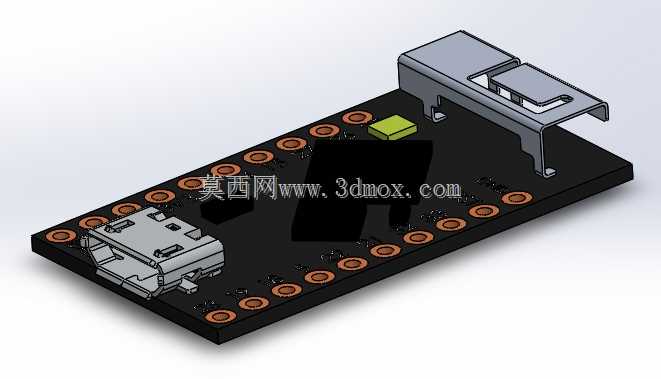

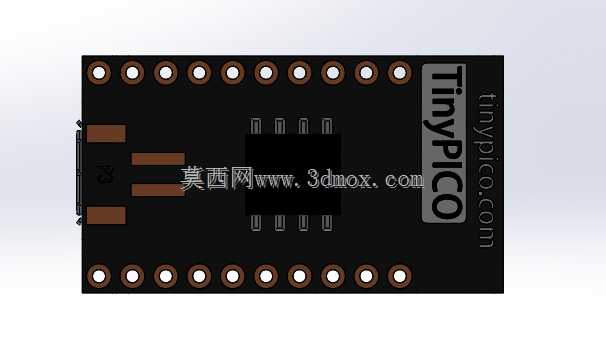

品脱尺寸ESP32开发板无台销结构设计

在嵌入式硬件开发、小型智能终端搭建的场景里，这类品脱尺寸的ESP32开发板是很多原型验证、小批量设备集成的核心载体，区别于常规开发板附带的台销固定结构，这款无收割台销的版本，在结构适配性上做了针对性调整，能更好适配紧凑空间内的堆叠安装需求。从实际用途来看，它可以作为可穿戴智能设备、小型环境监测节点、桌面级创意交互装置的主控载体，板载的ESP32芯片本身集成WiFi与蓝牙通信能力，能满足多数物联网终端的无线传输需求，省去额外外接通信模块的空间占用。从功能特性上看，板载的USB接口承担程序烧录与供电功能，边缘排布的圆形焊盘对应通用IO引脚，方便开发者根据项目需求外接传感器、执行器等外设，板上预留的芯片安装位匹配对应规格的存储或辅助功能芯片，不需要额外改动板体结构就能完成功能扩展。设计思路上，去掉台销结构的核心考量是压缩整体安装高度，常规带台销的版本在堆叠安装时会因为凸起的台销占用额外垂直空间，在对厚度有严格要求的穿戴类、便携类项目里，这类无台销的板体可以直接贴合外壳内壁安装，或者和其他功能板做零距离堆叠，有效降低整体设备的厚度尺寸。外形尺寸上，整体板体采用窄长矩形布局，边缘引脚焊盘做了等间距排布，匹配通用2.54mm排针的安装间距，不需要定制转接件就能直接搭配市面常见的排针、排母使用，安装边界上，板体上的金属固定卡扣结构做了弯折成型处理，卡扣的弯折角度与伸出长度经过匹配设计，既能在无螺丝的场景下实现板体的快速卡装固定，又不会超出板体的边缘轮廓，避免和周边其他元器件产生结构干涉。在做结构适配设计的时候，需要注意板体上USB接口的伸出高度，预留对应的接口插拔空间，同时板载元器件的最高凸起高度要纳入整体安装腔的厚度计算里，避免合盖时挤压元器件造成损坏，边缘引脚的走线区域要避开安装固定位，防止固定结构压断板上走线。这类开发板的结构建模重点在于还原板上各个元器件的实际安装位置与外形轮廓，尤其是卡扣的弯折弧度、USB接口的接口尺寸、引脚焊盘的位置精度，这些参数直接影响后续做外壳设计、安装结构设计时的匹配度，要是建模时尺寸偏差过大，很容易出现装配时接口对位不准、卡扣卡装不到位、引脚和外壳干涉的问题，在实际项目里，这类精准的板体模型可以直接导入外壳设计文件里做干涉检查，省去反复打样验证结构匹配度的流程，缩短原型开发的周期。
