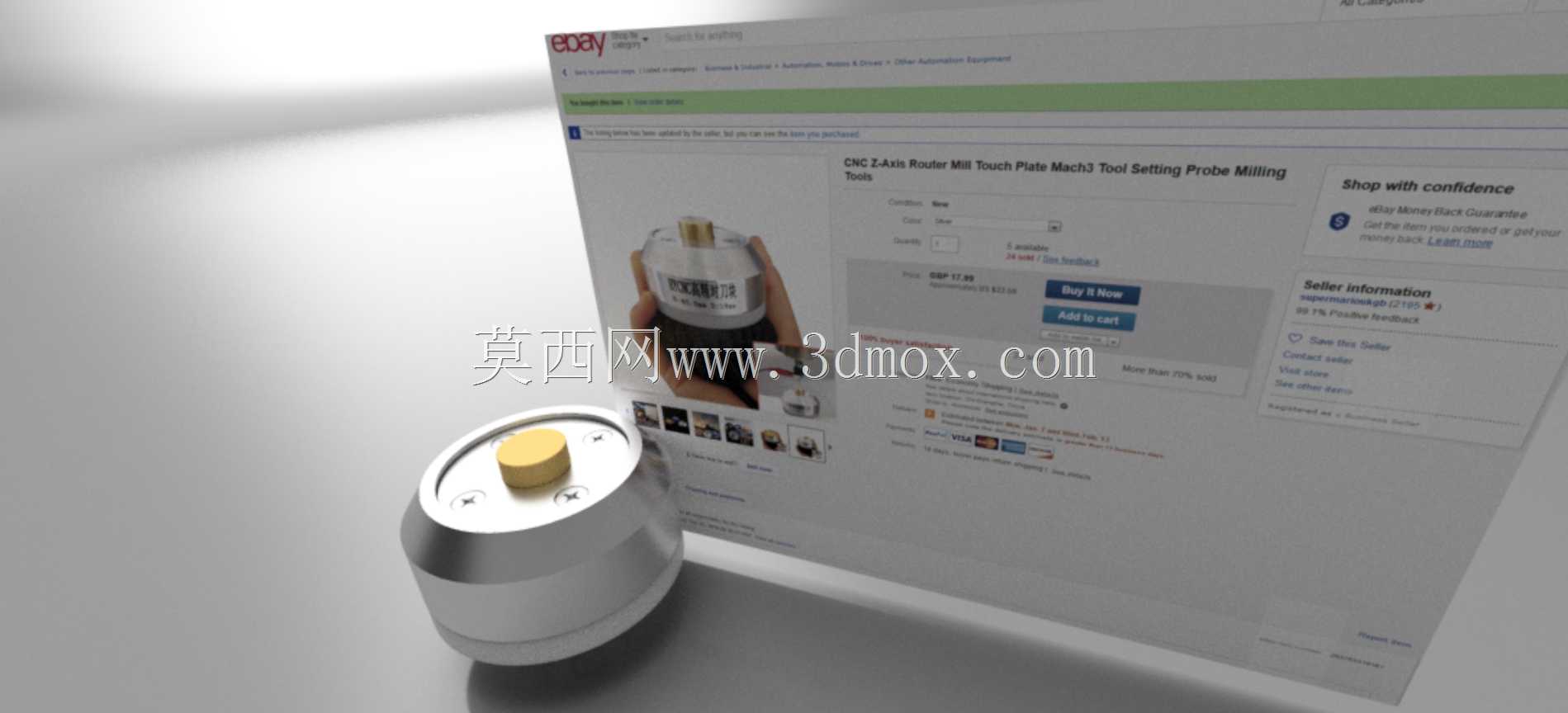

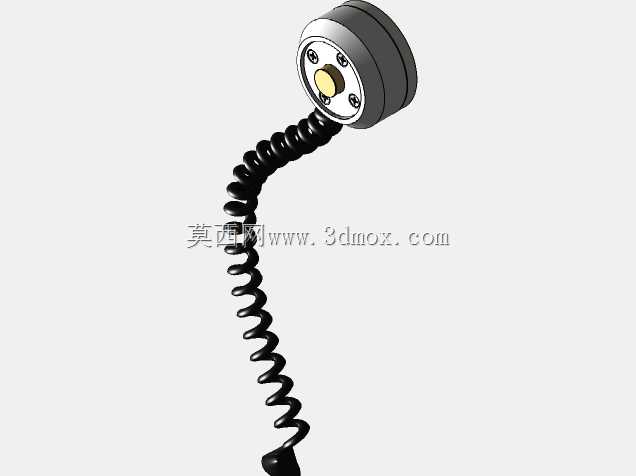

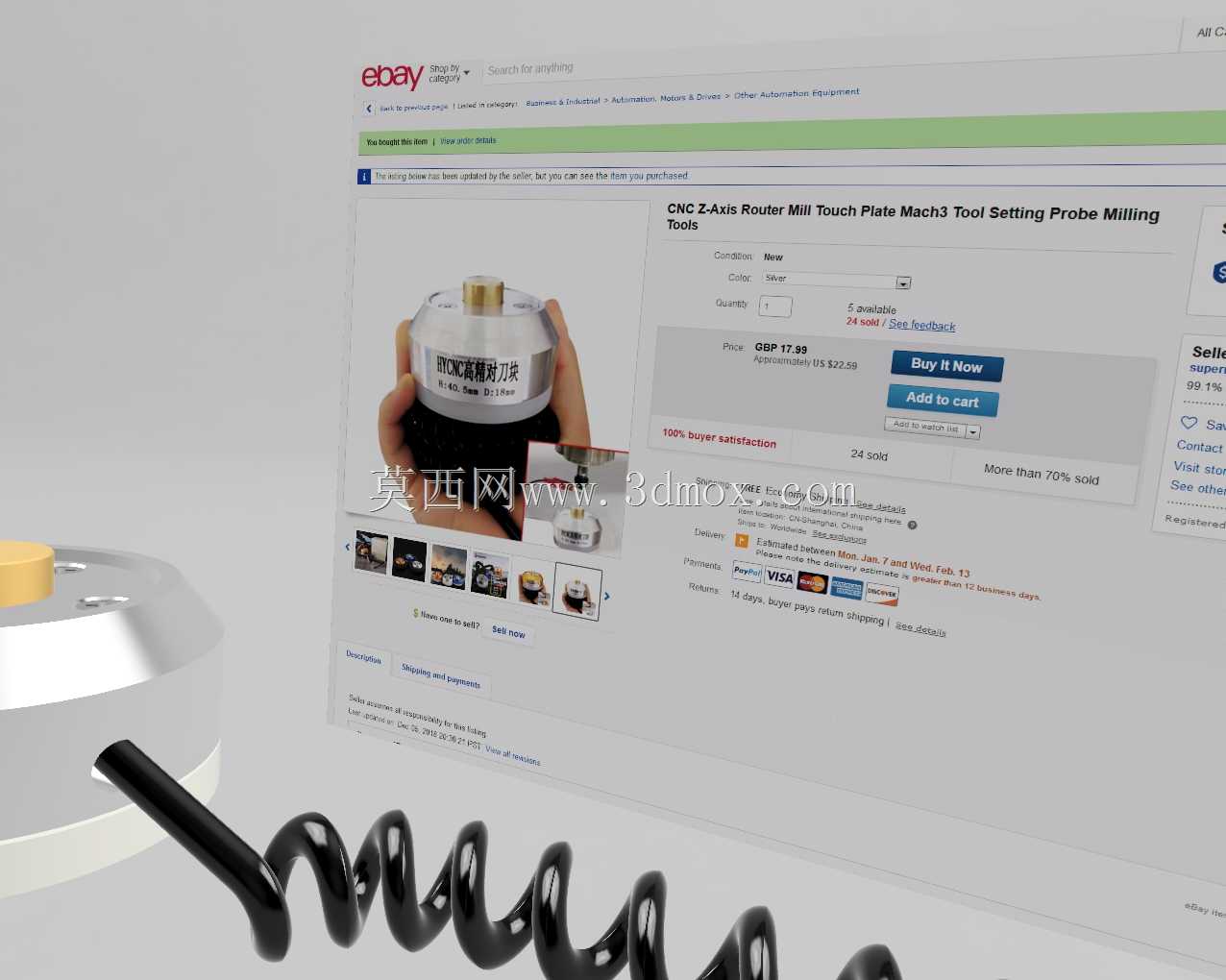

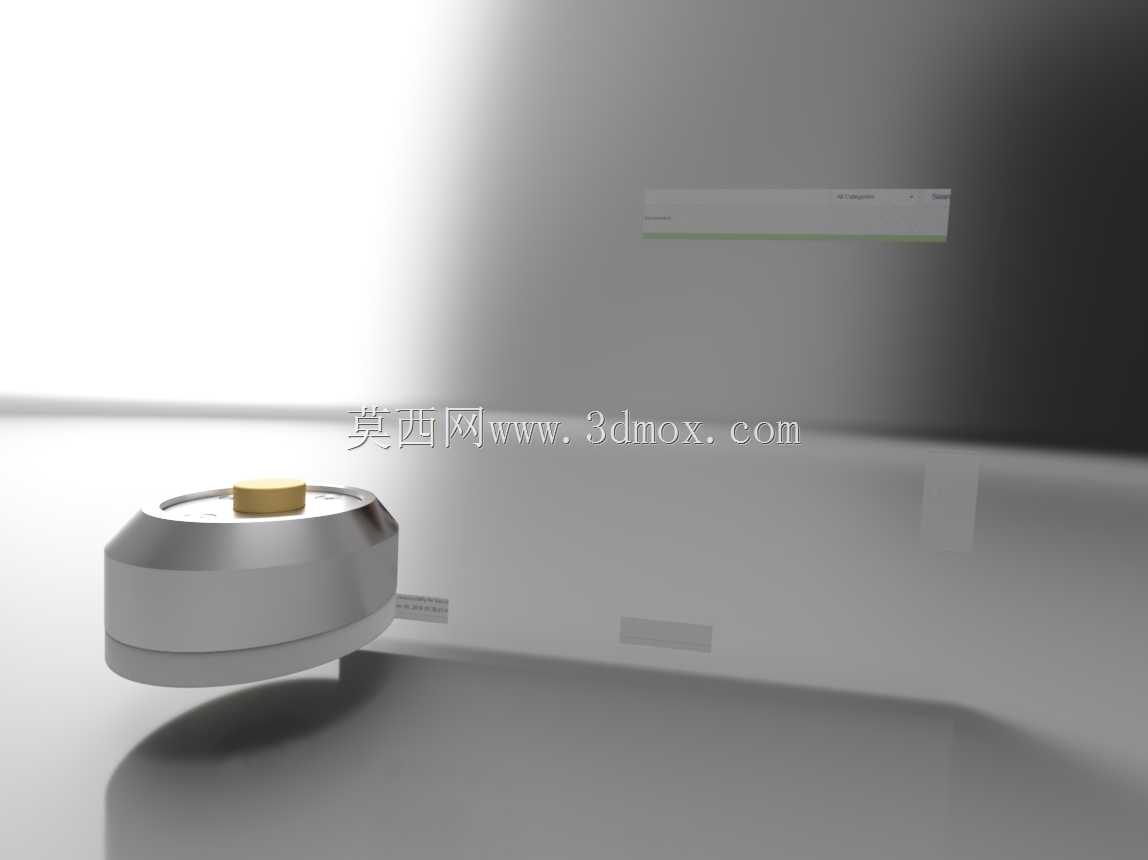

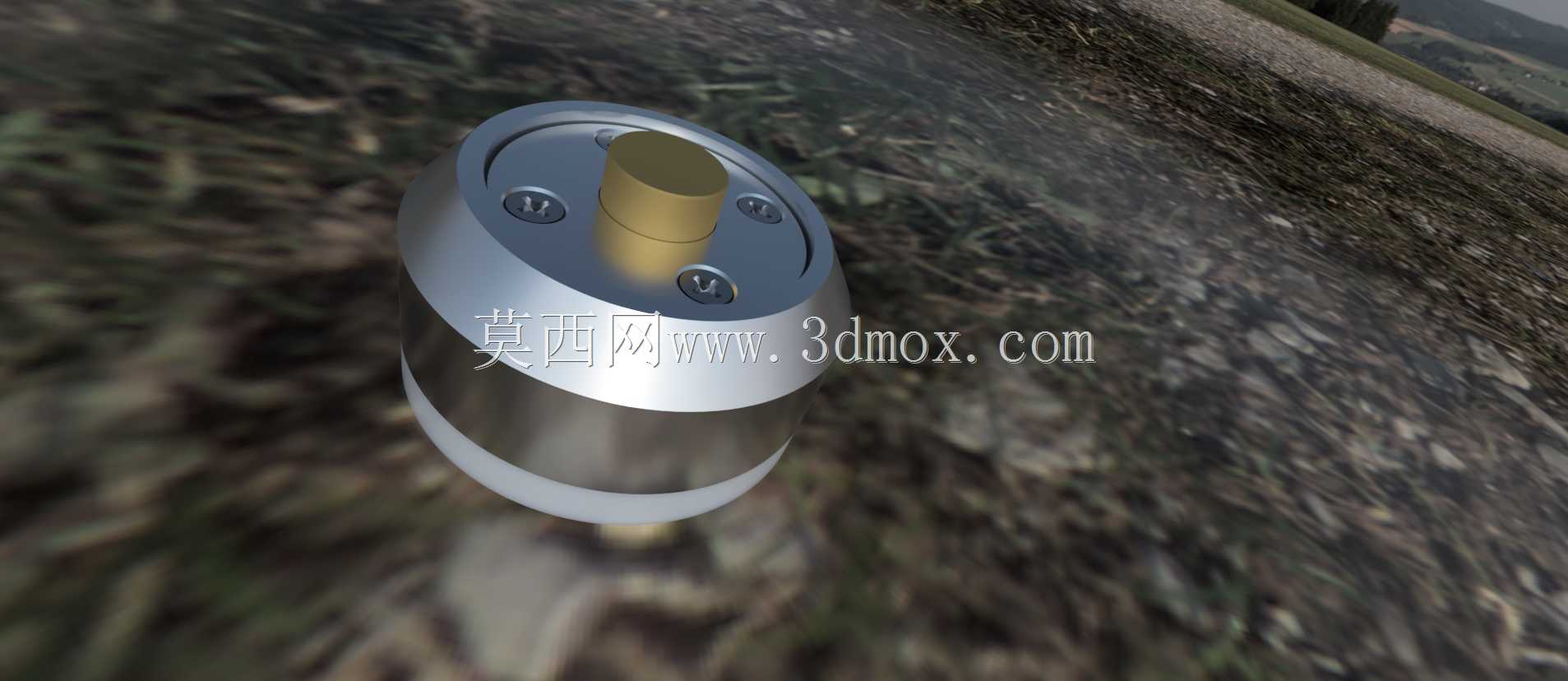

CNC铣刨机Z轴对刀接触板结构设计

在数控铣削、木工雕刻及小型CNC铣刨加工场景中，Z轴对刀精度直接决定首件加工的尺寸合格率，传统手动塞尺对刀依赖操作人员经验，重复定位误差常超过0.05mm，批量加工时极易出现台阶面铣深不足、浮雕图案深浅不一的问题，这款接触式对刀板正是为解决小型桌面级CNC设备的快速对刀需求设计。从实际使用逻辑出发，该部件安装在机床工作台的边角空闲区域，不会占用工件装夹的有效行程，触发回路接入Mach3控制系统的专用对刀引脚，刀具下行接触到板面的瞬间即可触发信号中断进给，系统自动记录当前Z轴坐标并完成刀长补偿，整个对刀过程无需人工介入，重复定位精度可控制在0.01mm以内，适配各类立铣刀、球头刀、雕刻尖刀的刀长校准作业。结构设计上，接触板采用硬质合金镀层作为接触工作面，表面粗糙度控制在Ra0.8以下，既可以耐受刀具频繁触碰的磨损，也能避免板面粘屑导致的触发信号误判，底部设置绝缘隔离层，完全阻断接触信号与机床床身的导通回路，防止车间电磁干扰引发的误触发问题；侧边预留的走线槽采用内嵌式设计，避免加工过程中飞溅的切屑刮伤信号线缆，整体安装孔位采用通用的M4沉头孔设计，孔距适配市面多数桌面级CNC、小型雕刻机的工作台T型槽间距，无需额外加工转接板即可完成固定。从安装边界来看，该接触板整体厚度仅12mm，安装后突出工作台面的高度不会与常规夹具、压板产生干涉，触发面的有效接触范围为直径50mm的圆形区域，即使刀具下行位置存在小幅偏移也能可靠触发信号，内部的触发微动开关设置有过压保护结构，刀具下行超程0.5mm范围内不会损坏内部触点，日常使用中无需频繁调整触发灵敏度。针对木工加工、广告雕刻等粉尘较大的作业场景，接触板的边缘设计有锥形导屑斜面，加工产生的木屑、塑料切屑不会堆积在接触面上，每次对刀前无需人工清理板面即可保证触发可靠性，相比传统的磁性对刀仪，该结构没有外露的活动部件，长期使用不会出现粉尘卡滞导致的触发失效问题，信号线缆采用屏蔽线设计，可直接沿机床拖链布设，不会随轴运动出现线缆折损。
