西摩零件加工用手动精密弯管工装设备

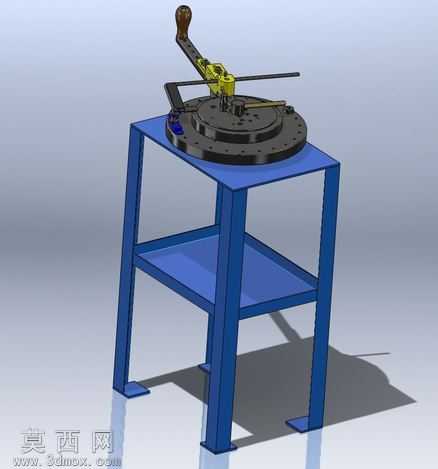

本模型为针对西摩类小型零件定制开发的手动精密弯曲加工工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工工装的实际尺寸比例与装配逻辑，对每一处连接结构、运动部件都做了符合工程实际的约束设置，确保模型可完整还原设备的实际操作动作逻辑。渲染阶段采用哑光工业金属材质搭配设备支架的蓝色烤漆质感，对操作手柄的木质握把、转盘刻度标识、工作台面的金属加工纹理都做了精细化的材质贴图处理，通过柔和的环境打光突出设备的结构层次，清晰展现各部件的装配关系与外观特征。结构设计上，设备采用方管焊接一体式双层支架作为承载基础，支架底部设置带安装孔的固定脚，可通过螺栓将设备稳固锁定在加工工位，避免弯制作业时设备晃动影响加工精度；上层台面安装带角度刻度的圆形回转工作盘，工作盘上设置可快速更换的零件定位夹具与弯曲成型模，适配不同规格西摩零件的弯曲加工需求；操作端采用加长力臂的手动扳杆结构，扳杆端部设置符合人体工学的木质握把，扳杆与回转盘之间通过棘轮式传动结构连接，可实现小角度精准进给弯曲，同时配套设置角度定位挡块，可快速锁定预设弯曲角度，保证同批次零件弯曲角度的一致性。设计思路围绕小型零件小批量精密弯曲的加工场景展开，摒弃了大型弯管设备的复杂动力结构，采用纯手动机械结构实现高精度弯曲作业，既降低了设备的制造成本与使用门槛，又通过刻度盘、定位挡块、快换夹具的组合设计，保证了零件弯曲的精度与加工效率，双层支架的下层置物平台可用于存放备用夹具、加工零件与常用工具，提升作业现场的整洁度与操作便利性，整体结构紧凑、操作便捷，可满足五金加工场景下小型零件的精密弯制加工需求。
