重载滚轮式直线导向运动组件

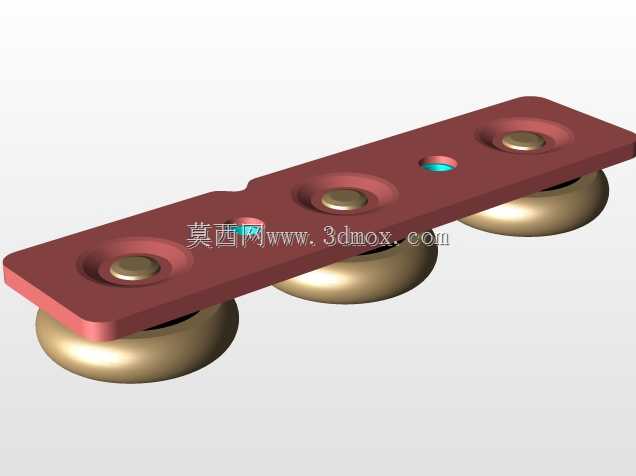

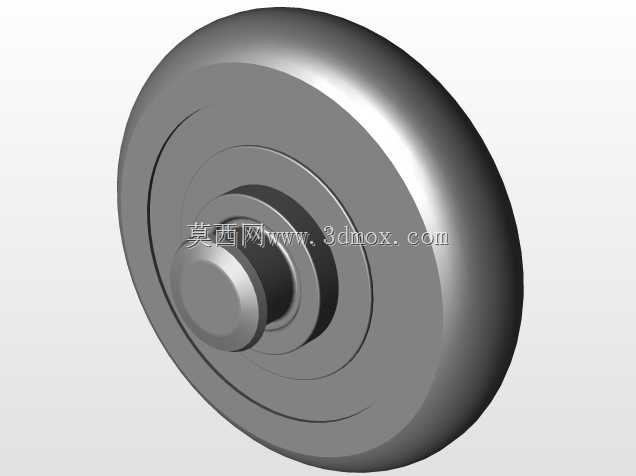

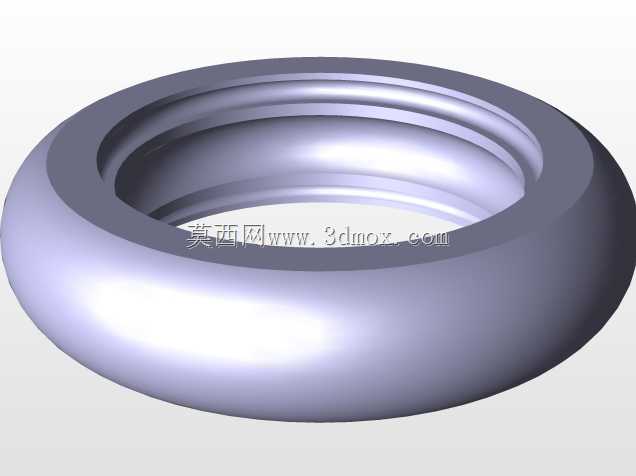

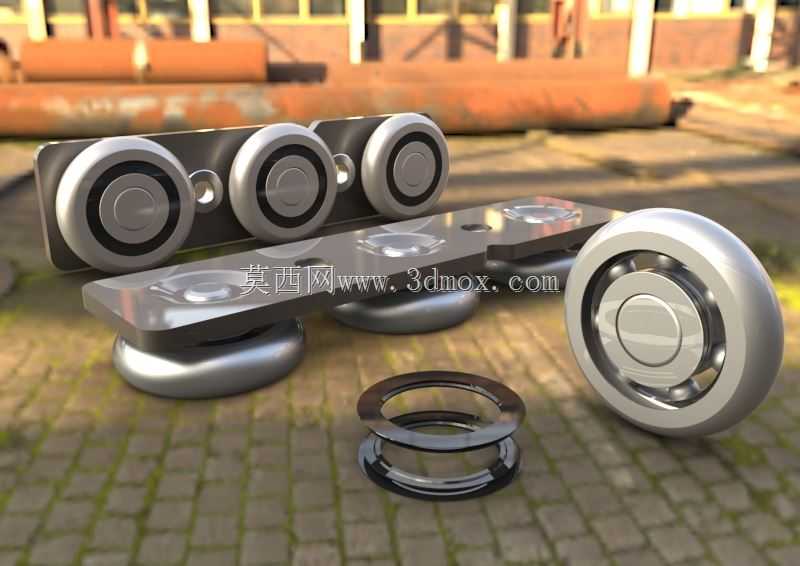

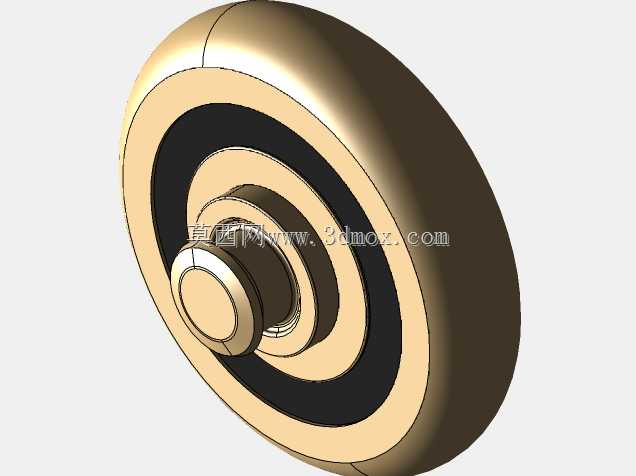

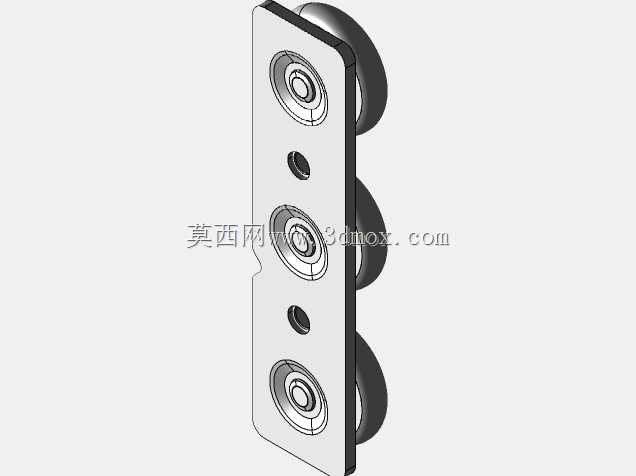

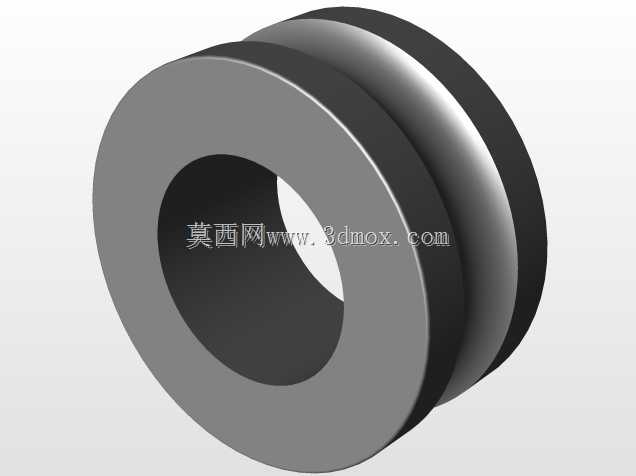

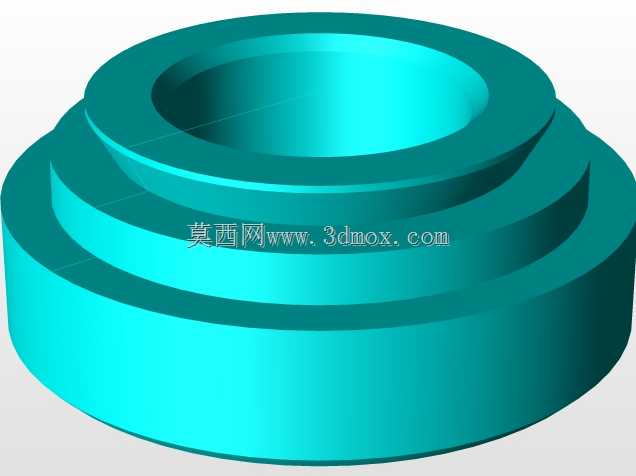

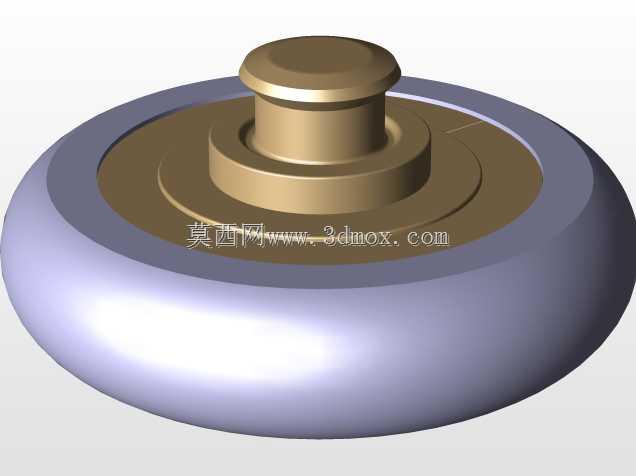

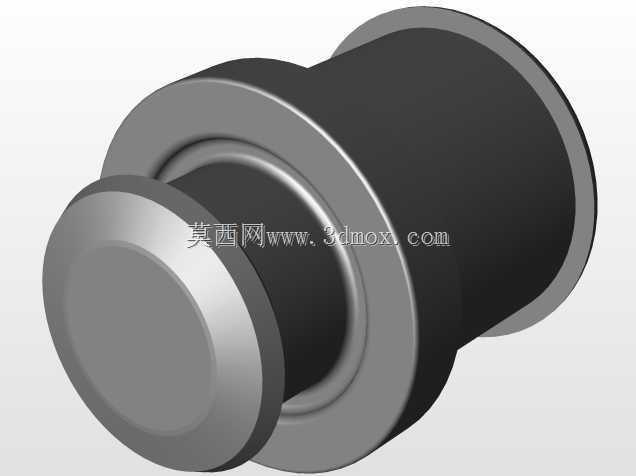

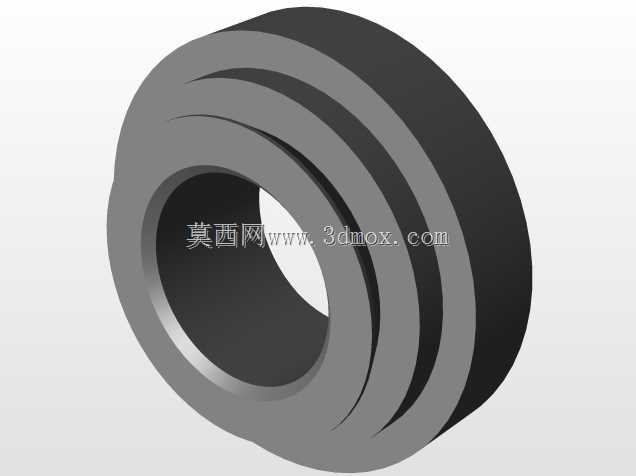

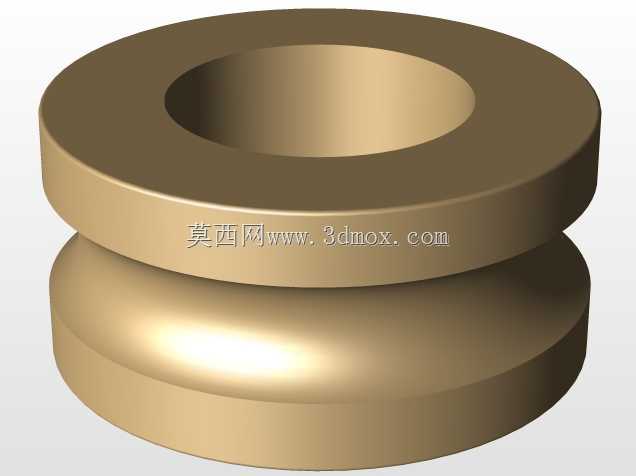

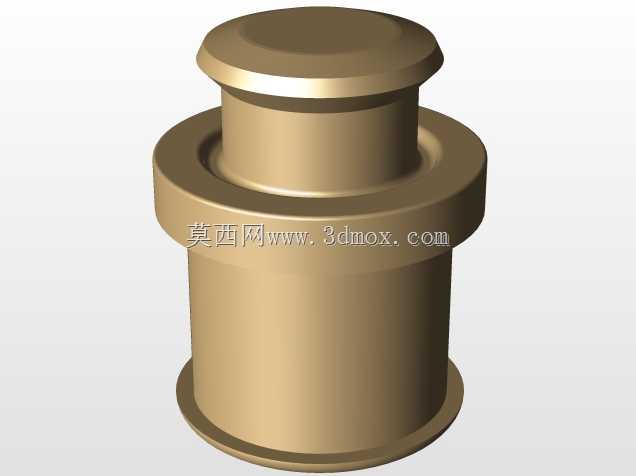

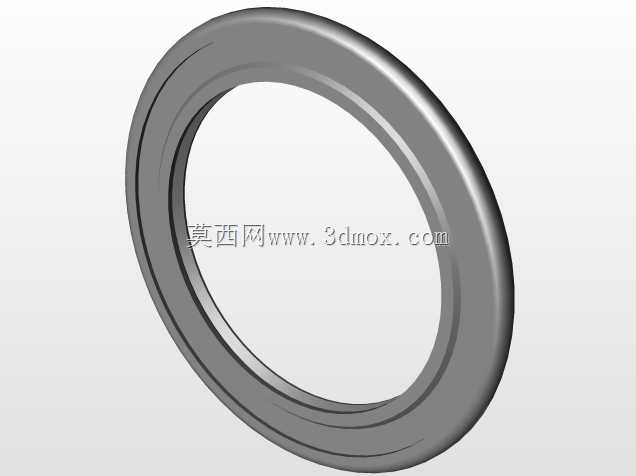

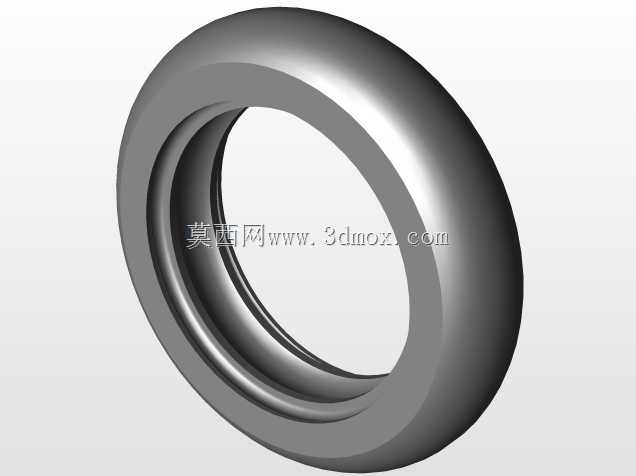

这款滚轮式直线导向组件，主要面向长行程重载往复运动的工业场景，在自动化生产线的工位移载、大型桁架机械手的行走轴、物流分拣线的滑台导向、重型检测设备的平台进给等工况下都能适配。区别于传统滚珠直线导轨对安装基面平行度的严苛要求，这款滚轮式结构通过偏心滚轮的预紧调节，可一定程度补偿安装面的形位误差，降低长行程导轨拼接时的校调难度，在车间现场安装时能大幅缩短装配调试周期。从结构设计来看，组件分为承载导轨基体与滚轮滑座两个核心部分，导轨基体采用淬硬钢加工成型，滚道面做了精密磨削处理，表面粗糙度控制在合理区间，保证滚轮滚动时的平顺性，同时具备足够的耐磨性能，长期往复运行不会出现过早的滚道点蚀问题。滑座上的滚轮采用深沟球轴承结构集成设计，滚轮外圈为圆弧面，与导轨的V型或平滚道形成线接触承载，相比点接触的滚珠结构，接触应力更小，能承受更大的径向载荷与一定的倾覆力矩，在滑座搭载偏置负载时也能保持稳定的运行精度，不会出现卡滞或爬行现象。设计过程中，滚轮的安装轴做了偏心结构处理，装配时通过转动偏心轴，可调整滚轮与导轨滚道之间的预紧间隙，既可以消除反向传动的空程误差，也能避免预紧力过大导致的滚轮磨损加剧、运行阻力升高问题，预紧力调整到位后通过锁紧螺母固定偏心轴位置，保证长期运行下预紧状态不发生偏移。从安装边界来看，导轨基体的安装孔采用等间距设计，可适配不同长度的拼接需求，单根导轨的端面做了定位销孔处理，多段拼接时可通过定位销保证相邻导轨的滚道对齐度，拼接处的阶差控制在微米级，避免滚轮经过拼接位置时产生冲击振动。滑座的安装面设置了标准的螺纹孔阵列，可直接连接不同规格的负载工装板，不需要额外设计转接件，降低整机的设计复杂度。在实际运行中，这款导轨组件的运行速度上限高于同规格的滚珠直线导轨，因为滚轮的滚动摩擦阻力更小，且密封结构可阻挡车间内的粉尘、切屑进入滚轮轴承内部，在焊接车间、机加工车间这类多粉尘的工况下，相比普通滚珠导轨有更长的维护周期，日常维护仅需定期在滚道面涂抹少量润滑脂即可，不需要复杂的润滑系统配套。针对不同的负载需求，滑座可配置不同数量的滚轮，轻载场景下可采用三个滚轮的简配结构，重载场景下可增加滚轮数量到六个甚至更多，分散单个滚轮的承载压力，提升整体的额定动载荷，满足不同吨位负载的移载需求。导轨的截面尺寸经过优化，在保证整体刚性的前提下尽可能降低自重，长行程吊装使用时不会因为自重产生明显的下挠变形，保证全行程范围内的运行精度一致性。
