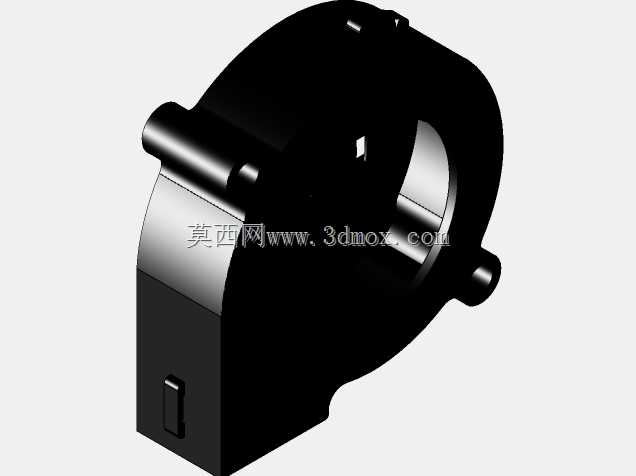

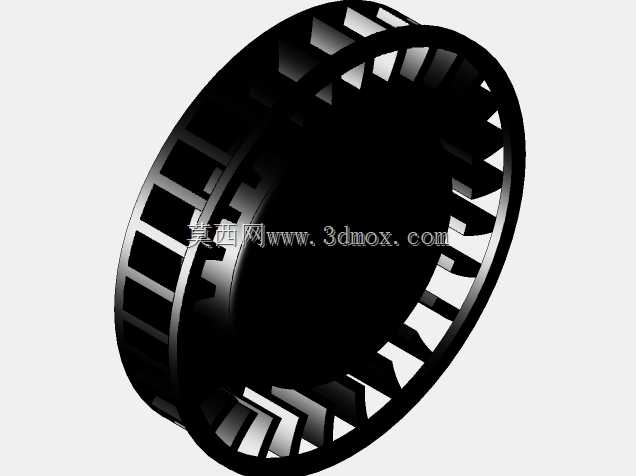

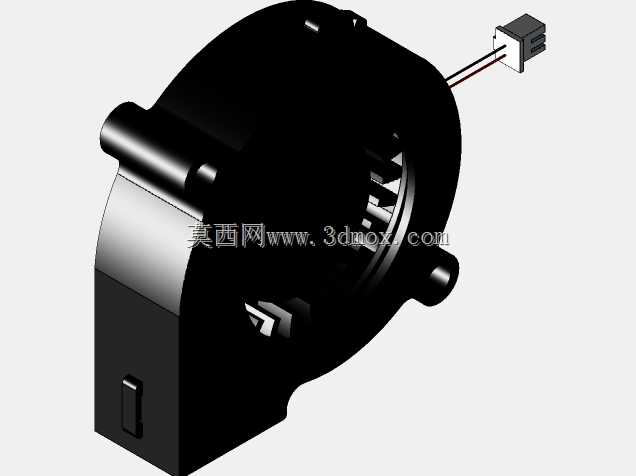

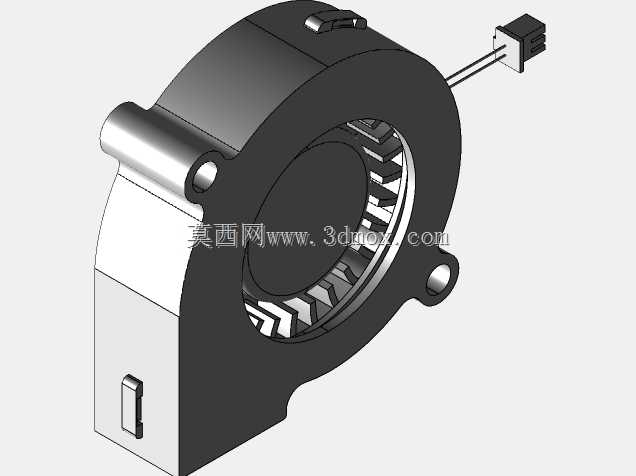

直流无刷离心式风机BB5015H12结构设计

这款离心式直流无刷风机，核心应用场景集中在小空间密闭腔体的定向散热场景，常见于紧凑型工控板卡局部散热、小型医疗检测设备风道送风、便携电子设备的主动风冷模块，区别于轴流风机的直吹送风逻辑，该款采用蜗壳式流道设计，可将叶轮旋转产生的气流沿蜗壳切线方向导出，能在有限安装空间内获得更高的送风风压，适合需要克服一定风道阻力的散热场景。从实际功能特性来看，该风机适配12V直流供电工况，运行时可通过二维负载参数匹配与草图跟踪式的区域化调校，让叶轮与蜗壳的间隙控制在合理区间，既避免间隙过大产生的气流回流损耗，也防止间隙过小导致的叶轮擦壳风险，运行过程中气流输出平稳，无明显紊流异音，可满足长时间连续运行的风冷需求。设计过程中，首先确定了50mm*50mm*15mm的核心外形尺寸边界，这个尺寸规格是小型散热风机的通用安装尺寸段，可兼容多数现有小型设备的风机安装位，安装耳的位置与孔径按照行业通用的安装孔距设计，不需要额外改动设备结构即可完成替换安装。蜗壳的流道型线采用渐开线设计，从叶轮外缘到出风口的截面面积逐步扩大，将叶轮输出的动压逐步转化为静压，提升出风口的送风压力，出风口的尺寸与方向适配常见的侧吹式风道布局，可直接对接设备内部的导风槽，将气流精准引导至发热元器件集中的区域。叶轮部分采用多叶片前倾式设计，叶片的曲率经过反复调校，在保证送风效率的同时，尽可能降低叶片旋转切割气流产生的噪音，适配对运行噪音有一定要求的民用、医用电子设备场景。风机的进出风位置做了导流倒角处理，避免直角结构产生的气流涡流，降低进风阻力的同时，也能减少气流在蜗壳内部的能量损耗。接线端的位置设置在蜗壳侧方的凹槽内，安装后线材可顺着设备壳体的走线槽排布，不会与周边结构件产生干涉，也避免线材突出壳体影响设备整体装配。整个结构的壁厚设计兼顾了结构强度与轻量化需求，蜗壳主体壁厚均匀，既不会因为壁厚过薄导致注塑成型时产生缩痕、结构强度不足的问题，也不会因为壁厚过大增加不必要的重量与材料成本。在安装边界的考量上，风机整体的外轮廓无突出的异形结构，安装后占用的空间为规则的长方体区域，设备结构设计时可直接按照标注的外形尺寸预留安装空间，不需要额外预留避让位置，降低整体设备的结构设计难度。
