变径轨迹螺旋弹簧三维建模作品

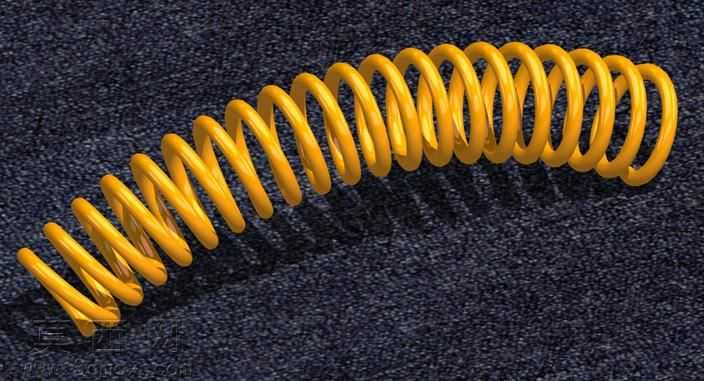

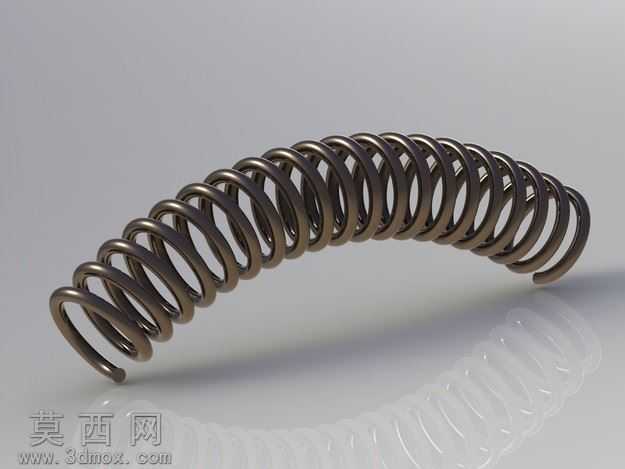

本作品为变径轨迹螺旋弹簧的三维参数化建模成果，建模过程依托三维设计软件的草绘轨迹功能完成，无需编写复杂的方程关系式即可实现非规则螺旋形态的精准构建。建模初期首先确定弹簧的整体轮廓走向，根据变径弹簧的受力特性与安装空间要求，绘制出连续平滑的空间螺旋引导轨迹，轨迹线全程保持曲率连续无断点，避免后续扫描特征出现破面、扭曲的建模错误。完成引导轨迹绘制后，创建圆形弹簧丝截面，截面直径根据弹簧的刚度需求设定，扫描过程中严格约束截面与引导轨迹的垂直关系，保证每一圈弹簧的丝材截面始终垂直于螺旋走向，还原真实弹簧的卷制成型逻辑。材质设置阶段选用弹簧钢对应的金属材质，调整材质的漫反射、高光与粗糙度参数，还原弹簧表面经过电泳或喷塑处理后的亮面黄色涂层质感，渲染时添加柔和的环境光与定向光源，突出弹簧螺旋曲面的光影过渡效果，清晰展现每一圈簧圈的直径变化与螺距分布。结构设计上，该弹簧为两端直径小、中段直径大的鼓形变径螺旋结构，相较于等径圆柱弹簧，该形态可在有限安装空间内获得更平缓的刚度曲线，在承受轴向载荷时能实现更均匀的应力分布，避免等径弹簧两端易出现的应力集中问题，适配特定空间内的缓冲、复位使用场景。建模过程中对簧圈的过渡段做了平滑处理，两端直径收窄段与中段大直径簧圈之间无生硬折角，保证螺旋线的升角变化均匀，还原实际弹簧卷制时的连续成型效果，模型整体无多余几何特征，所有曲面均为实体可编辑结构，可直接导入装配环境用于后续的整机干涉检查、运动仿真与工程图导出工作，能够满足机械设计环节中对非标弹性零件的建模需求。
