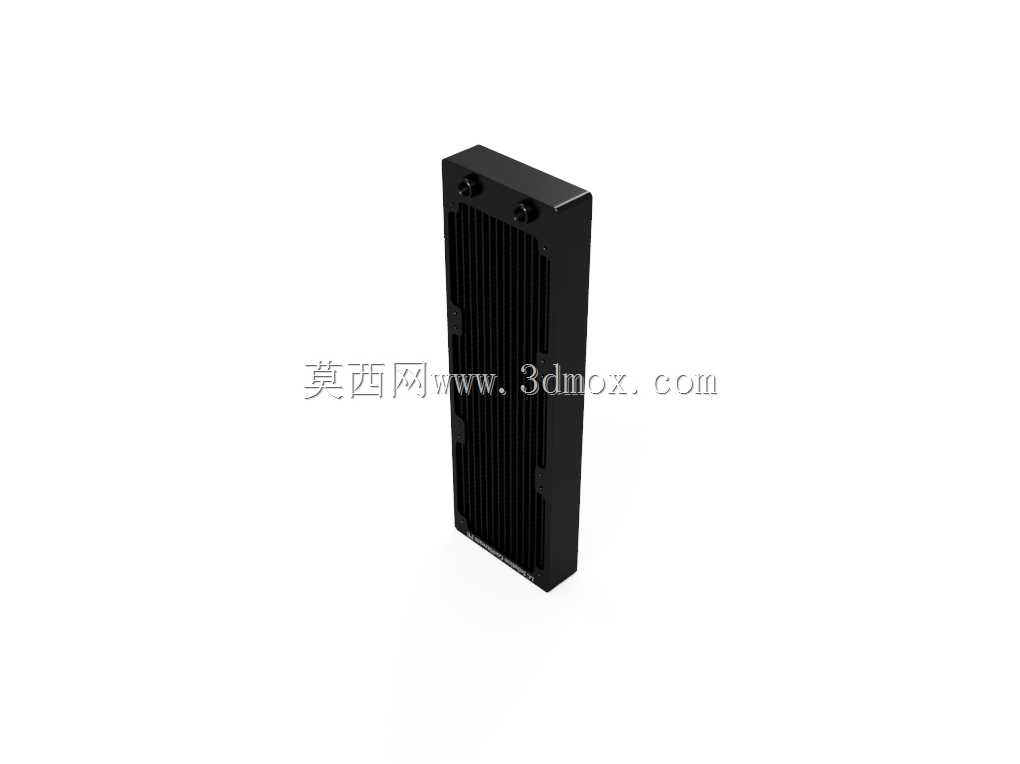

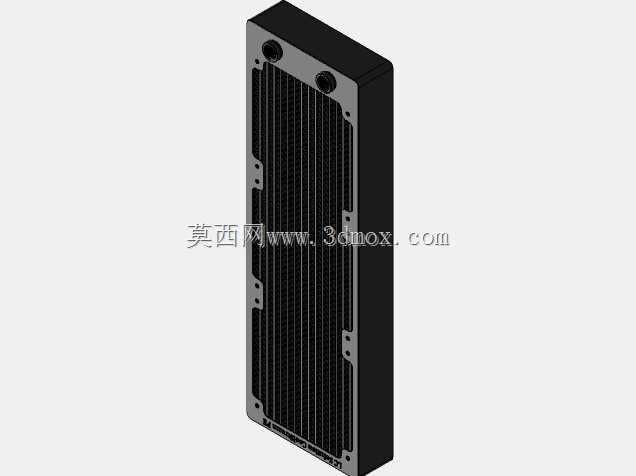

高性能电脑水冷散热排结构设计

这款水冷散热排主要面向台式电脑DIY装机、小型工作站散热改装场景，是分体式水冷回路中的核心换热部件，承担着将循环冷却液携带的CPU、GPU等发热元件热量快速散逸到空气中的作用，相比传统风冷散热结构，它能在更低的风噪水平下实现更高的热交换效率，适配高功耗硬件的长时间满负载运行需求。从结构设计来看，这款散热排采用高密度平行流道布局，内部冷却液流道经过流阻优化，既保证冷却液在排体内部的均匀分布，避免局部流道滞流导致的换热效率下降，又控制了整体流阻水平，不会对水冷泵的扬程提出过高要求，适配市面上绝大多数民用级水冷泵的输出能力。排体外部的散热鳍片采用薄型冲压结构，鳍片间距经过反复调校，既不会因为间距过小导致风阻陡增、风扇风压不足时散热效率骤降，也不会因为间距过大减少有效换热面积，在常规120mm规格风扇的风压区间内就能实现最佳换热表现。排体两端的水室采用一体化密封结构，进出水接口设置在排体同侧端面上，接口位置预留了标准G1/4螺纹的安装空间，适配市面上绝大多数标准水冷接头，安装时无需额外改装转接件。从安装边界来看，这款360规格的散热排长度方向对应三个120mm风扇的安装位，安装孔位完全遵循行业通用的120mm风扇孔距标准，既可以适配标准360冷排安装位的机箱，也可以通过改装支架固定在机箱外部、定制水冷支架等位置，排体厚度控制在常规薄排水平，不会因为过厚导致与机箱内存位、主板散热装甲产生安装干涉，安装时预留的风扇固定空间也能兼容25mm厚度的标准风压扇，以及部分薄型静音扇。在实际选型应用中，这款散热排既可以单独用于CPU单路散热，也可以通过多回路串接的方式同时覆盖CPU、显卡甚至主板供电模块的散热需求，适合追求低噪音、高散热上限的装机用户，也能满足小型定制化工作站的硬件散热改装需求，建模过程中完整还原了排体的鳍片排布、水室结构、安装孔位等细节，能够直接用于装机方案的干涉校验、水冷回路布局模拟，也可以作为电脑硬件相关产品设计的参考结构。
