直插式陶瓷电容器三维结构设计

在消费电子、工业控制板卡、电源模块的PCB设计环节，直插式陶瓷电容是板上最常见的无源滤波元件之一，很多刚入行的结构工程师在做器件布局、板件干涉检查时，经常因为忽略电容的实际外形尺寸，导致装配阶段出现元件与外壳、相邻高器件碰擦的问题，这个三维模型还原的就是常用圆片形直插陶瓷电容的真实结构，能直接导入装配体做空间校验。

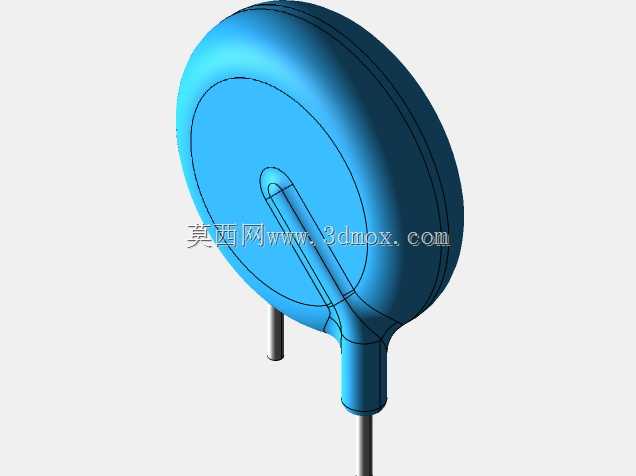

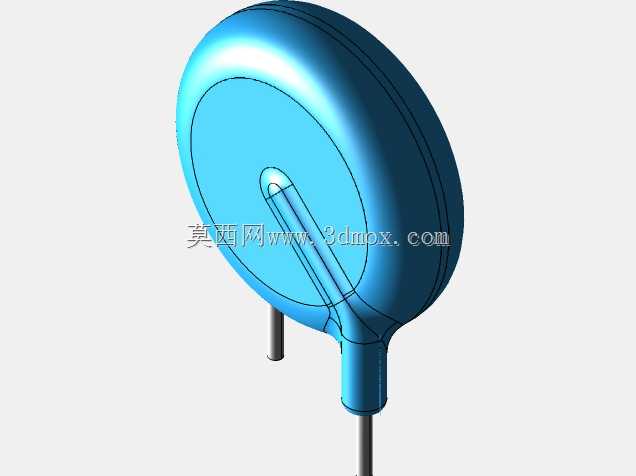

这款电容的主体采用扁圆形陶瓷介质封装，整体轮廓做了圆弧过渡处理，没有尖锐棱角，对应实际生产中环氧包封的工艺特征，不会出现建模时直角棱边导致的装配应力误判。引脚采用标准直插式设计，两根引脚平行向下伸出，引脚间距匹配常用10x4mm规格的通用PCB焊盘孔位，不需要额外调整封装坐标就能直接匹配原理图对应的PCB封装。

从安装边界来看，这款电容主体直径17mm，本体厚度5.5mm，引脚伸出长度预留了常规波峰焊的剪脚余量，在做板件堆叠设计时，只要在电容安装位置预留出对应直径的圆形避让区，同时在垂直板面方向留出6mm以上的高度空间，就能完全避免装配干涉。设计这个模型的时候，特意还原了电容本体与引脚衔接处的过渡凸台结构，这个位置是实际生产中引脚与陶瓷电极焊接后包封的应力释放区，很多简化模型会直接把引脚和本体做垂直直角连接，在做热仿真或者结构应力分析时，会忽略这个位置的应力集中特征，导致仿真结果和实际工况出现偏差。

实际应用场景里，这类陶瓷电容多用于电源输入端的高频滤波、信号回路的去耦，因为是直插封装，比贴片电容的耐机械振动性能更好，在工控板、车载辅助电路、大功率电源板上的应用占比很高。建模时严格按照实物的尺寸链做公差匹配，本体的圆弧曲率、引脚的直径、引脚的平行度都和实物一致，导入装配后不需要额外缩放调整，就能直接用于器件布局校验、整机装配干涉检查，也能用于教学演示环节讲解直插元件的封装结构特点，帮助新人快速建立板级元件的空间尺寸概念，避免在PCB布局阶段只看二维封装符号忽略实际本体高度导致的装配返工。
