台式电脑CPU径向散热冷却风扇结构

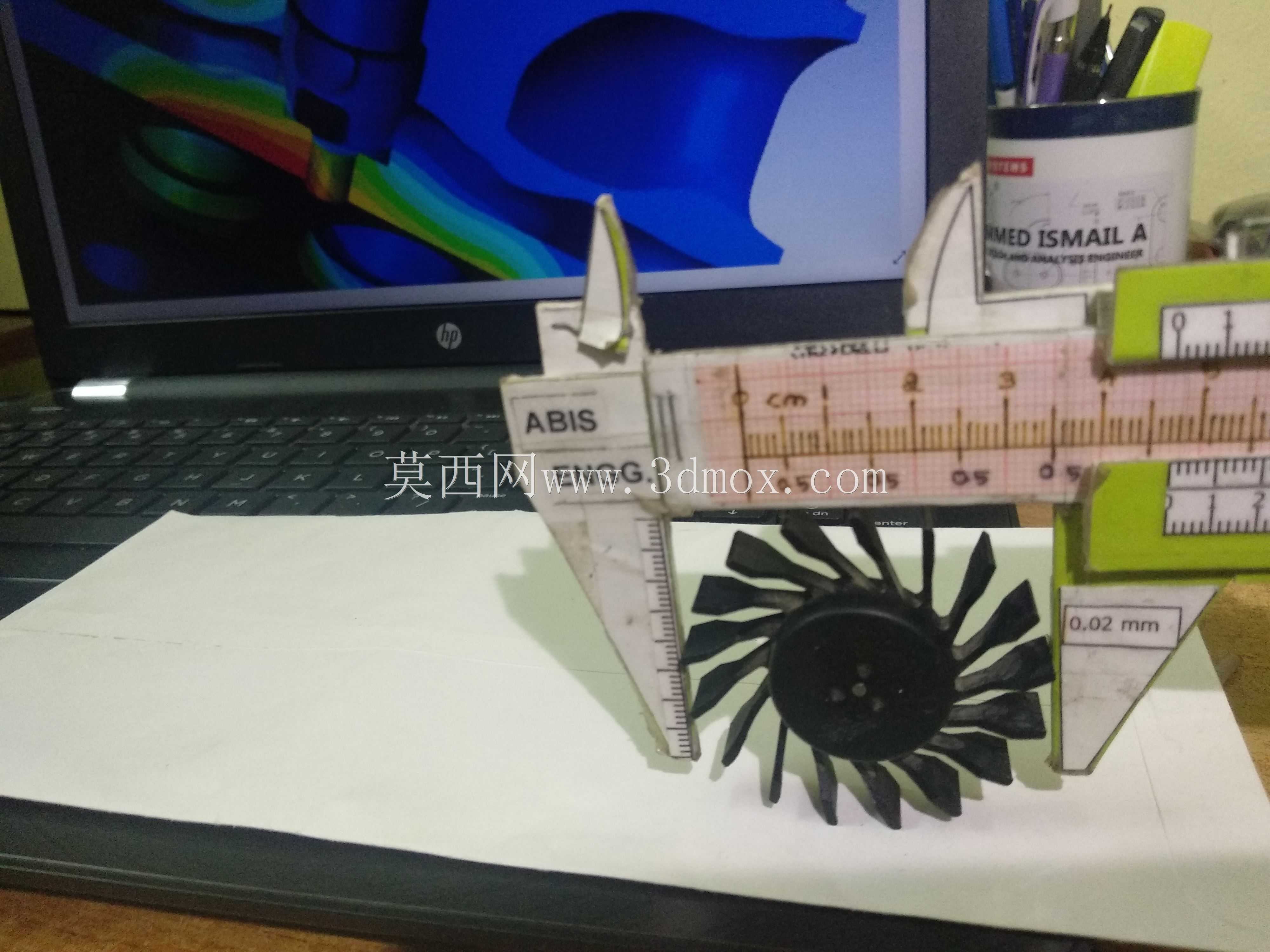

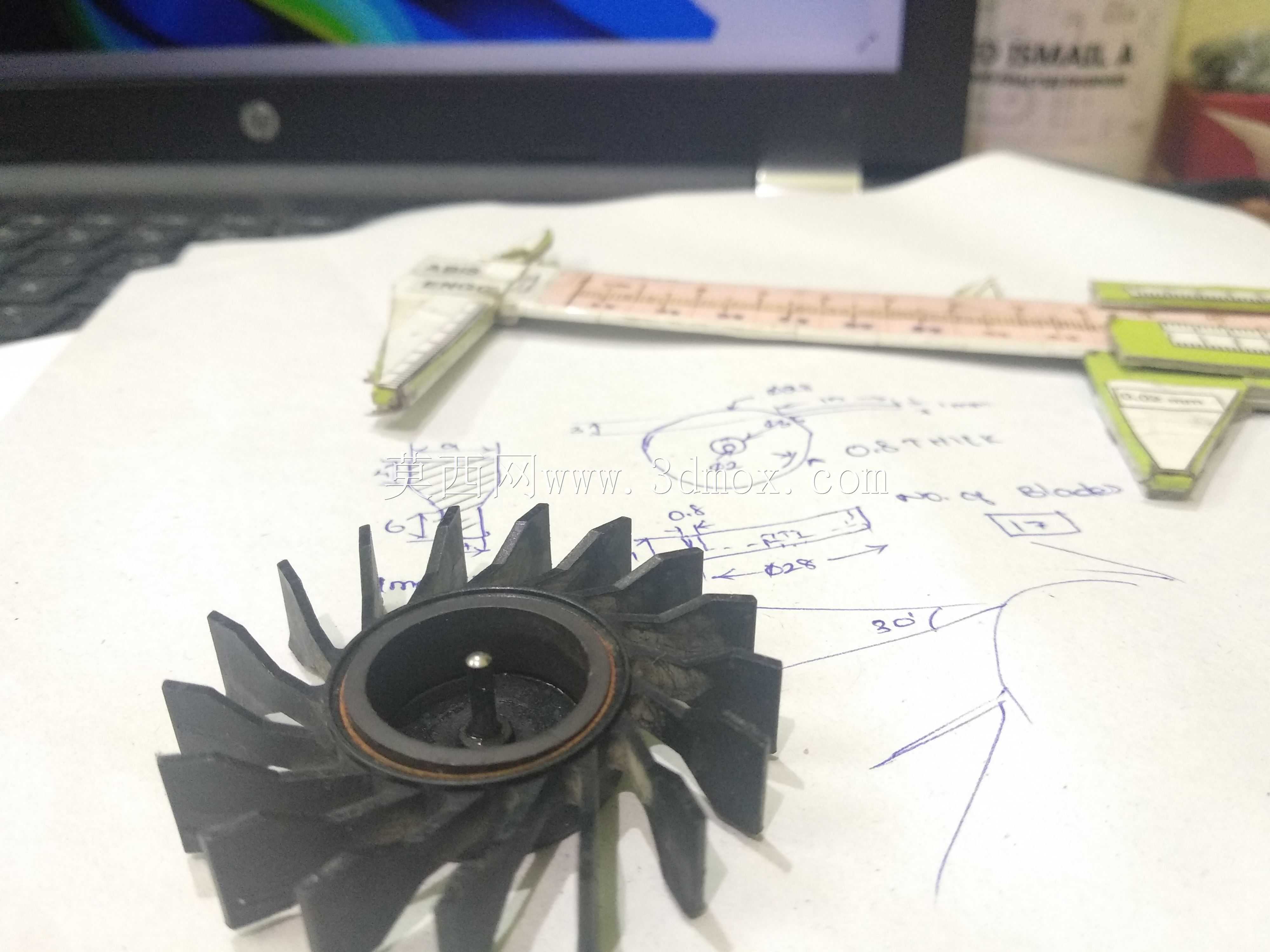

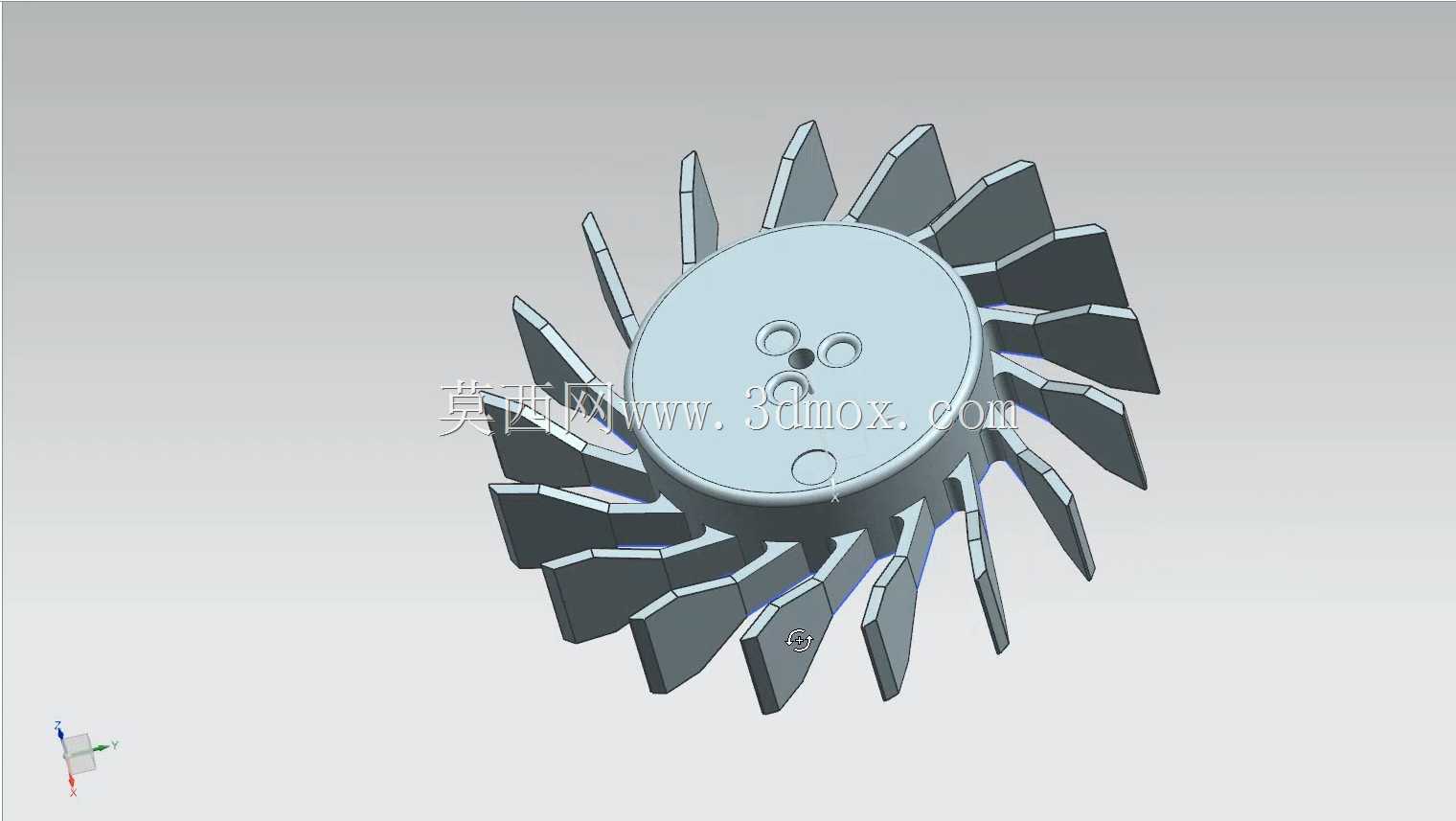

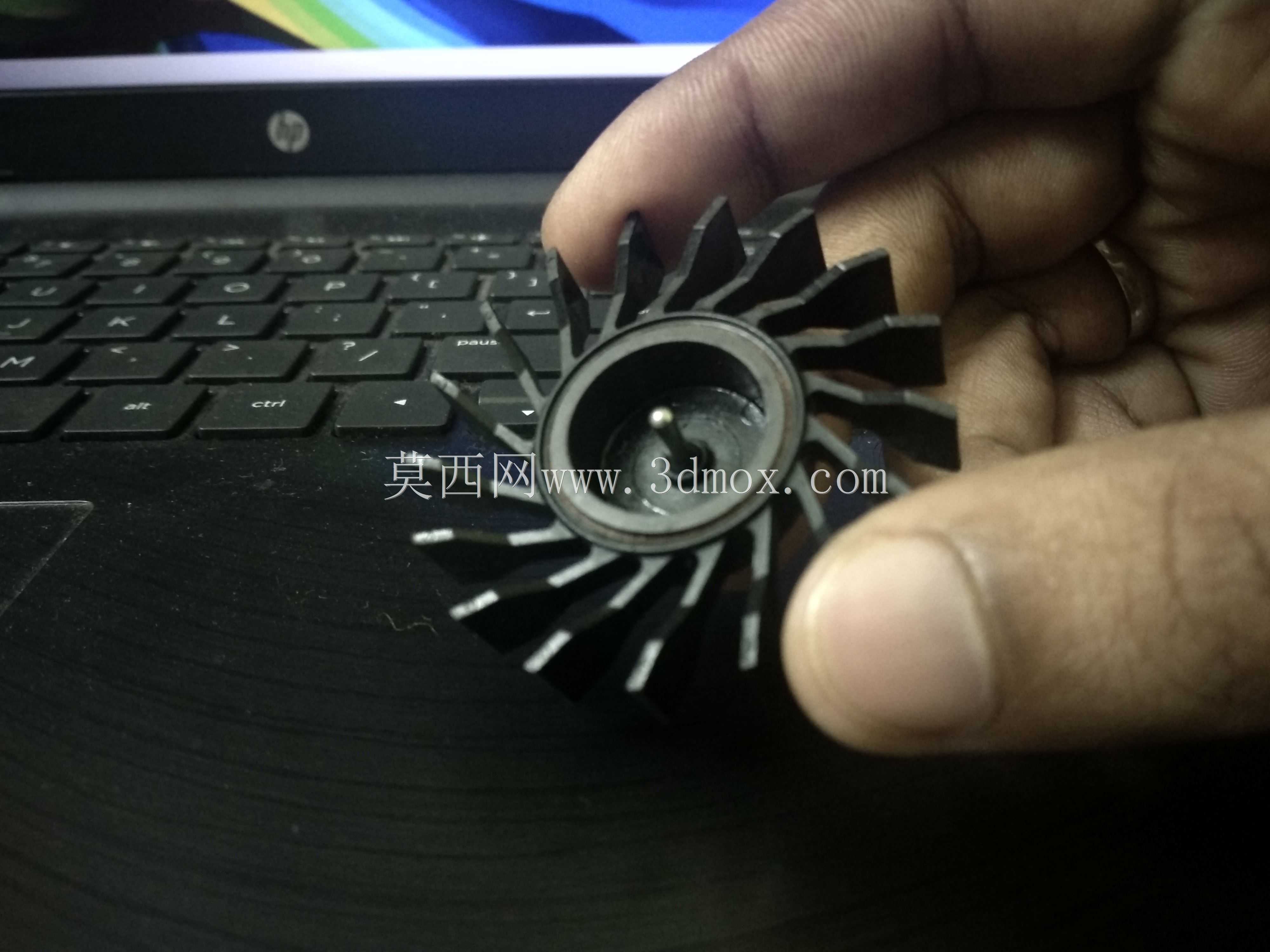

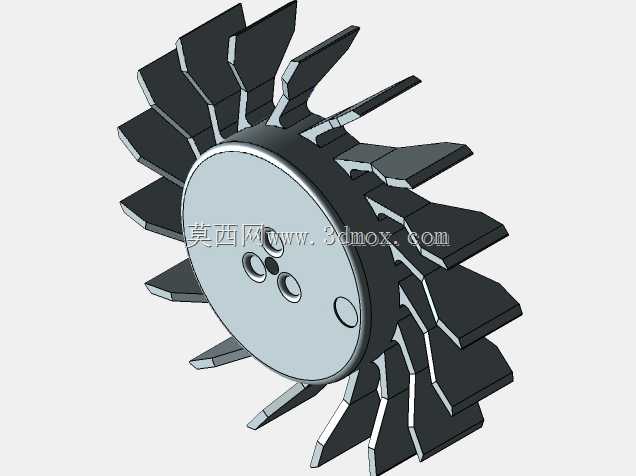

日常桌面级台式计算机运行过程中，CPU作为核心运算单元持续高负载工作时会产生大量积热，若热量无法及时导出，会触发处理器降频保护，直接影响整机运算稳定性，严重时甚至会造成硬件永久性损伤，这款径向出风的CPU冷却风扇，就是针对台式机CPU散热场景设计的风冷核心部件。不同于普通轴流风扇直吹的气流路径，这款结构采用离心式扇叶布局，气流从扇叶中心区域轴向吸入后，通过倾斜排布的曲面扇叶导流，沿径向向外吹出，能够配合铝制散热鳍片阵列，将鳍片缝隙间滞留的热空气快速带出机箱内部，相比同尺寸轴流扇，在有限的机箱安装空间内可以获得更高的风压，适配鳍片密度较高的塔式或下压式散热模组。从结构设计逻辑来看，扇叶整体采用等距错位排布，每片扇叶的曲面倾角经过反复调校，在保证出风效率的同时，能够打散扇叶高速旋转时产生的周期性气流脉动，降低运行过程中的气动噪音，避免扇叶通过固有频率引发共振。中心的轮毂区域做了加厚处理，预留了三个呈三角分布的安装孔位，同时预留了单颗定位孔，能够精准匹配常见的台式机CPU散热风扇安装位，安装时不需要额外调整对位角度，孔位公差控制在合理范围内，既不会因为间隙过大造成运行抖动，也不会因为公差过小导致安装卡滞。轮毂中心的内凹区域用于容纳驱动电机的转子部分，整体装配后电机完全藏于轮毂内部，不会额外占用轴向安装空间，能够适配小机箱的内部高度边界。扇叶的边缘做了薄化切边处理，减少旋转时的空气切割阻力，扇叶与轮毂的连接位置做了圆弧过渡加强，避免长期高速旋转后扇叶根部出现应力集中导致的断裂问题。实际选型应用时，这款风扇结构既可以单独作为下压式散热器的鼓风部件，也可以多组组合应用在机箱通风风道中，作为辅助散热单元使用，安装边界适配主流的12cm风扇安装孔距，能够兼容绝大多数市售CPU散热支架的固定尺寸，不需要额外定制转接配件。
