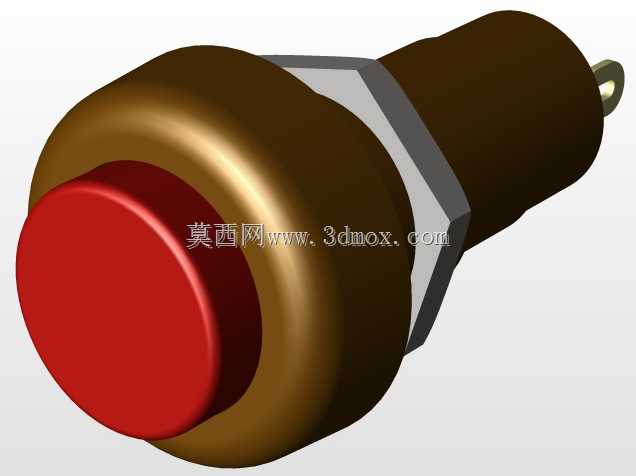

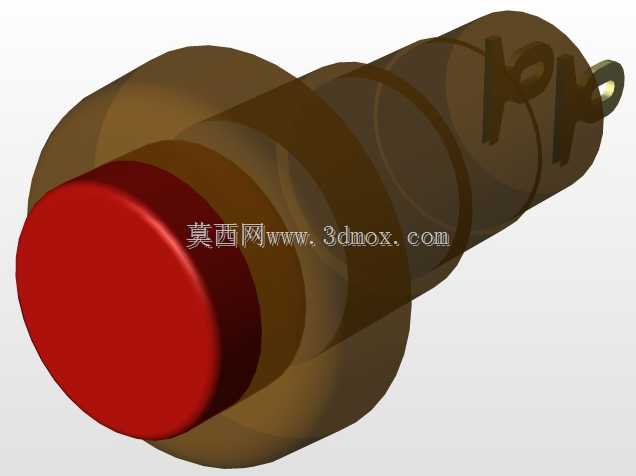

直径19毫米嵌入式红帽按钮结构设计

这款直径19毫米的按钮，是工业控制回路里最常见的操作触发元件，日常在小型电控箱、手持操作盒、桌面式测试工装、低压配电盘的面板上都能见到这类控件的身影，主要承担回路通断、信号触发、功能切换的实际作用，操作人员通过按压头部的红色帽体，就能完成对应的指令输入，触发后端继电器、PLC输入端口的信号变化，实现设备启停、模式切换、急停触发之外的常规操作功能。从设计层面来看，这款按钮采用了螺纹嵌入式安装结构，中部的六角结构是安装时的受力位，装配时可以将按钮主体从面板正面插入预开好的安装孔，从面板背面旋上配套的锁紧螺母，就能把按钮牢牢固定在面板上，不会因为日常频繁按压出现松动移位的问题，六角结构的尺寸刚好适配普通开口扳手的咬合尺寸，现场装配不需要专用工具就能完成紧固作业，适配厚度在1到5毫米之间的各类金属、塑料面板，安装边界兼容性较强。按钮头部的红色操作帽做了圆弧过渡处理，边缘没有尖锐棱角，操作人员频繁按压时不会硌手，帽体突出安装面板的高度经过合理控制，既不会因为突出过多容易被外物误碰触发误动作，也不会因为凹陷过深导致按压时需要刻意探入，操作手感符合常规工业控件的交互逻辑。按钮尾部预留了接线引脚结构，适配常规的冷压接线端子，接线时不需要额外做转接处理，直接将导线压接端子后套在引脚上拧紧固定螺丝就能完成接线，电气连接的可靠性能够满足工业现场的振动、温湿度使用要求。整体结构做了分层设计，头部的操作帽、中部的安装固定段、尾部的接线段之间做了限位结构，按压操作时的行程控制在合理范围内，不会出现按压过位导致内部结构损坏的问题，日常使用时的按压寿命能够满足常规工业设备的操作频次要求，不需要频繁更换控件，降低设备后期的维护成本。在做设备面板布局设计时，这类19毫米直径的按钮属于通用规格，开孔尺寸标准化程度高，不需要单独定制开孔刀具，用常规的金属开孔器就能完成面板开孔作业，设计选型时可以直接套用对应的安装尺寸，减少结构设计阶段的重复绘图工作量，也能降低后续加工装配的出错概率。
