S-Video公头视频接插件结构设计

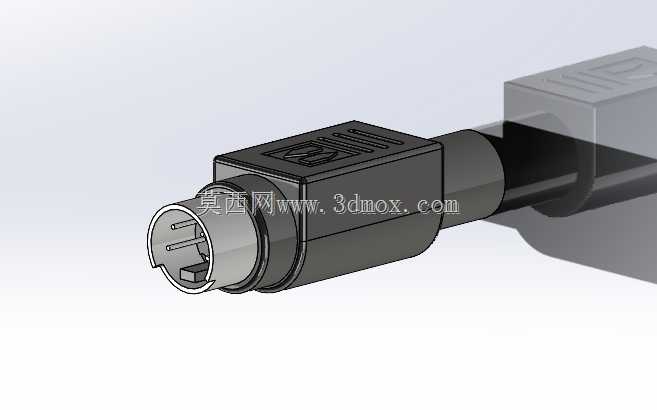

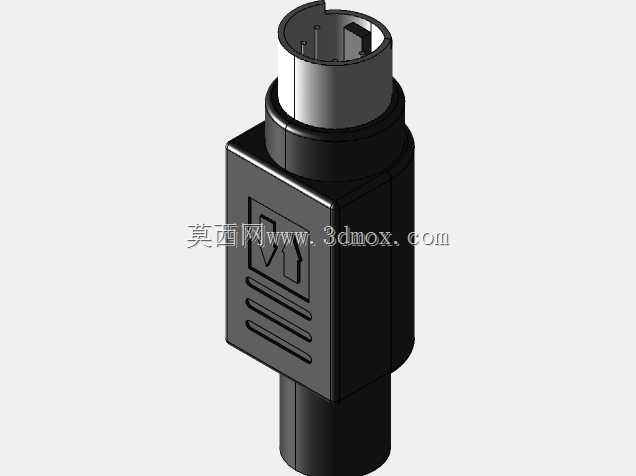

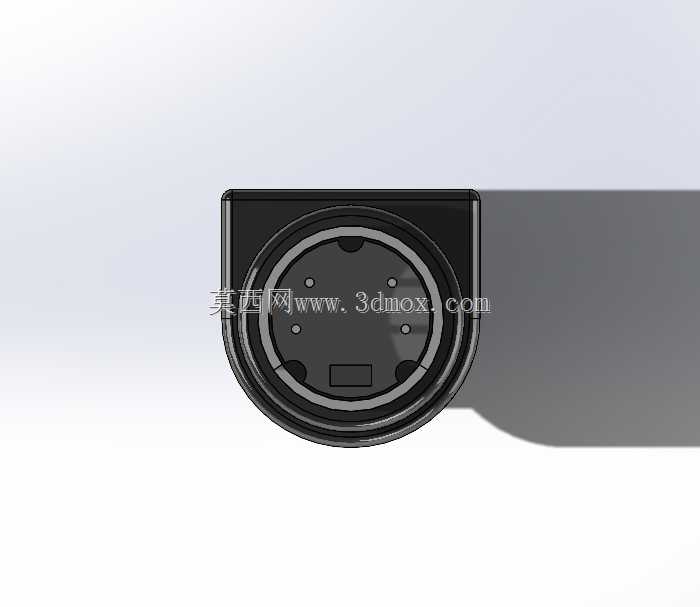

在音视频信号传输的工程布线场景里，S-Video接口作为分离亮度与色度信号的模拟传输接插件，至今仍在部分 legacy 工业监控设备、老式视频采集终端、专业音视频矩阵设备上保有稳定的使用需求，这款公头接插件的结构设计，完全围绕实际装配与插拔使用的工程需求展开。从实际使用场景来看，这类接头需要频繁完成设备端的插拔操作，因此外壳的握持段做了防滑的凹凸纹理设计，既方便施工人员在机柜后侧狭小空间内盲操作插拔，也能避免长期插拔后外壳打滑导致的施力不当损坏内部针脚。接头前端的金属屏蔽壳体采用了卡扣式定位结构，插入对应母座后可以通过侧边的弹性卡舌实现轴向限位，避免设备运行过程中线缆受拉扯导致信号瞬断，金属壳体同时承担电磁屏蔽作用，能隔绝周边动力线缆的电磁干扰，保障亮度、色度分离传输的信号完整性，避免画面出现网纹、色偏这类模拟信号常见的干扰问题。设计过程中，内部针脚的排布严格遵循S-Video接口的标准定义，四根信号针分别对应亮度地、色度地、亮度信号、色度信号的传输路径，针脚根部做了台阶式的防呆结构，避免装配时针脚错位导致的信号接反，同时针脚伸出长度做了差异化设计，接地针脚比信号针脚长出0.3毫米，保证插拔过程中先接通接地回路，避免热插拔时的脉冲电流损坏后端视频处理芯片。接头尾部的线缆衔接处做了渐变式的应力释放锥面，和线缆外护套紧密贴合，能分散线缆弯折时的应力，避免靠近接头位置的线芯因为反复弯折出现断芯问题，实际装配时这个位置可以通过注塑或者热缩套管做二次加固，适配不同线径的多芯屏蔽视频线。外形尺寸上，接头整体的径向尺寸控制在适配标准S-Video面板母座的安装间隙，轴向长度预留了足够的内部焊接空间，施工人员可以在壳体内部完成针脚与线芯的焊接、屏蔽层接地处理后，再扣合上下半壳完成组装，不需要额外的专用工装，现场维修替换的便利性较强。尖头部分的结构做了可微调设计，即便装配过程中出现轻微的位置偏差，也可以通过简单的工具调整对位，不会因为微小的加工误差导致整个接头报废，适配小批量加工、现场维修的实际使用需求。
