多自由度桁架式作业机械手结构设计

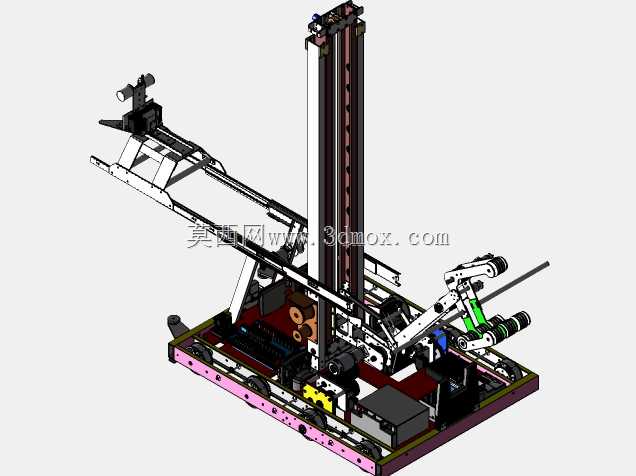

该机械手采用桁架式主体架构，底部为矩形安装基座，基座上集成了行走轮组与定位锁紧组件，可适配固定工位安装或沿预设轨道移动的作业需求，基座安装边界需预留至少150mm的周边操作空间，用于线缆布设与日常维护操作。主体立柱采用双导轨垂直布置结构，垂直行程覆盖0.8m至2.2m的作业高度范围，可满足不同高度工位的取放、操作需求，垂直滑台搭载了配重平衡组件，降低垂直驱动的负载扭矩，提升升降动作的平稳性。水平伸展臂采用多段铰接式结构，末端搭载多轴执行端，可实现水平方向1.2m范围内的伸缩与角度调整，执行端预留了标准工具安装接口，可根据作业场景更换夹爪、吸盘、操作工具等不同末端执行器。从设计思路来看，该结构优先考虑了狭小空间内的作业覆盖能力，将垂直升降、水平伸缩、多关节调整的动作模块进行集成，相比传统关节型机器人，桁架式主体具备更高的结构刚性，可承载更大的末端负载，适合在固定产线中完成重复性的物料转运、工件装配、设备操作等任务。在实际应用场景中，这类机械手可部署在自动化产线的上下料工位，完成机床工件的取放、周转箱内物料的分拣码放，也可搭载检测探头完成工件的多维度检测作业，还可适配特殊作业环境完成高危工位的操作替代。结构设计上，所有传动部件均采用模块化安装方式，导轨、丝杠、驱动电机等部件均可单独拆卸更换，降低后期维护成本，基座底部的调平组件可适配存在一定平面度误差的安装地面，无需额外制作高精度安装基础。布线采用拖链内置式设计，所有动力线缆、信号线缆均收纳在拖链内部，避免动作过程中线缆剐蹭或拉扯，提升设备运行可靠性。末端关节采用谐波减速结构，具备较高的传动精度，可满足对定位精度有一定要求的装配作业需求，整体结构的运动包络经过仿真验证，各动作路径无干涉，可在预设工作范围内完成全角度无卡顿动作。
