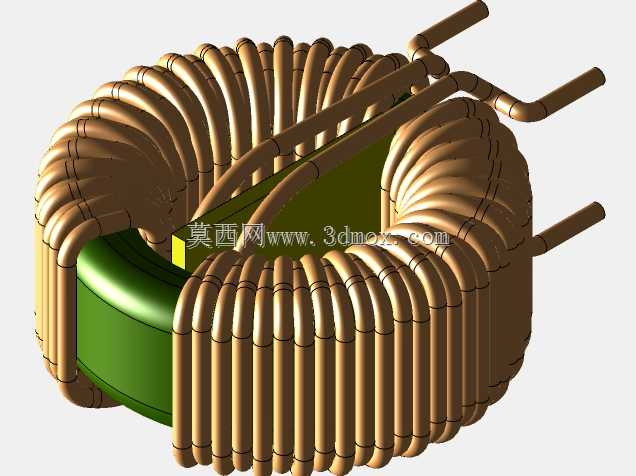

10A环形磁芯共模EMC滤波电感结构

在工业控制板卡、开关电源、伺服驱动设备的端口防护设计中，这类环形绕线滤波元件是解决传导类电磁干扰问题的核心被动器件，主要作用是抑制线路上的共模干扰信号，避免设备自身产生的电磁噪声沿供电或信号线路向外传导，同时阻挡外部电网中的尖峰杂讯侵入设备内部，保障敏感电路的工作稳定性。不同于差模滤波的单绕组结构，这款元件采用双绕组对称绕制在环形铁氧体磁芯上的设计思路，绕制过程中严格控制两组绕组的匝数一致、走线对称，确保工频或直流工作电流流过时，两个绕组产生的磁通在磁芯内部相互抵消，避免磁芯出现饱和问题，同时对共模干扰信号呈现极高的感抗，将干扰能量转化为热能耗散。从结构细节来看，环形磁芯外部做了绿色绝缘包覆处理，避免绕制过程中漆包线的绝缘层被磁芯边缘毛刺划伤，也能提升绕组与磁芯之间的耐压等级，适配常规AC220V、DC48V等常见供电端口的绝缘要求。绕组采用高强度漆包铜线多层密绕排布，引脚采用硬铜引线折弯成型，预留的引脚长度和折弯角度充分考虑了PCB插装的焊接需求，引脚间距符合常规板卡的布局规范，安装时可直接插入对应孔径的PCB焊盘完成波峰焊或手工焊接，不需要额外的固定结构件，磁环本体的外径、高度尺寸适配多数紧凑型电源模块的内部安装空间，不会和周边的电容、散热片等元件产生结构干涉。实际选型应用中，这类10A额定电流的滤波电感常布置在设备电源输入端口的整流桥前后，配合X电容、Y电容组成完整的EMI滤波网络，满足工业级设备的电磁兼容测试要求。建模过程中还原了绕组的层叠排布细节、引脚的折弯弧度以及磁芯的绝缘层特征，可直接用于电源模块的结构布局校验、整机EMC方案的虚拟样机搭建，帮助结构设计人员提前确认元件的安装边界，避免后期打样时出现元件与壳体、周边器件的空间冲突，也能为电路设计人员提供直观的元件形态参考，优化PCB走线的布局路径，缩短产品的开发验证周期。
