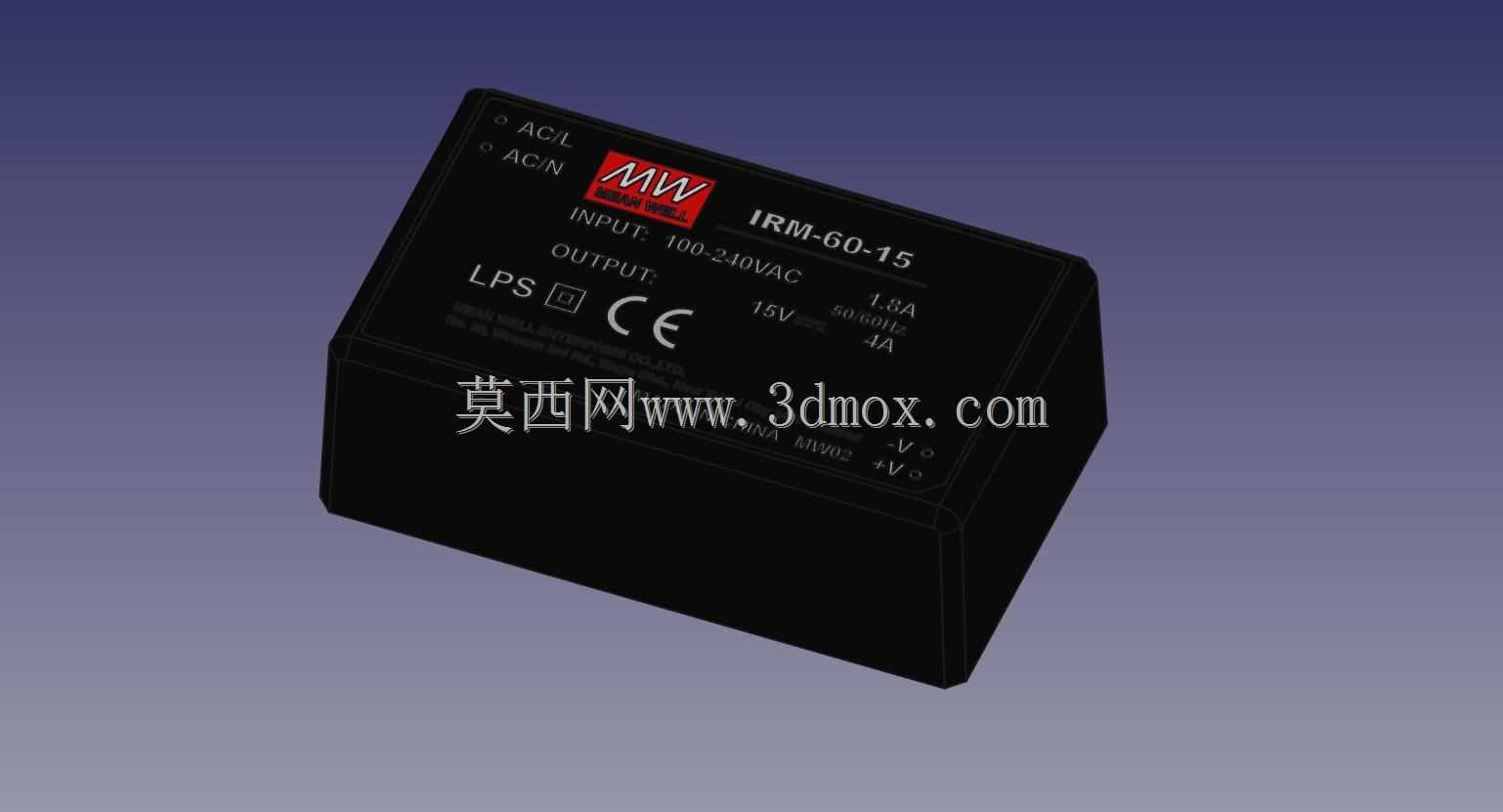

明纬IRM-60-15交直流变换器三维结构

在工业控制、小型机电设备、嵌入式供电系统的设计环节中，这类密封式交直流变换模块是板载供电、紧凑空间内电源转换的常用选型，做三维结构建模时需要精准还原其外形与安装边界，才能给后续的壳体开孔、PCB布局、安装位预留提供准确的参考依据。这款模块采用全密封塑壳封装，外壳做了哑光黑的阻燃材质处理，表面丝印清晰标注了输入输出参数、认证标识与接线端口定义，建模时需要把表面的字符凹凸、边角的脱模斜度都做还原，才能保证模型和实物的外观一致性。从实际应用场景来看，这类模块常被用在小型工控板、智能家居控制盒、小型通讯设备、低压直流供电的传感节点中，不需要额外搭建外围电源电路，直接接入市电交流输入就能输出稳定的15V直流，省去了分立电源元件的布局空间，也降低了电源部分的EMC设计难度。设计建模的时候，首先要确认模块的整体长宽高尺寸，其边角做了小圆弧过渡，避免安装时剐蹭导线或周边元件；输入侧的两个交流接线端、输出侧的直流接线端的位置和引脚间距要严格匹配实物尺寸，否则后续做接线端子配合、线束走形的时候会出现干涉问题。模块底部是平整的安装面，通常可以采用背胶粘贴或者螺丝固定的方式安装在设备壳体内腔或者PCB旁的安装柱上，建模时要预留出安装位的避让空间，比如底部如果用螺丝固定，要对应留出螺丝头的沉孔空间，避免模块安装后出现翘起、贴合不严的问题。外壳表面的散热槽虽然没有做外露的大面积鳍片，但塑壳本身的材质导热特性配合内部灌封结构，能满足60W功率下的长期散热需求，建模时不需要额外添加散热结构，只需要还原外壳的表面纹理和标识细节即可。从结构设计的角度看，这类模块的三维模型除了用于设备整体的装配干涉检查，还能用于生成产品的爆炸图、装配指导示意图，让生产组装环节的操作人员能清晰识别模块的安装方向与接线位置，避免接反输入输出导致模块烧毁。另外在做设备的安规设计时，模型的精准尺寸能帮助设计人员确认模块高压输入侧和周边低压元件的爬电距离是否符合安规要求，提前规避安规测试不通过的风险。
