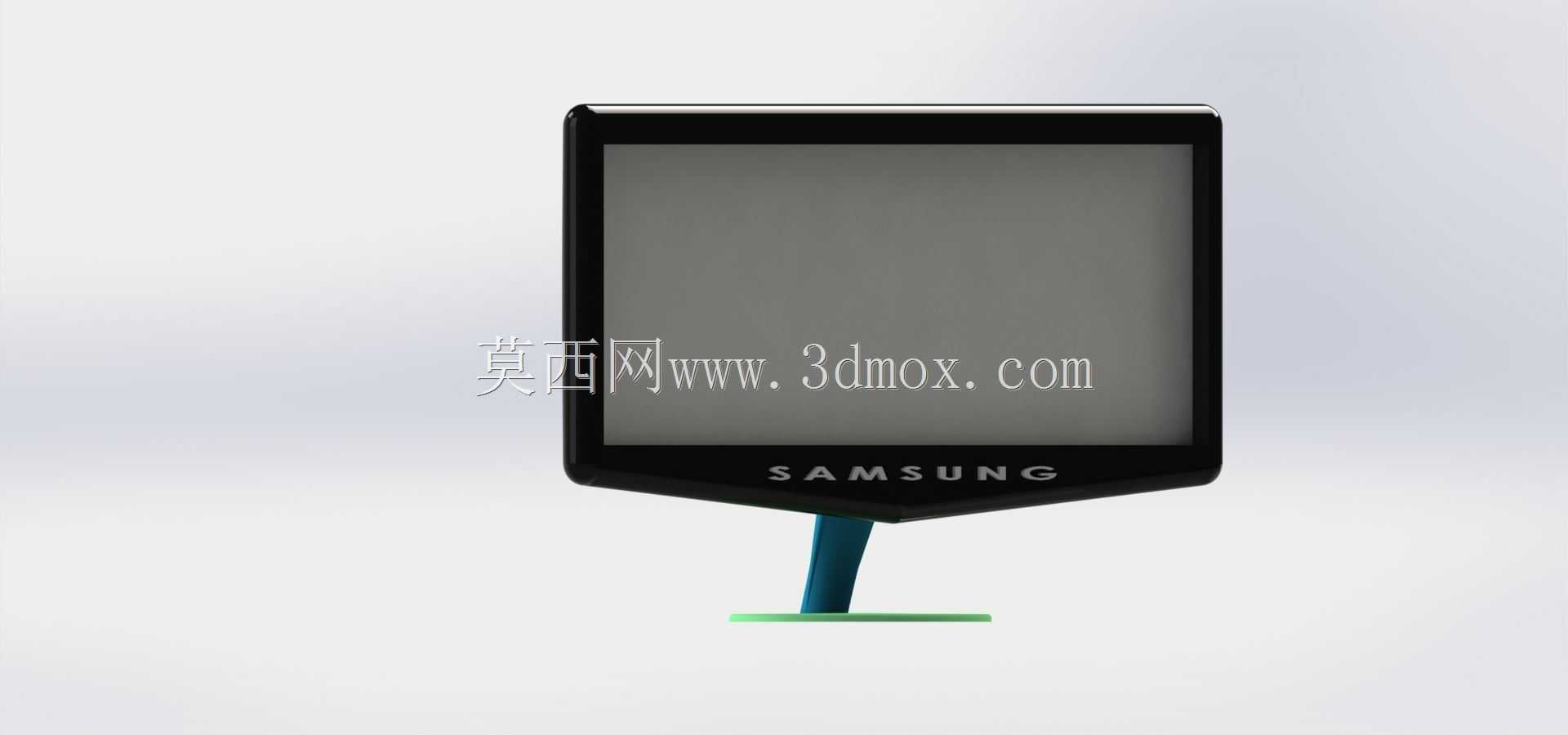

三星宽屏液晶桌面显示设备结构建模

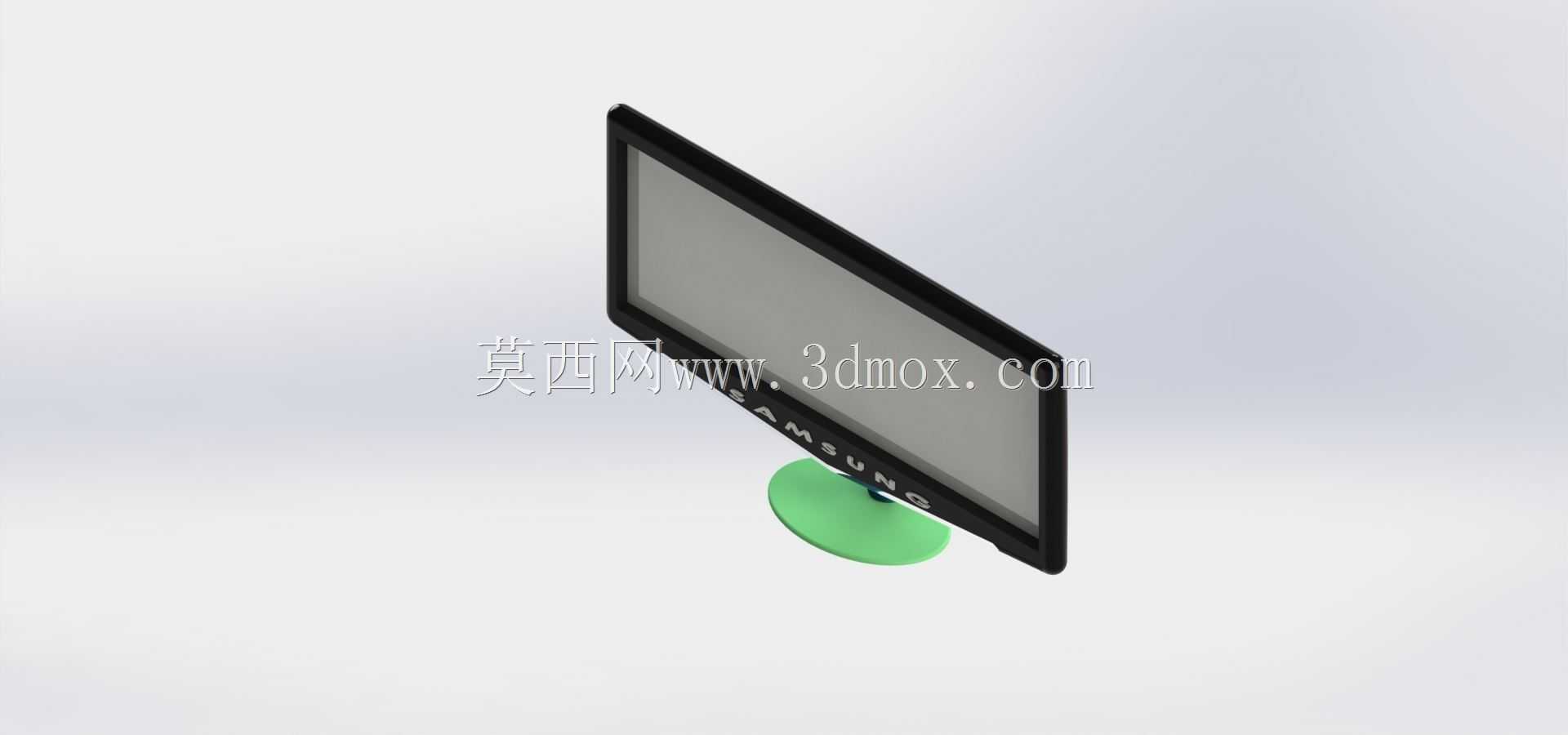

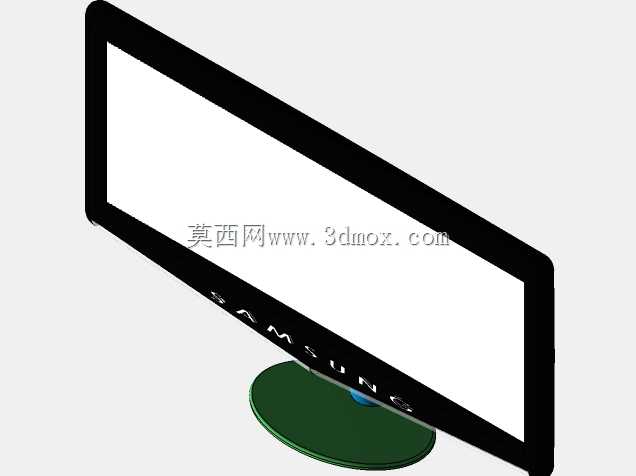

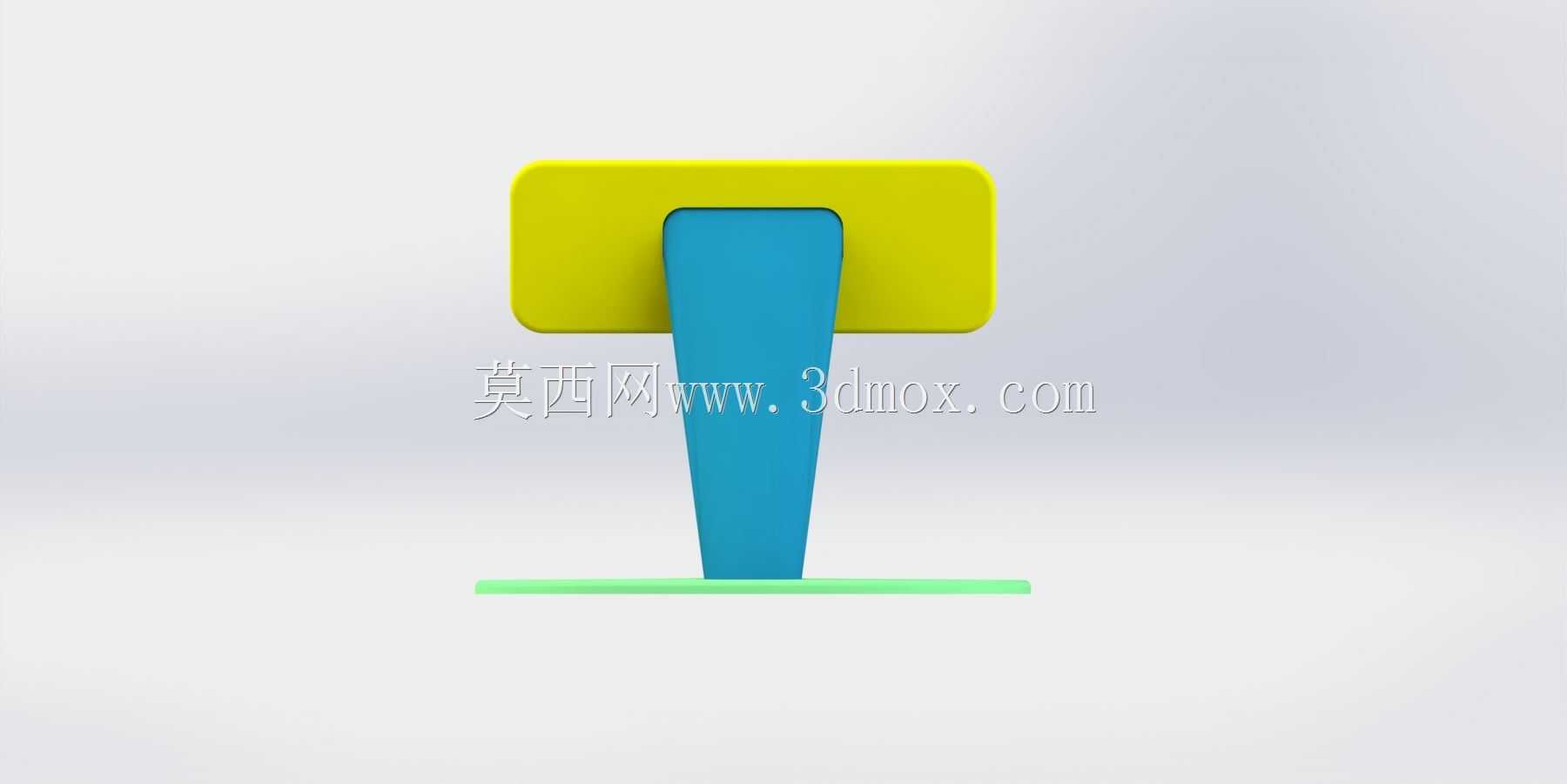

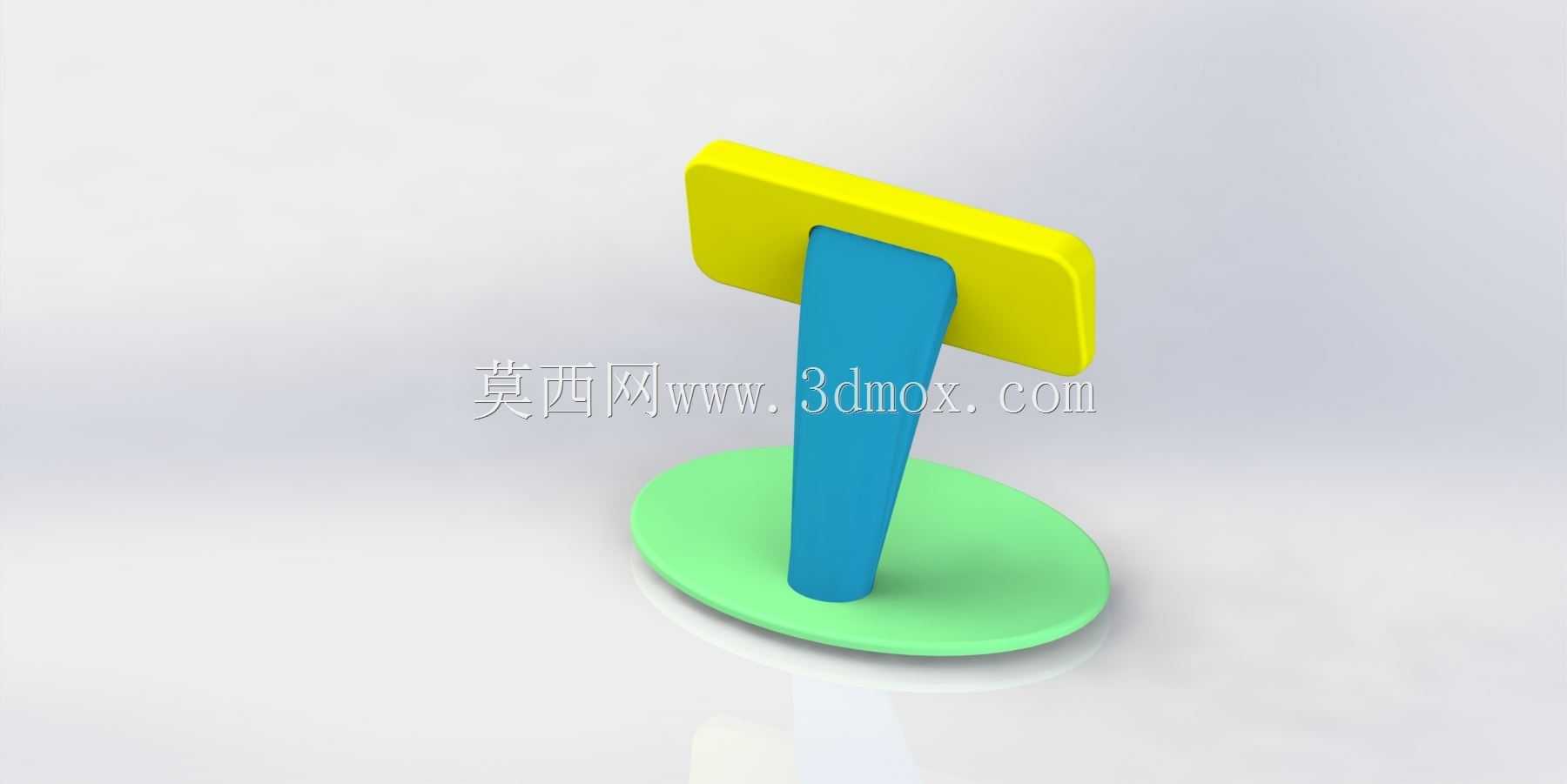

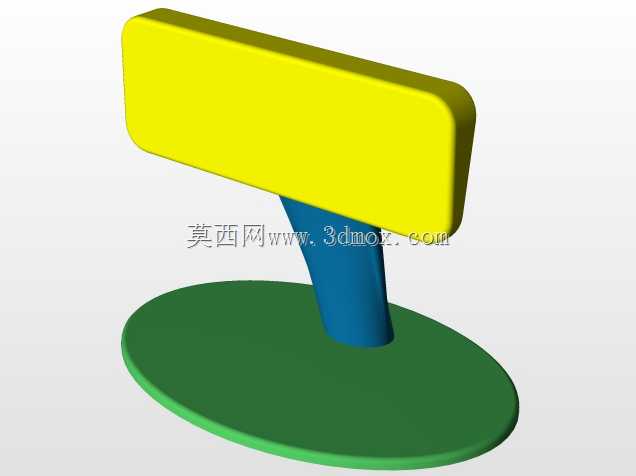

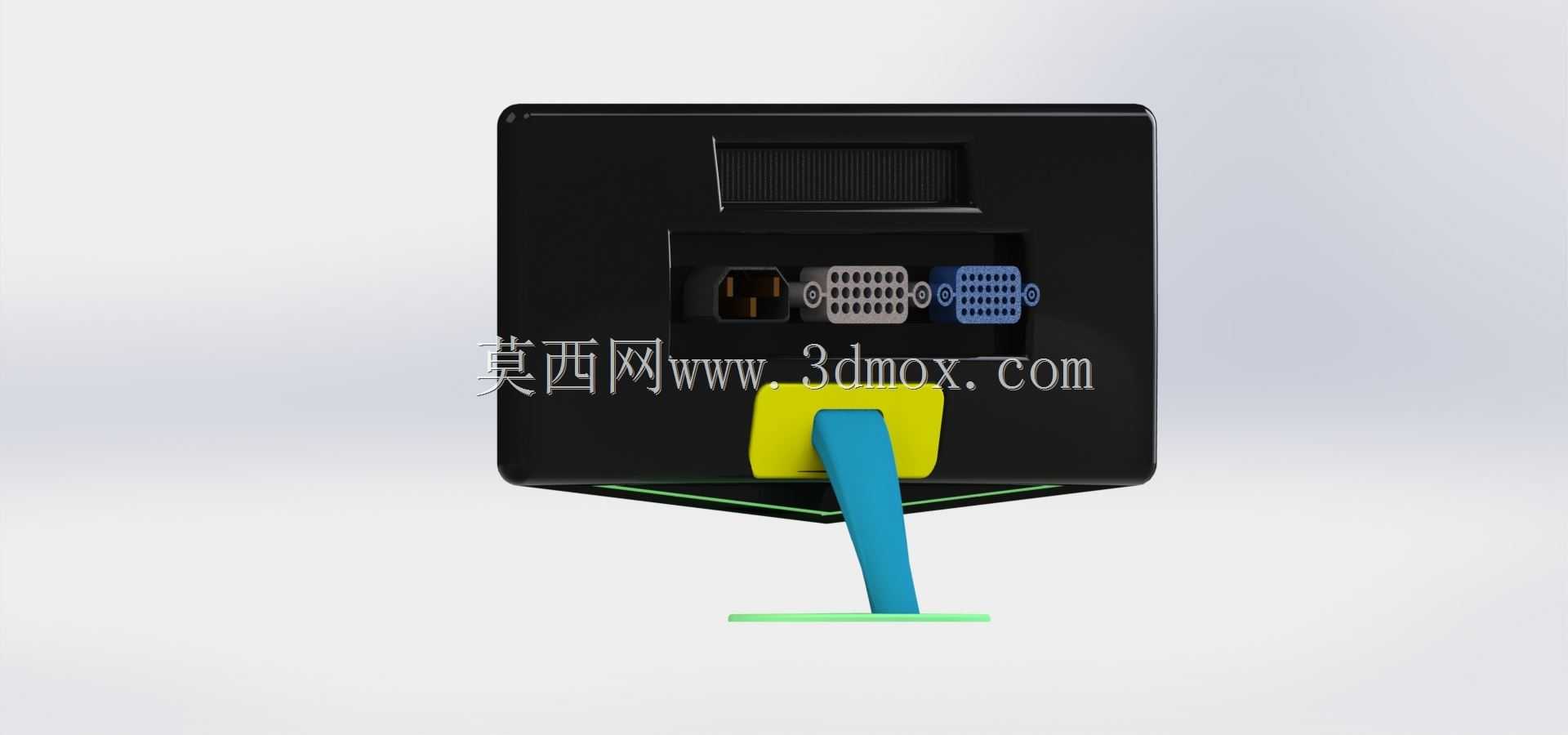

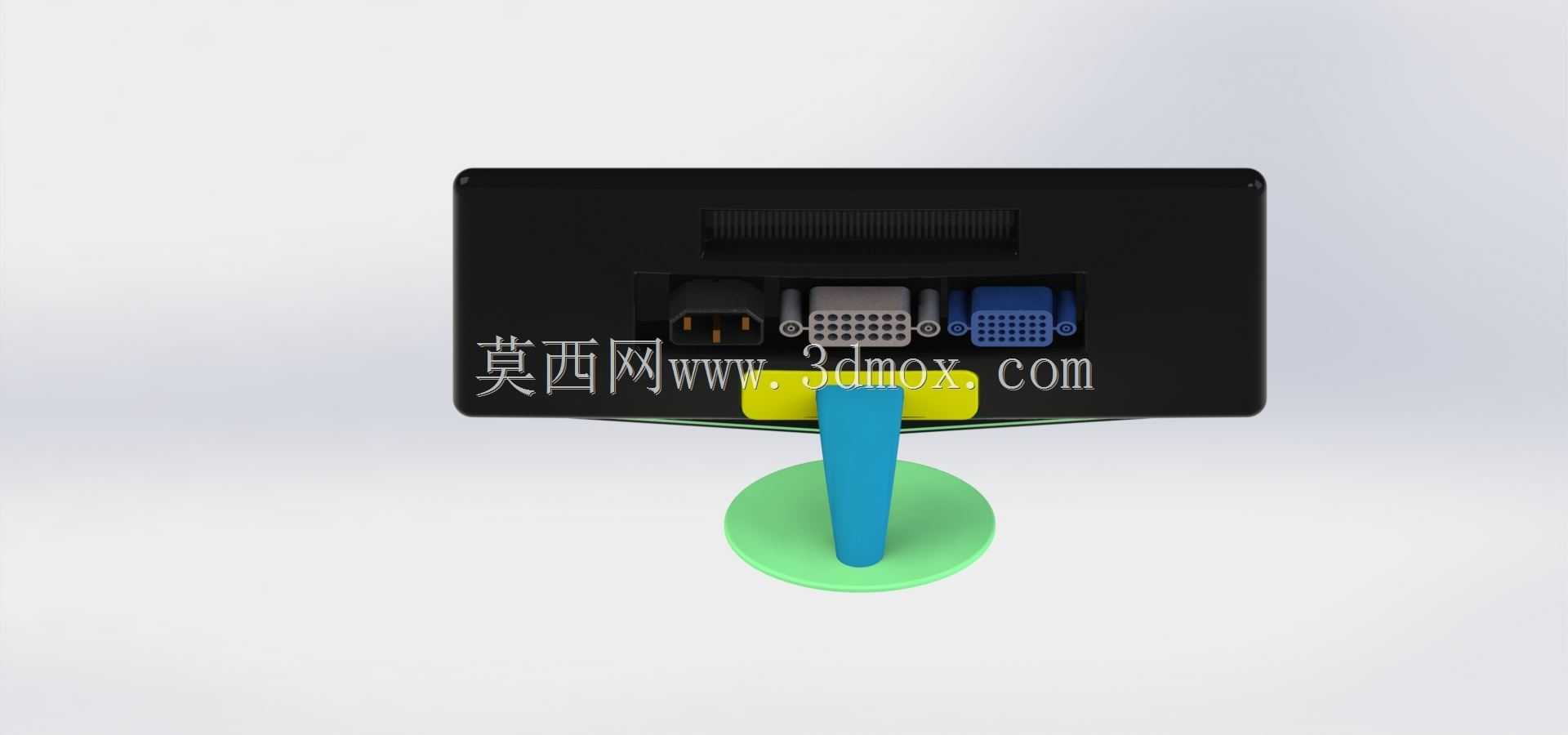

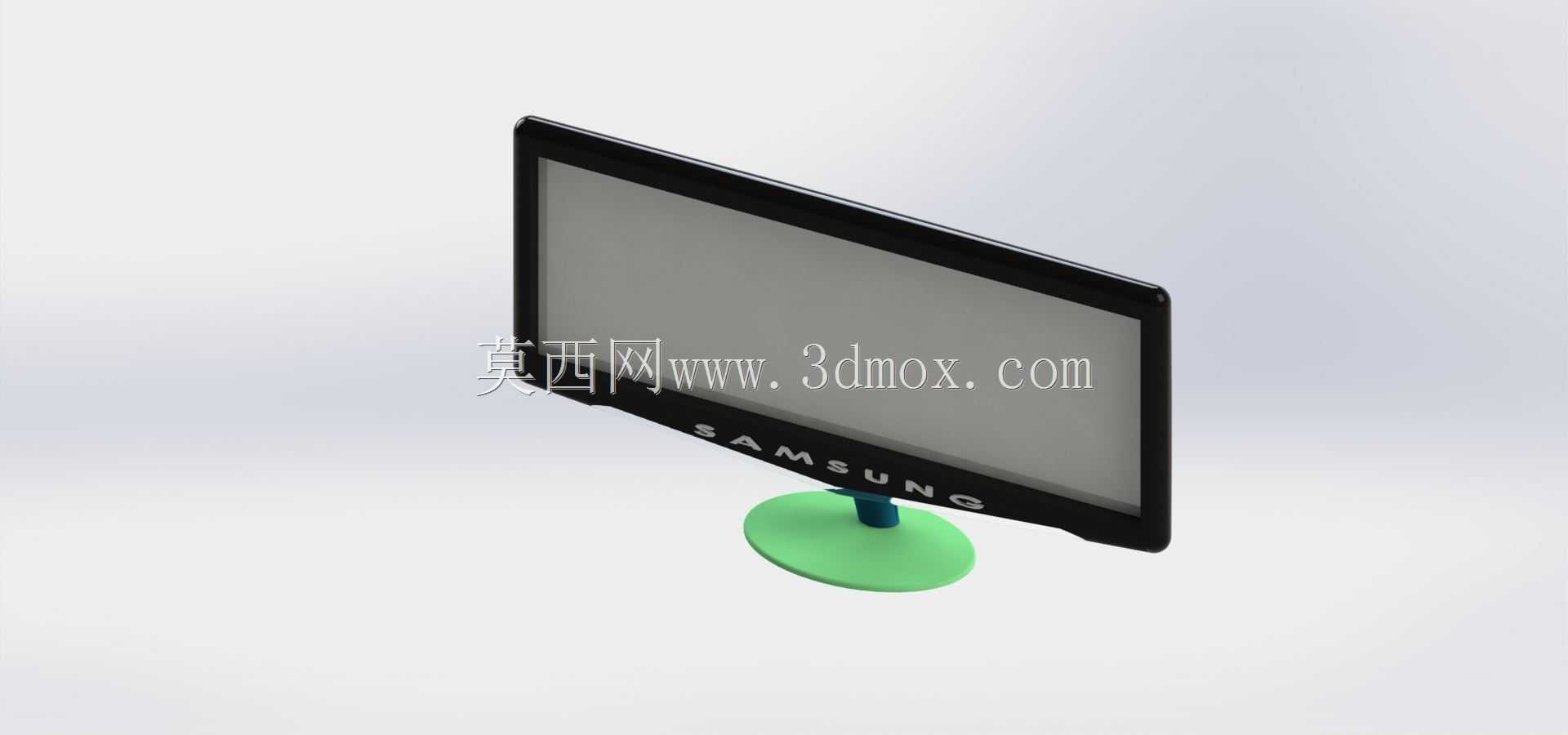

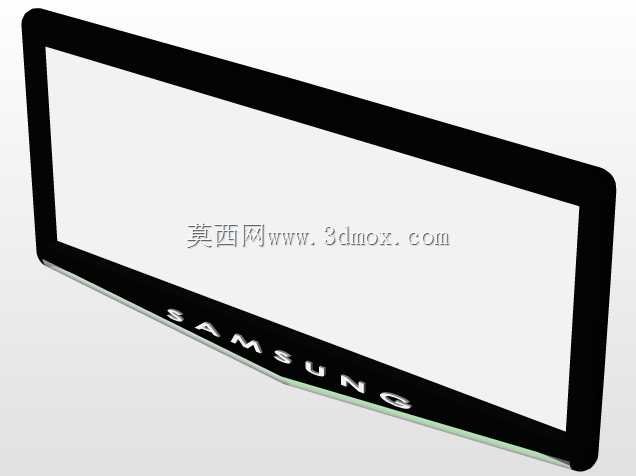

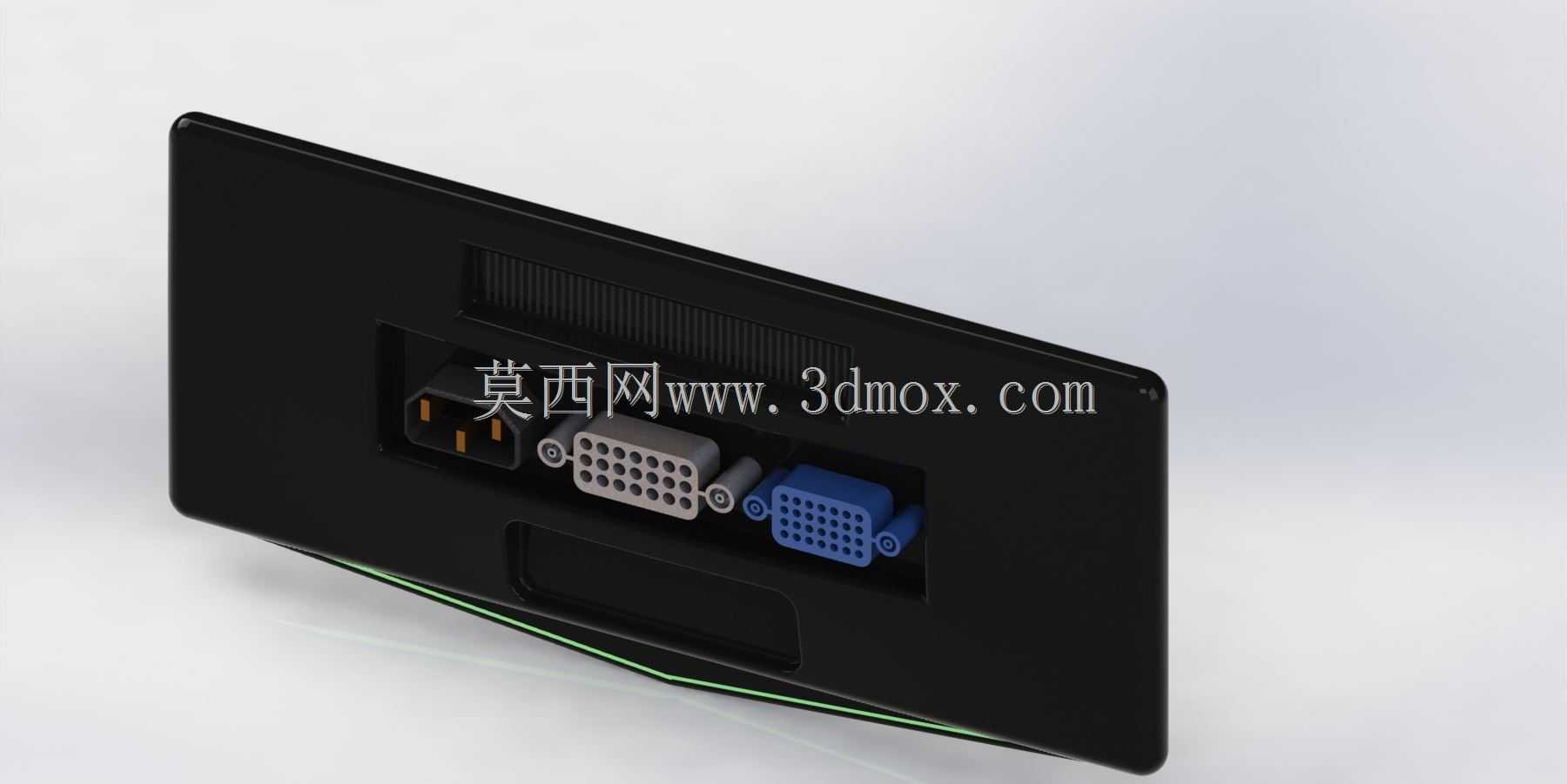

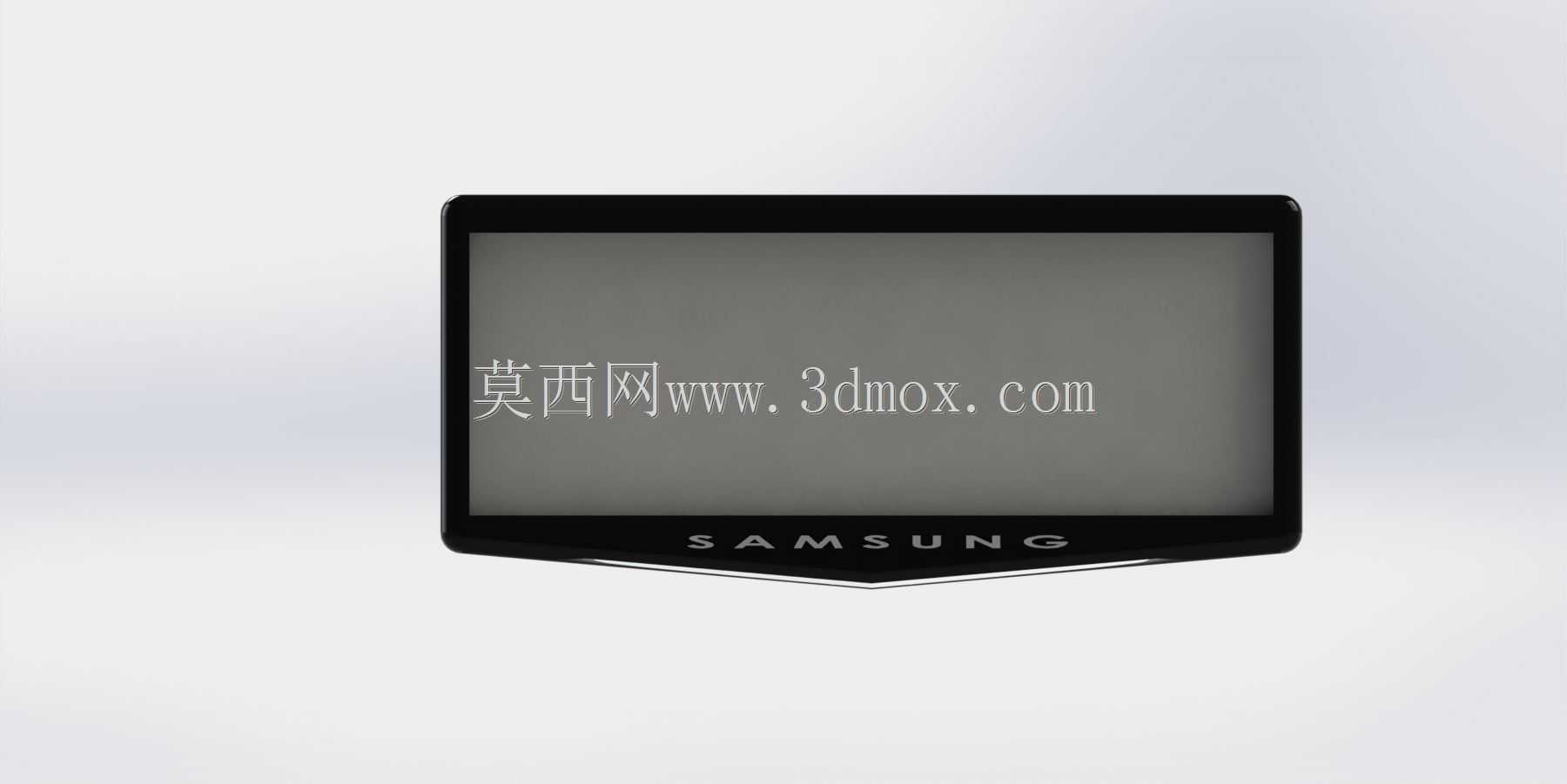

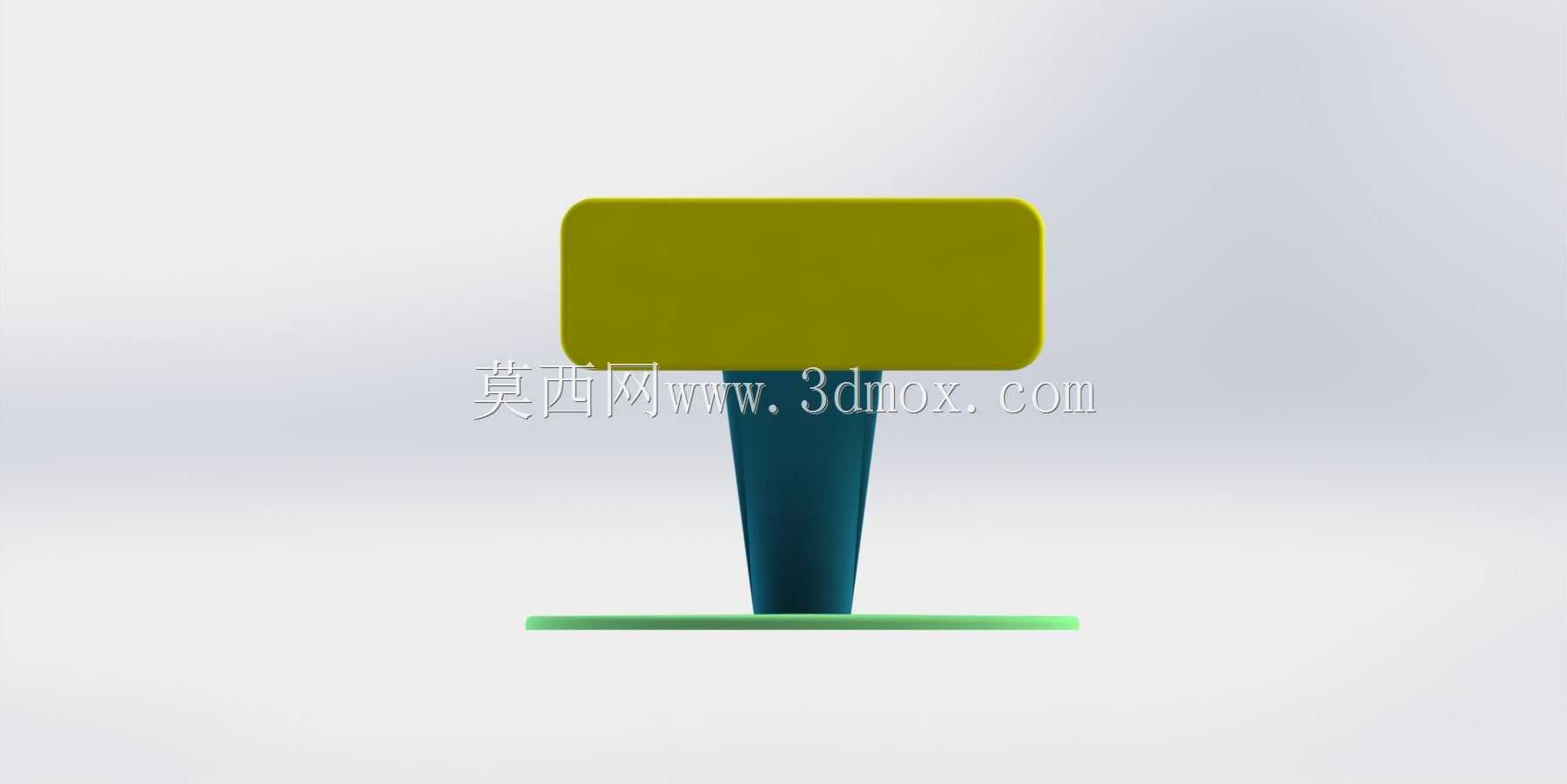

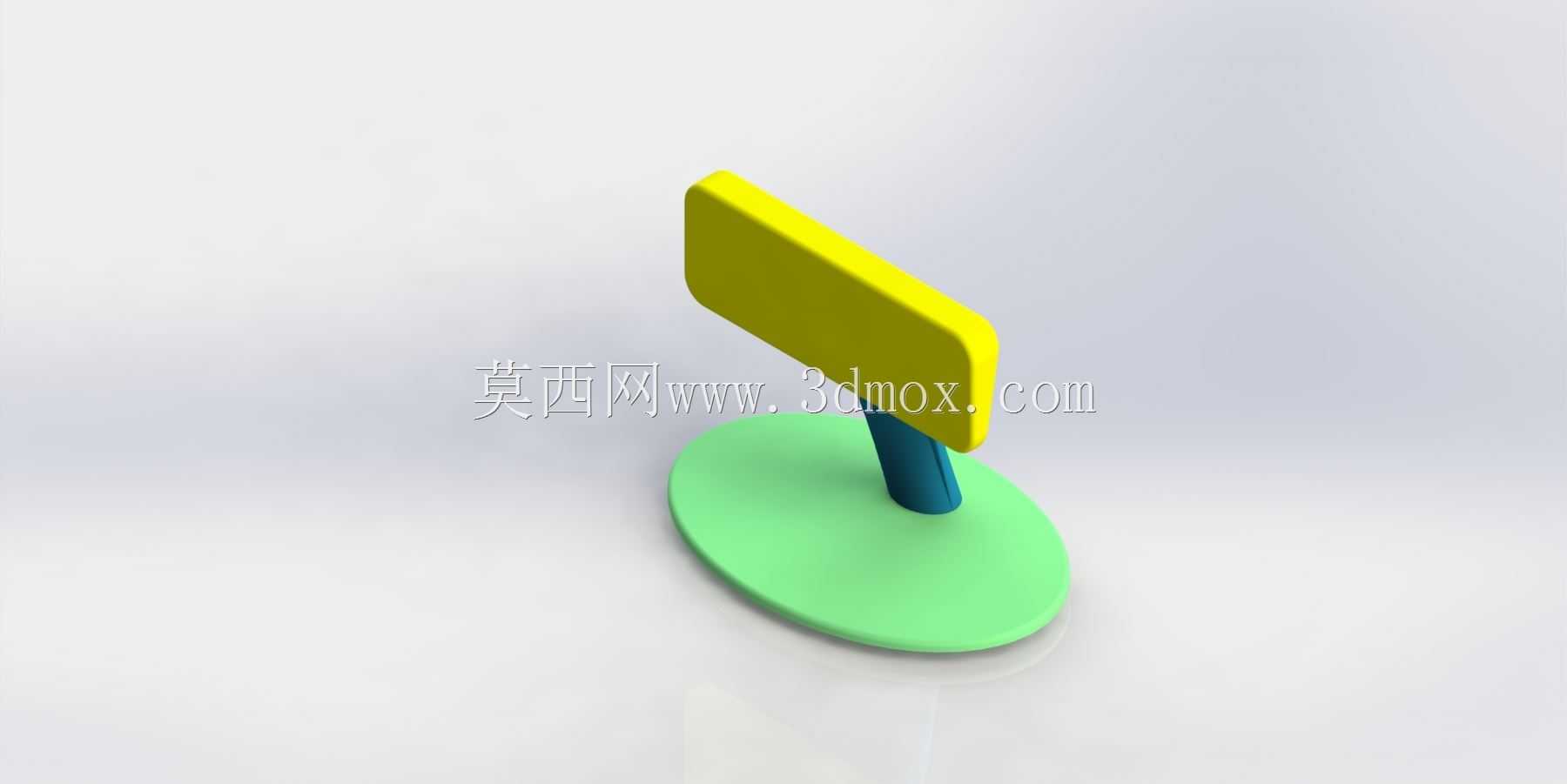

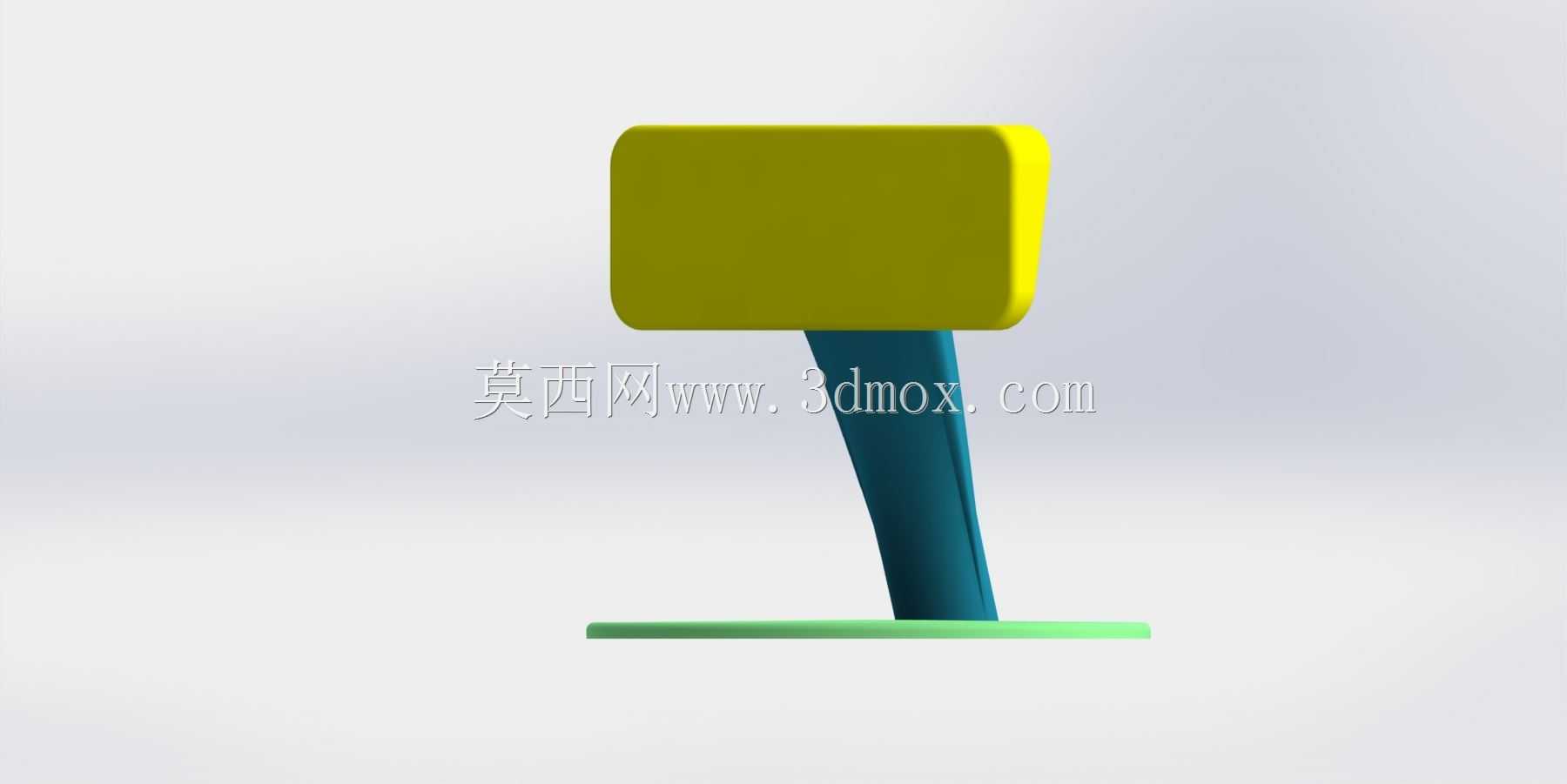

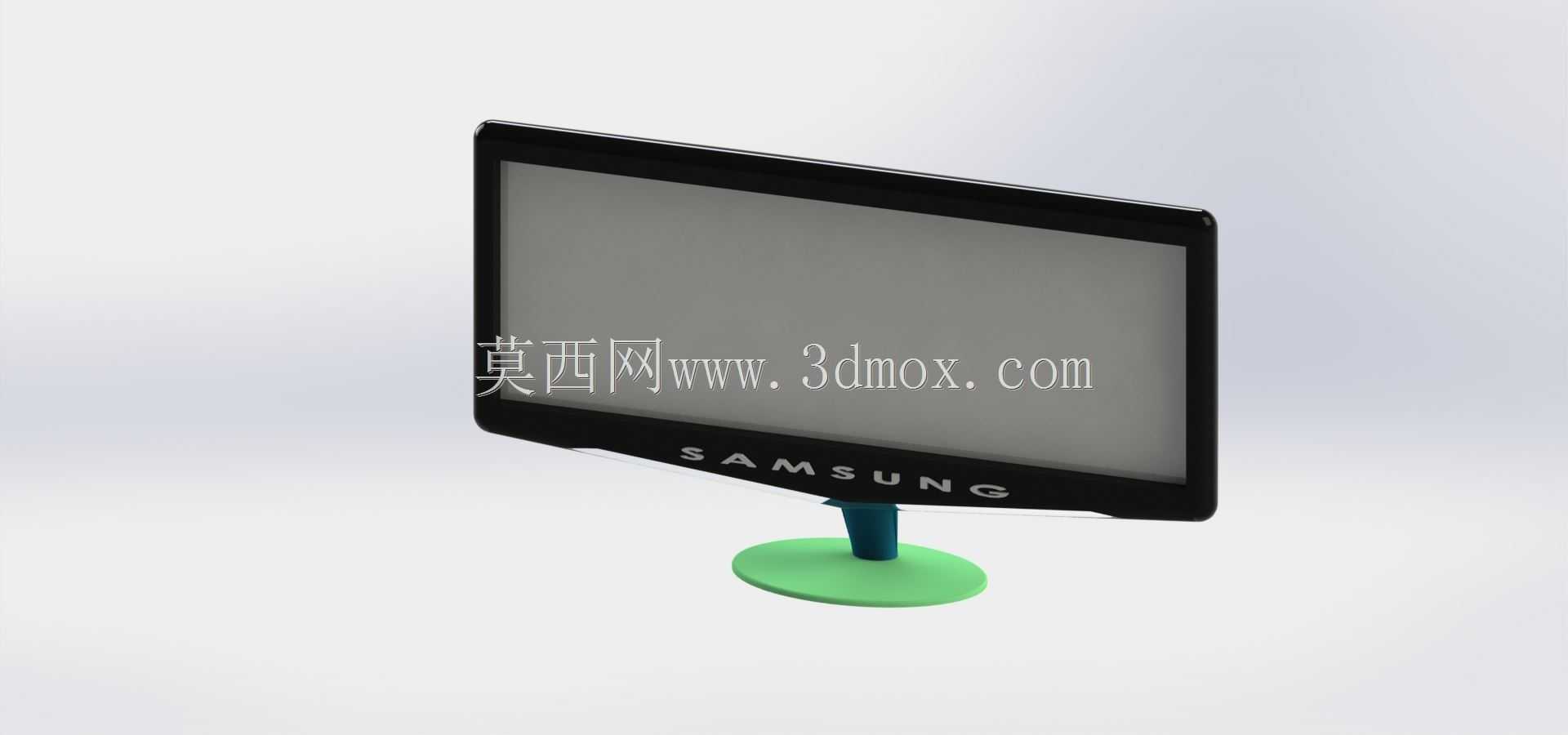

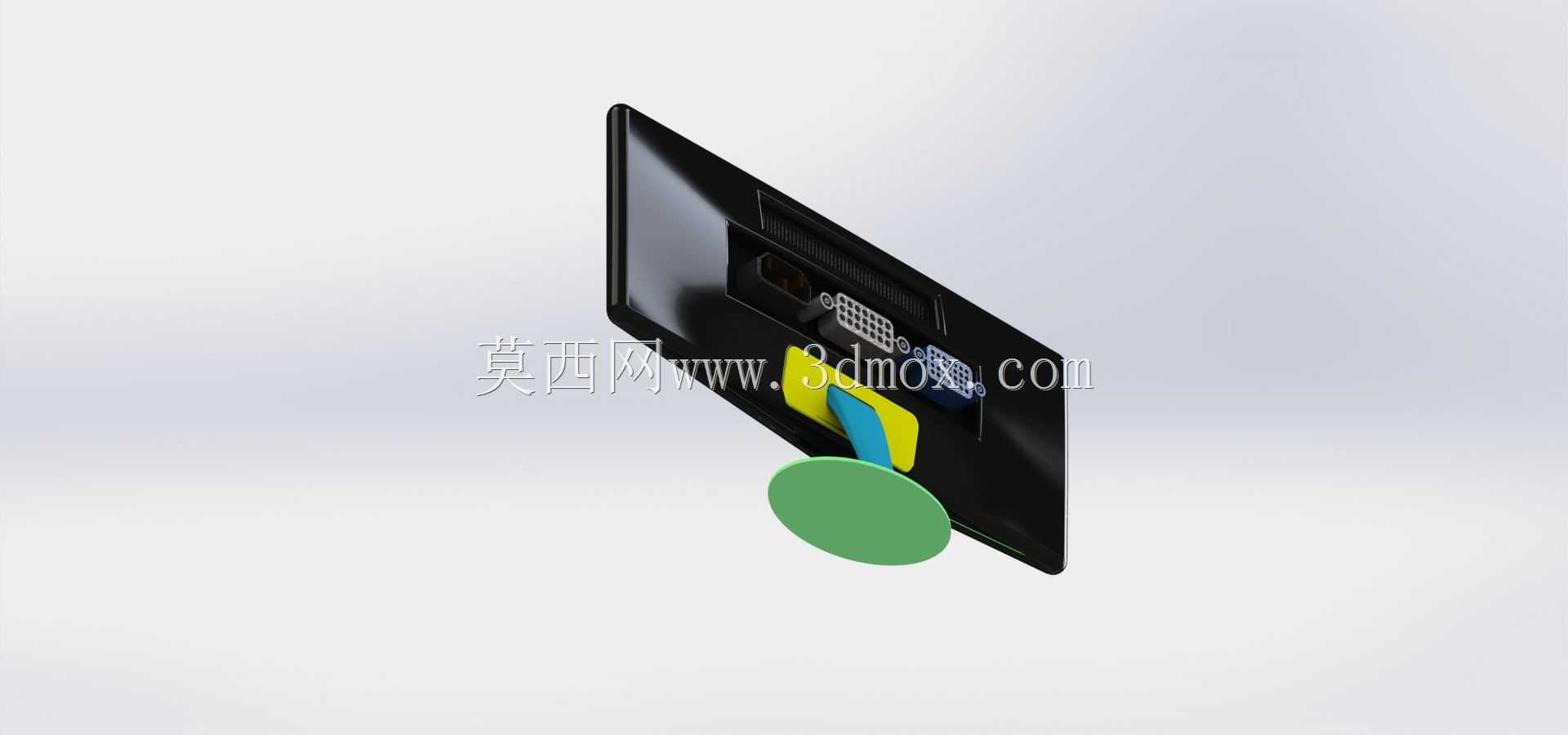

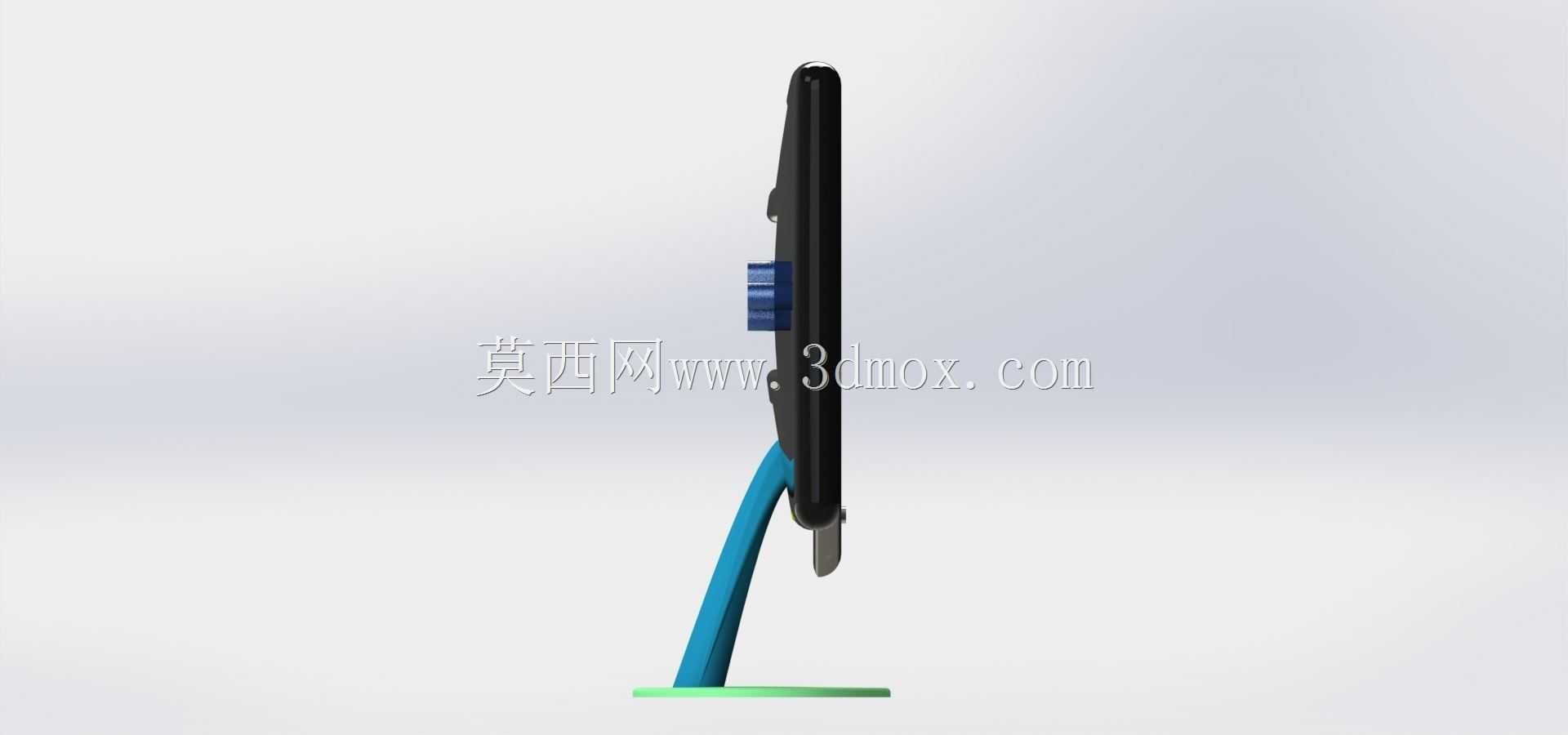

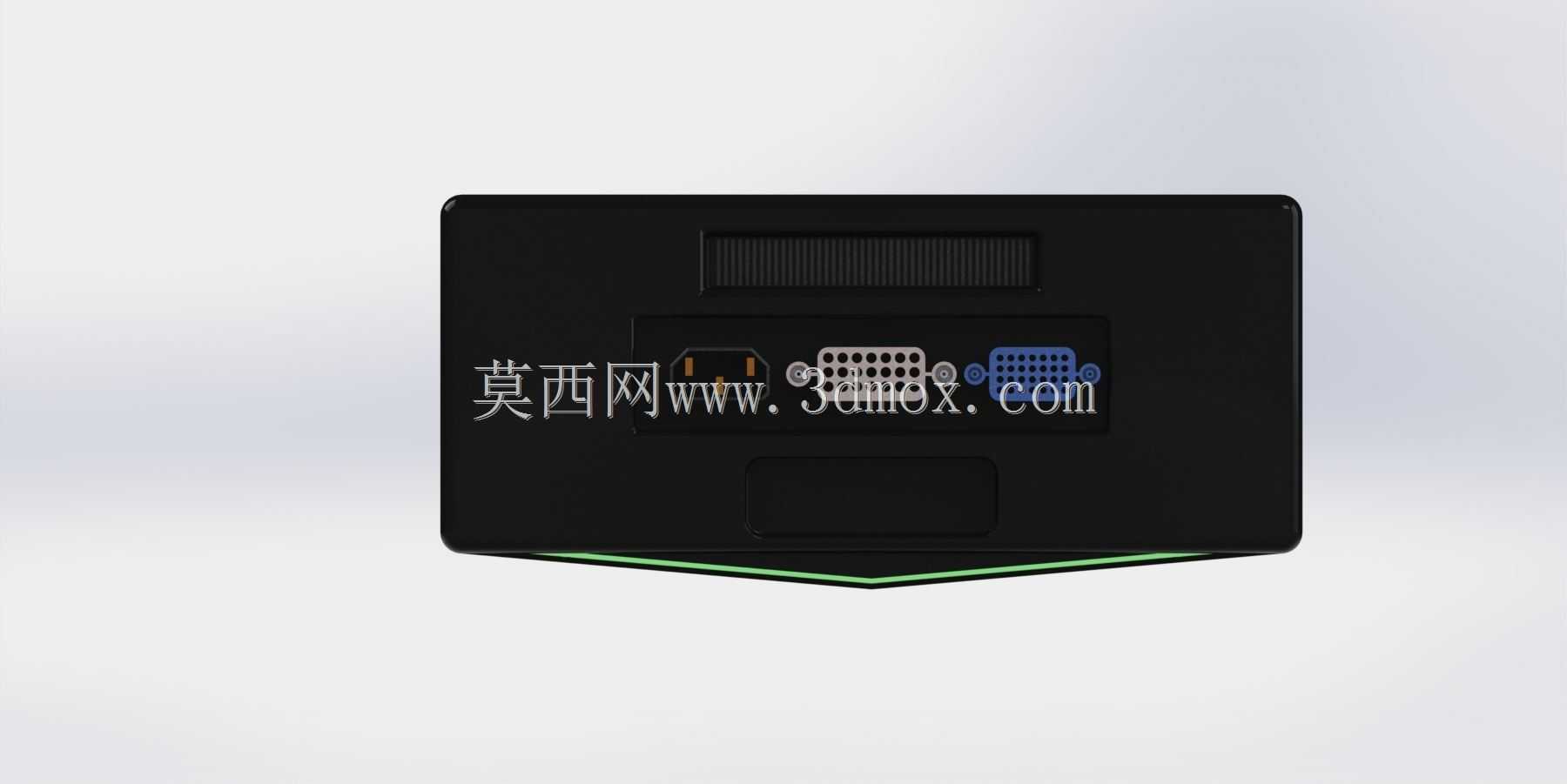

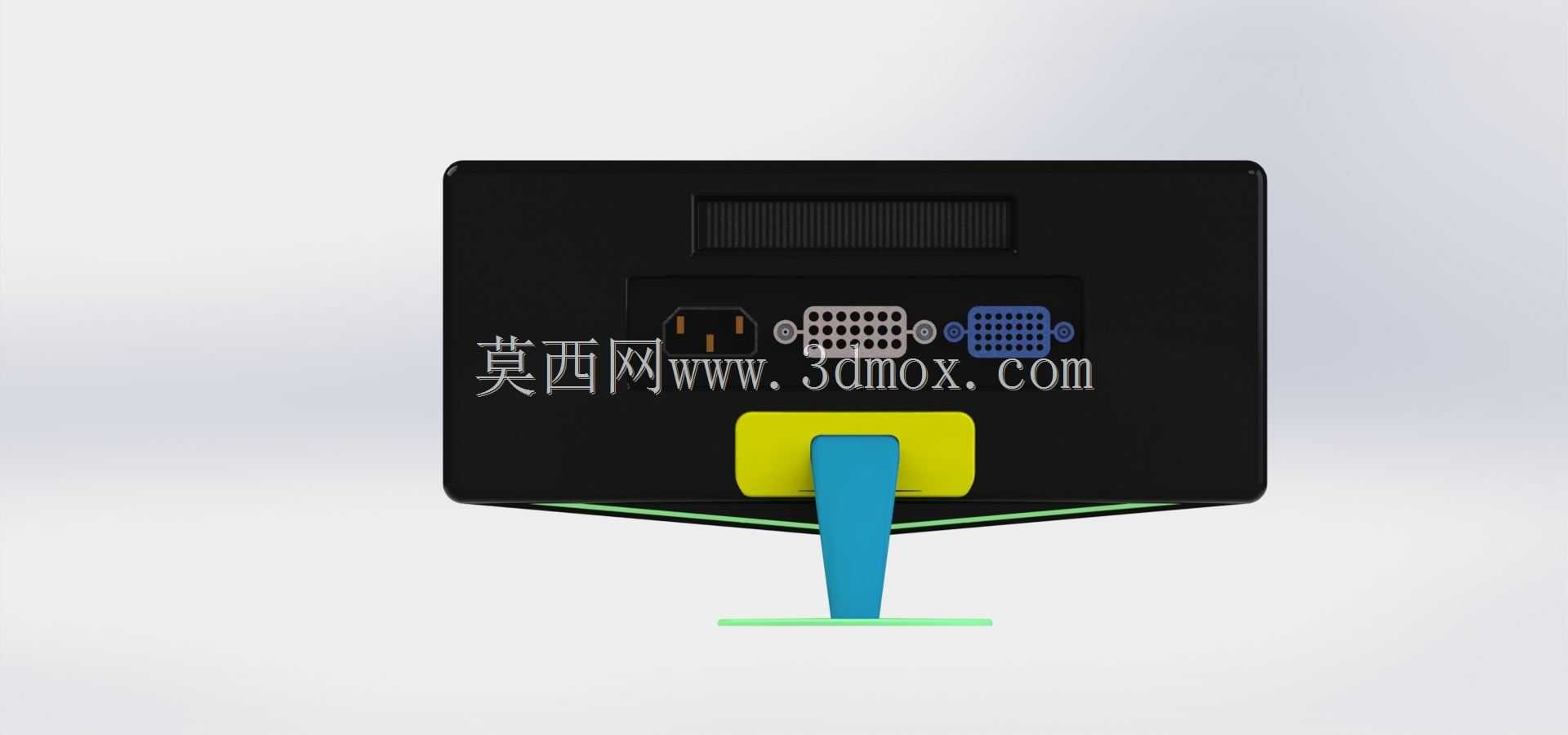

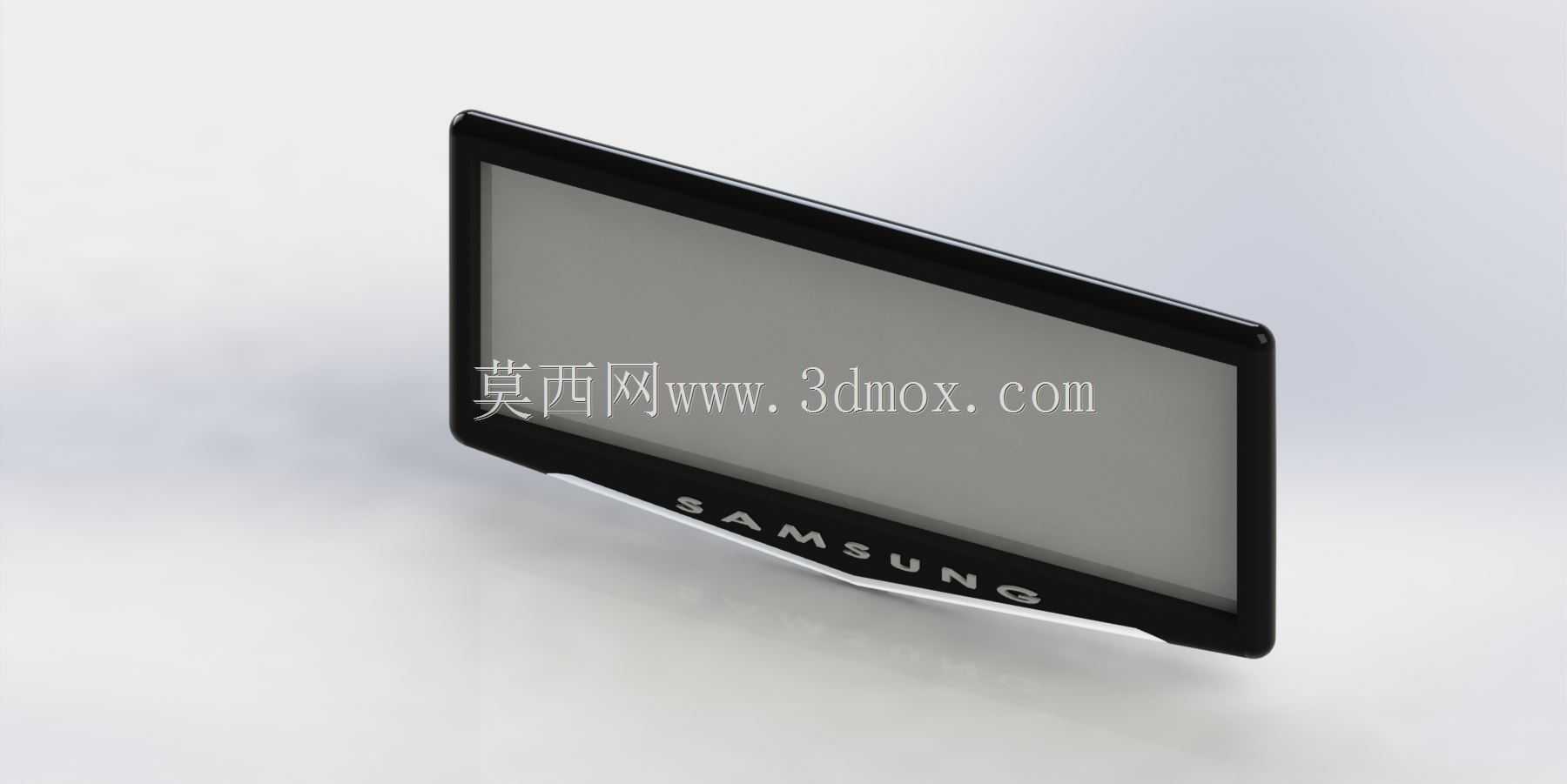

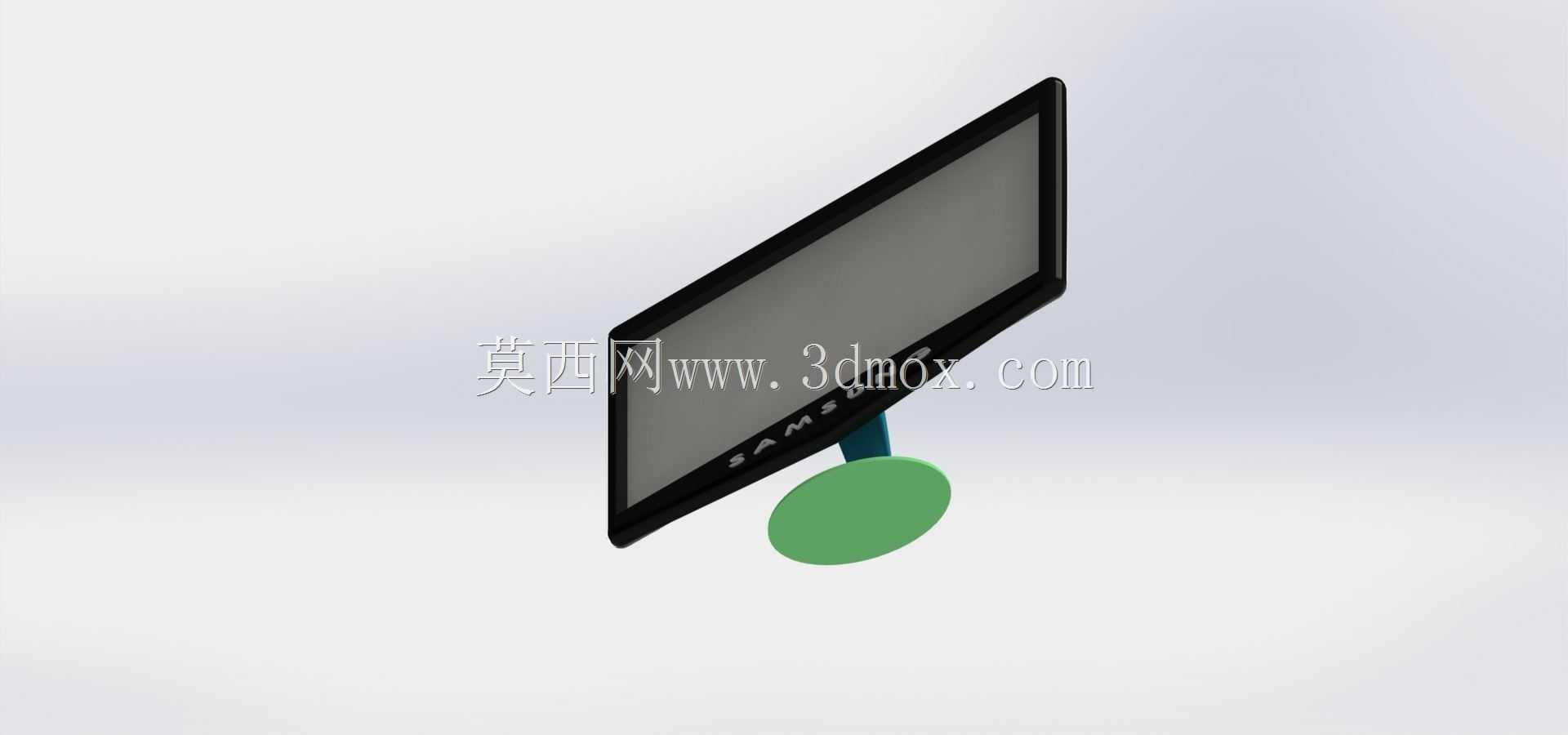

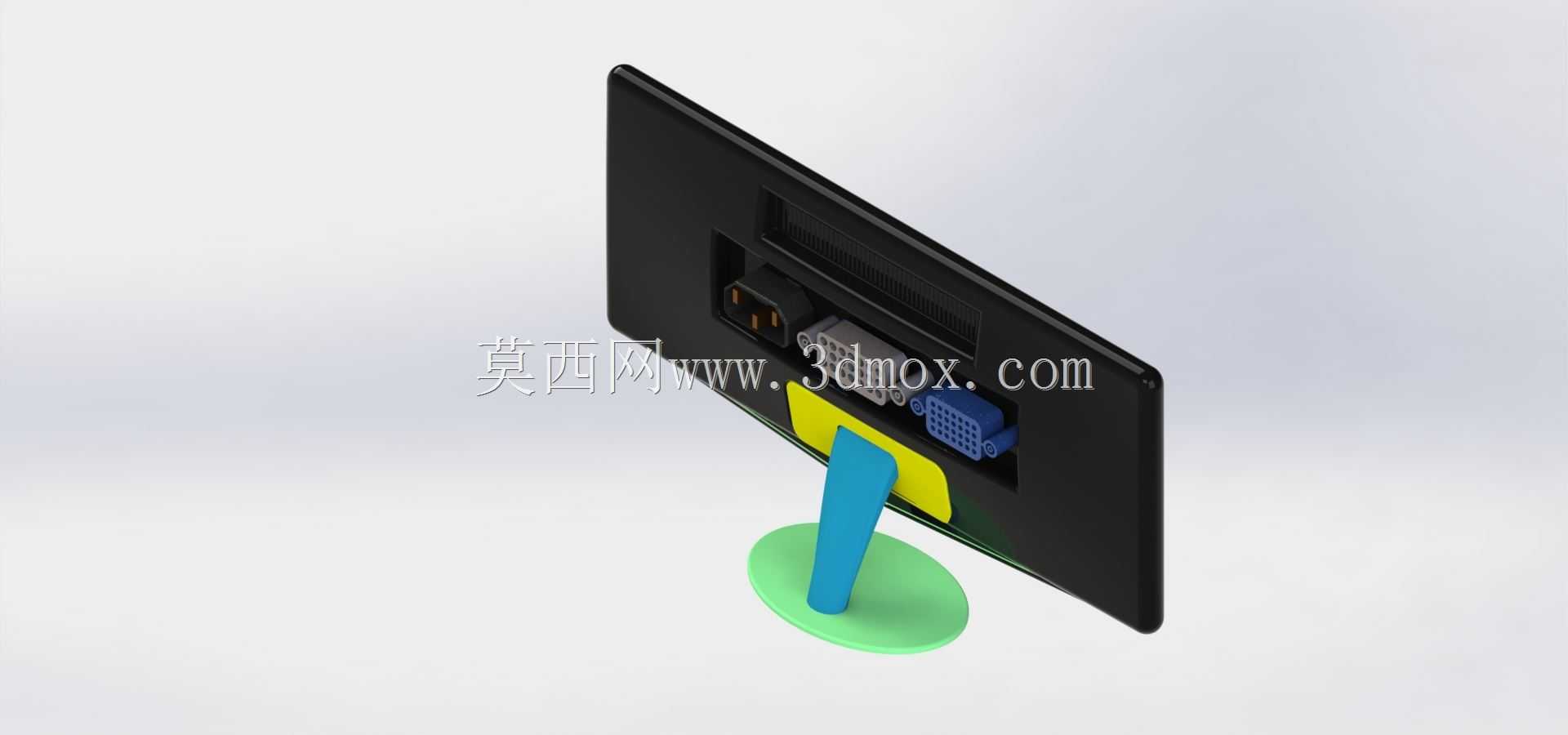

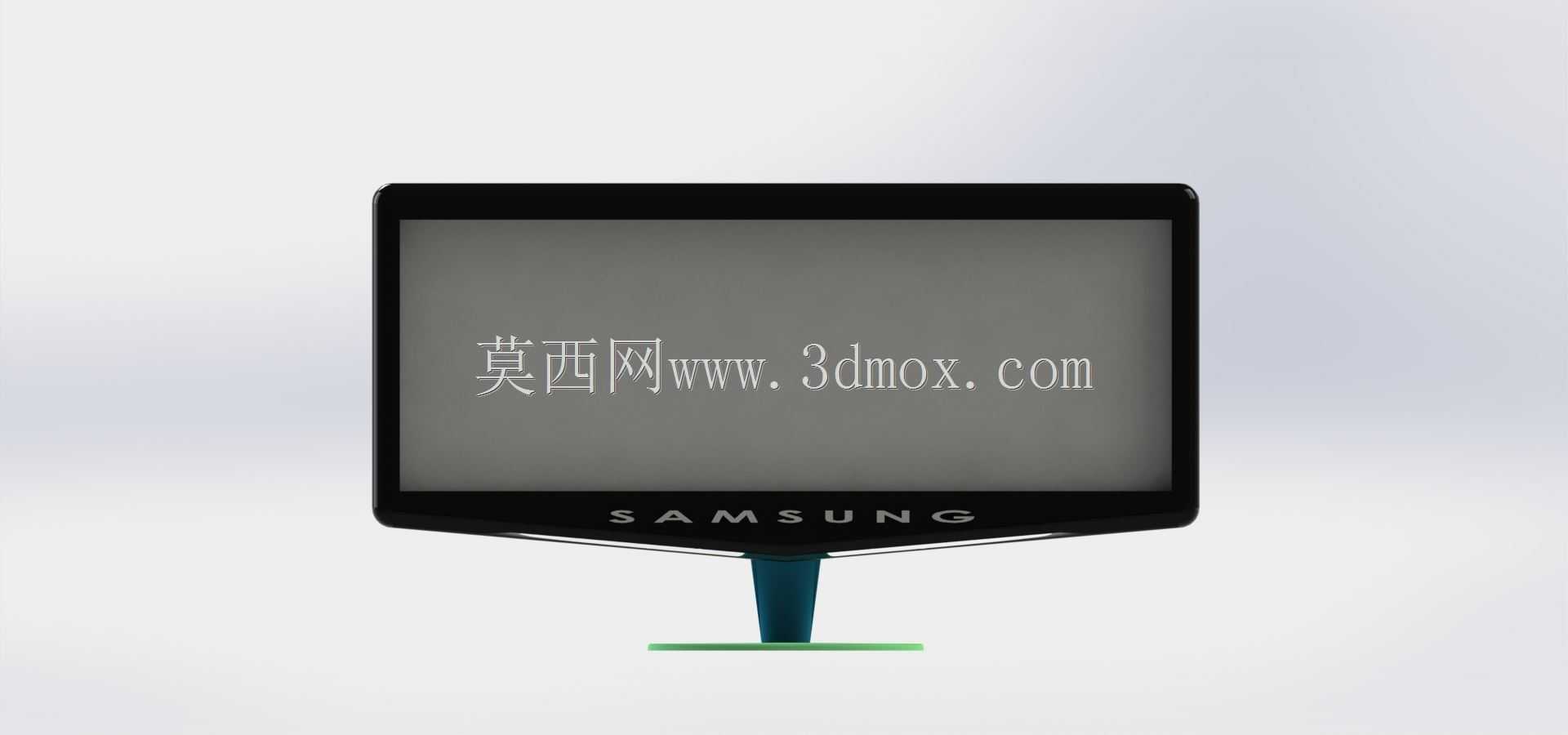

日常办公与工业工位的视觉信息输出环节，桌面显示设备的结构合理性直接影响长时间使用的舒适度与安装适配性，这款三星液晶显示设备的三维建模，完全围绕实际工位部署的真实需求展开结构还原。从实际应用场景来看，这类显示设备覆盖普通办公桌面、工业设备操作工位、监控调度台等多个场景，建模过程中优先还原了屏幕主体与支撑底座的连接结构，屏幕边框采用窄边注塑壳体设计，下边框预留品牌标识的安装位，壳体边缘做了微小的圆角过渡，避免装配过程中出现锐边划伤的问题，同时也符合消费电子类产品的外观安全规范。支撑结构部分采用单立柱连接圆形底座的设计，立柱与屏幕背部的连接位预留了俯仰角度调节的转动间隙，可实现屏幕上下倾斜角度的调整，适配不同坐姿下的视线角度，圆形底座采用大直径平面设计，接触桌面的面积足够支撑屏幕整体的重心，即使屏幕调整到最大前倾角度，也不会出现重心偏移倾倒的问题，底座底部预留了防滑胶垫的安装槽位，可粘贴橡胶防滑垫增大与桌面的摩擦力，避免桌面光滑时设备出现滑动移位。从设计思路上，建模时优先保证各部件的装配边界准确，屏幕壳体的内部预留了液晶面板、驱动电路板、背光模组的安装空间，背部壳体预留了散热格栅的结构位，同时在侧边预留了视频信号接口、电源接口的开孔位置，所有开孔的尺寸与位置都匹配常规外设接口的插拔空间，不会出现接口插接线材时与周边结构干涉的问题。屏幕整体的厚度控制符合常规桌面液晶显示器的尺寸范围，背部的壁挂安装孔位按照通用VESA壁挂标准预留，既可以搭配原装底座放置在桌面使用，也可以拆除底座搭配壁挂支架、 monitor悬臂支架安装，满足不同工位的安装需求。建模过程中对各部件的分件逻辑做了准确还原，前壳、后壳、屏幕面板、支撑立柱、底座都为独立可拆分的结构件，符合实际产品的装配流程，结构件之间的卡扣连接位、螺丝固定柱的位置都做了对应还原，可直接用于结构验证、装配模拟或者相关外设产品的设计参考，对于需要做工位布局模拟、办公设备排布的设计人员来说，该模型可以直接导入装配场景，匹配真实的设备尺寸与安装空间，避免布局设计时出现尺寸不符的问题。
