带减震底座的电机驱动离心泵组结构设计

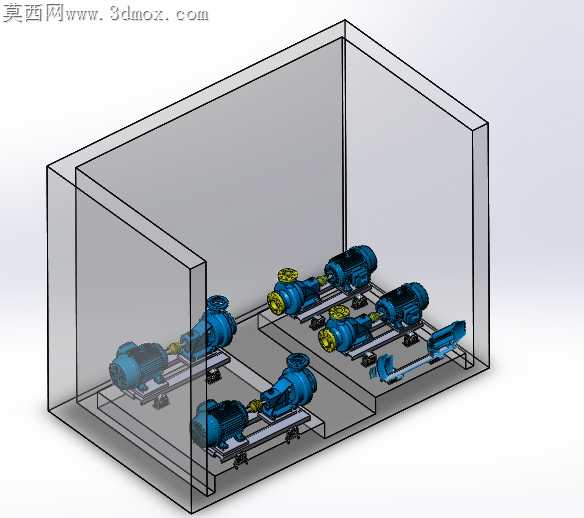

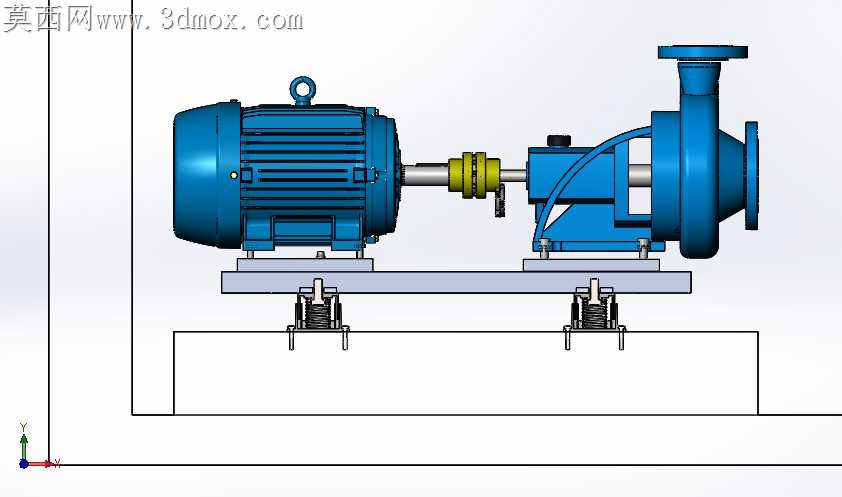

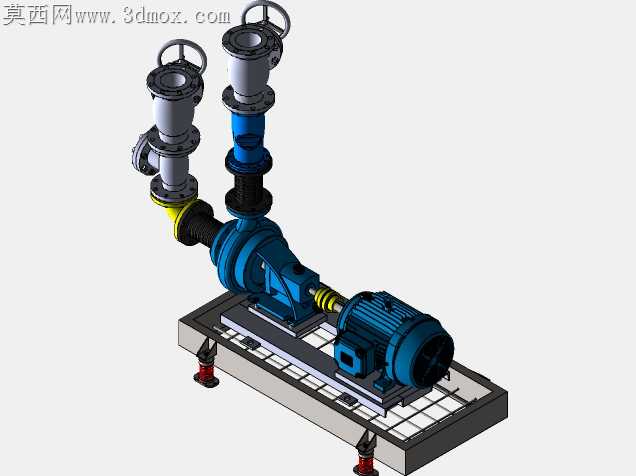

工业现场泵组长期运行时，电机与泵体的同轴度偏移、运行振动传导至安装基础引发的紧固件松脱、管路共振开裂是最常见的运维痛点，这套带进出口连接结构的KSB CHW泵组三维设计，从装配逻辑视角对整套连接结构做了针对性的细节处理。泵体与电机共用的安装底板没有采用整块实心钢板结构，而是在电机支脚、泵体支脚的对应安装位预留了沉头螺栓让位槽，支脚与底板之间加装的调整垫片组在模型里做了分层可拆分设计，现场安装时不需要额外测绘垫片厚度，可直接根据同轴度打表数据增减垫片层数，避免传统整板配磨垫片的繁琐工序。连接电机输出轴与泵轴的弹性联轴器做了分体式建模，中间的弹性缓冲块与两侧的刚性轴套保留了0.2mm的径向配合间隙，轴套上的紧定螺钉位置特意错开了轴肩应力集中区，避免长期交变载荷下螺钉断裂导致的传动失效。底板下方的减震阻尼组件没有采用简化的方块示意，而是还原了弹簧预压调节结构、底部地脚螺栓的穿装间隙，弹簧的预压缩量在模型里按运行重量做了匹配设置，安装时可直接参照模型里的弹簧压缩高度调整地脚螺母，不需要反复试凑减震刚度。进出口法兰的连接位特意保留了密封垫片的安装槽、螺栓孔的对位间隙，法兰端面的粗糙度要求对应的纹理细节也做了还原，避免现场安装时出现密封面错位、螺栓无法穿装的问题。泵体的蜗壳流道与叶轮的配合间隙在模型里做了精准控制，没有出现常见的模型干涉问题，泵轴处的机械密封安装位预留了拆装操作空间，后期更换密封件时不需要整体拆解泵体与电机的连接结构。整套模型的所有配合面都按照实际装配公差做了偏移处理，没有出现过盈量过大无法装配、间隙过大引发运行晃动的问题，每一处连接结构都对应现场运维的实际痛点，既还原了泵组的真实结构，也能直接作为安装实训、装配工艺编制的参考依据，不需要再做额外的结构修正就能导出装配示意图指导现场施工。
