FRC竞赛类带举升收集功能机器人结构

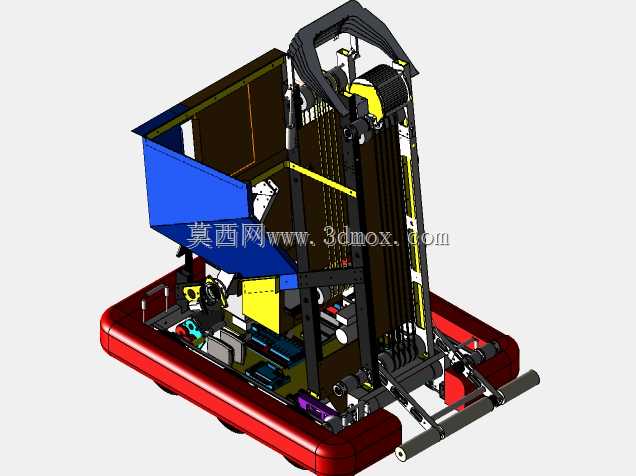

该结构面向青少年机器人竞技赛事场景设计，核心用途是在赛事场地内完成指定物料的收集、转运与举升投放动作，适配赛事规则下的多任务作业需求。整体采用浮动式底盘布局，底部红色浮筒结构可适配场地内的不平整路面甚至浅积水区域，保证行进过程中的稳定性，底盘两侧布置驱动轮组，配合前端的导向轮结构，可实现小半径转向与快速启停，满足赛事中高速机动的走位需求。上部的物料收集仓采用倾斜式敞口设计，蓝色仓体的倾角经过反复调试，可在行进过程中直接将场地内的块状物料导入仓内，无需额外的复杂拾取动作，仓体内部设置导流挡板，避免物料在转运过程中从侧边洒落。中部的举升机构采用多组同步带搭配线性导轨的传动方案，竖直布置的导轨可保证举升过程的垂直度，避免负载状态下出现卡滞，举升架顶端设置夹持结构，可将收集到的物料抬升至指定高度后完成投放，举升行程覆盖赛事要求的最高投放点位，同时在举升机构侧部布置拖链，规整排布动力与信号线缆，避免往复动作过程中线缆出现磨损拉扯。设计过程中优先考虑结构的轻量化与维护便捷性，框架主体采用标准铝型材拼接，关键受力部位加装钣金加强件，在保证整体结构强度的前提下控制整体重量，避免超出赛事的重量限制。各功能模块采用快拆式安装设计，收集仓、举升机构、底盘驱动模块均可单独拆卸，便于赛前调试与故障快速更换。安装边界方面，整体外轮廓尺寸适配赛事场地的通道宽度，底盘最低离地间隙满足跨越场地内小型障碍的要求，举升机构收回状态下的整体高度可通过场地入口的限高区域，各运动部件的活动行程均做了机械限位，避免动作超程造成结构损坏。布线过程中动力线路与信号线路分层排布，减少电磁干扰对控制信号的影响，驱动电机、传动轮组等易损耗部件均预留了安装调整空间，可快速张紧传动带、更换磨损轮件。
