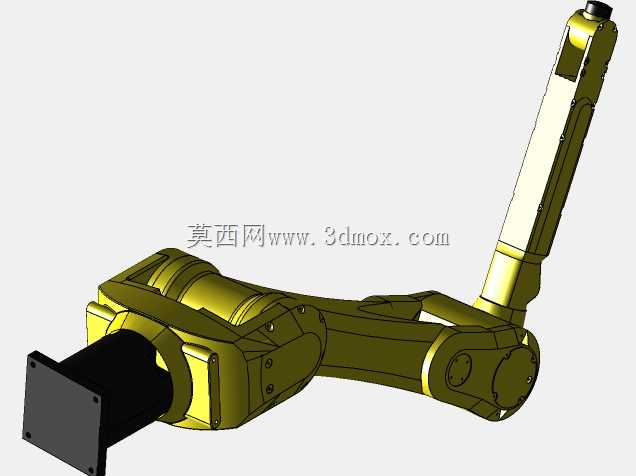

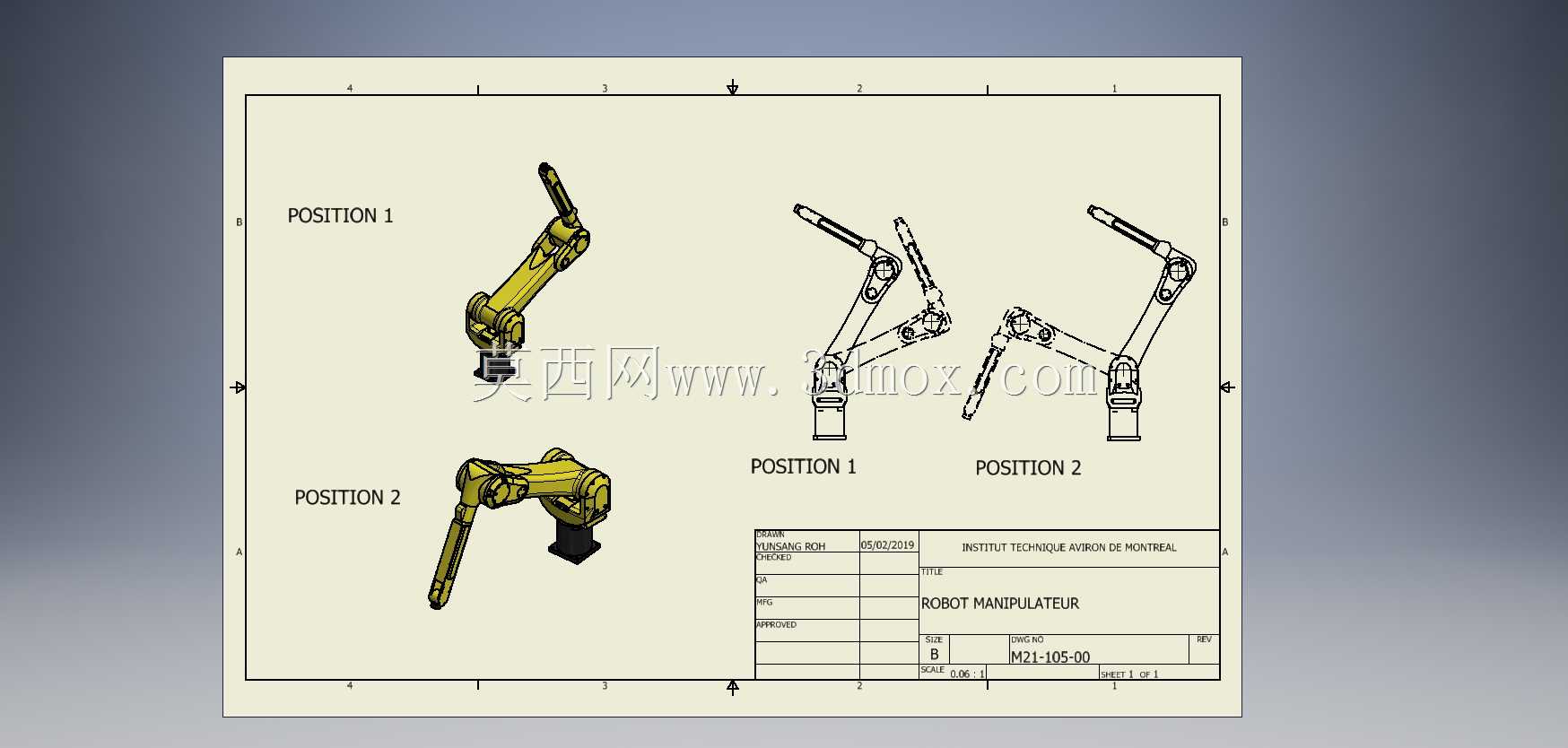

多关节工业机械臂本体结构三维设计

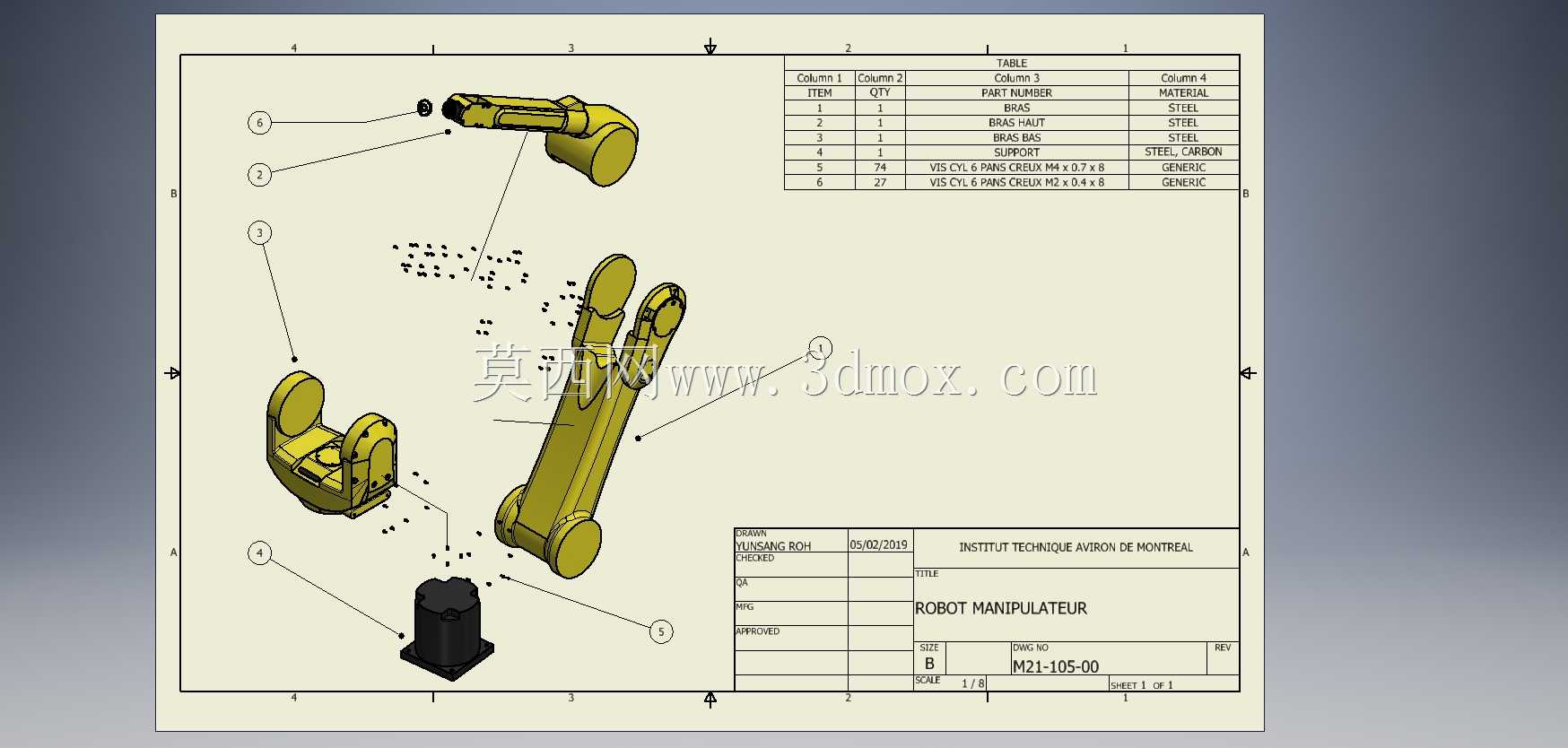

这款多关节机械臂的结构设计，核心围绕工业现场常见的物料搬运、工件上下料、工位转序、精密装配等作业场景展开，在结构布局上采用串联多关节构型，从底座安装法兰到末端执行器接口依次设置腰转关节、大臂摆动关节、小臂摆动关节、腕部旋转与摆动关节，整体作业覆盖范围可适配常见的中小型加工工位布局，能够在半径1.5米左右的球形工作空间内完成任意位姿的末端定位，满足3C电子装配、小型五金件加工、注塑机取件等场景的作业半径需求。底座部分采用方形法兰安装结构，法兰面预留对应规格的螺栓过孔与定位销孔，安装时可直接固定在设备机架、地面预埋板或者移动AGV平台上，安装基准面的平面度设计公差控制在0.05mm以内，避免安装面形变带来的关节运转同轴度误差。大臂与小臂的壳体采用薄壁加强筋结构设计，在保证整体结构刚性的前提下尽可能降低臂体自身重量，减少关节驱动端的负载冗余，臂体内部预留走线空腔，可容纳伺服电机动力线、编码器信号线以及末端执行器的气路、电路管线，所有管线在关节铰接处均设置弯曲余量，避免臂体全角度运转时出现管线拉扯、磨损的问题。关节铰接处采用交叉滚子轴承作为回转支撑，可同时承受径向载荷、轴向载荷与倾覆力矩，匹配关节处的伺服驱动与谐波减速结构，保证关节运转的重复定位精度可控制在±0.02mm区间，满足精密装配类作业的精度要求。末端腕部设置标准的法兰接口，可根据实际作业需求快速更换夹爪、真空吸盘、焊枪、打磨头等不同执行部件，接口处预留通用的气路与电路快插接口，减少末端工具更换的调试时间。在设计过程中针对各关节的运动极限做了机械硬限位与软件限位的双重冗余设计，硬限位块设置在关节壳体的极限运动位置，避免软件限位失效时臂体出现超行程碰撞，同时对各关节的运动角度做了干涉校验，确保臂体在全行程运动过程中不会出现自身结构的磕碰，也能适配常见的周边设备布局，减少现场调试时的结构干涉风险。整体结构的重心沿底座回转中心做了配平优化，降低腰转关节运转时的偏载力矩，提升高速运转时的整机稳定性，减少运转过程中的振动幅度。
