台式机内置PCIe接口无线网卡结构设计

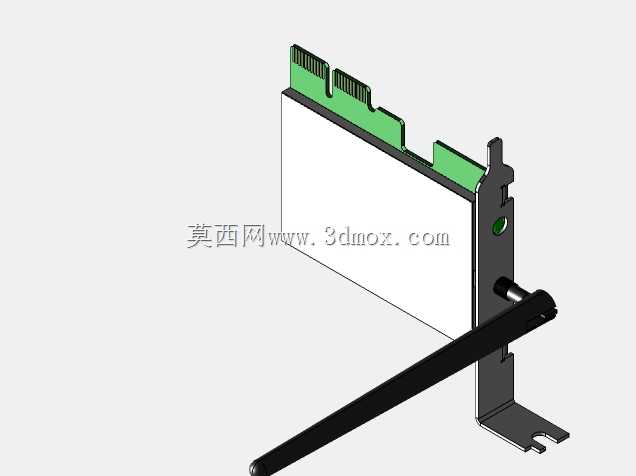

这款内置无线扩展模块的结构设计，完全遵循台式机主板PCIe插槽的安装规范做适配，金手指部分严格按照PCIe x1接口的引脚定义与尺寸公差做建模，边缘做了0.2mm的倒角处理，避免插拔过程中刮损插槽内的接触弹片。挡板部分采用标准全高PCI挡片尺寸，预留了天线安装的螺纹孔位，孔位同轴度公差控制在0.05mm以内，保证外置天线拧入后不会出现歪斜、接触不良的问题，挡片底部的固定卡扣完全匹配机箱PCI槽位的卡接结构，安装时无需额外打磨调整即可卡入到位。PCB主体部分的长宽尺寸控制在120mm×65mm范围内，厚度1.6mm，完全避开台式机机箱内CPU散热塔、显卡等常见部件的安装干涉区域，就算是紧凑型MATX机箱，也不会出现安装后和其他硬件挤碰的情况。从实际应用场景来看，这类模块主要给没有板载Wi-Fi功能的台式机提供无线网络连接能力，相比外置USB无线网卡，PCIe接口的信号传输稳定性更强，不会出现USB接口带宽不足导致的速率波动，天线通过馈线延伸到机箱外侧，信号遮挡更少，在办公、家用场景下都能稳定连接2.4G与5G频段的无线网络。设计过程中特意将天线馈线的走线槽做在PCB侧边靠近挡板的位置，避免馈线随意晃动碰到CPU散热风扇，同时PCB表面的元件布局都避开了金手指上方的应力集中区域，长期插拔使用也不会出现元件虚焊的问题。挡片上的状态指示灯开孔位置做了下沉处理，指示灯点亮时光线不会直射人眼，同时又能清晰观察网卡的工作状态。整个模型的安装边界完全参照通用ATX、MATX、ITX机箱的PCI扩展槽位标准做校验，不管是塔式机箱还是小型桌面机箱，只要预留标准PCIe插槽位置，都能顺利完成安装，不需要额外做结构修改。模块的固定方式除了挡片处的机箱螺丝固定，金手指插入插槽后的卡扣结构也能提供足够的保持力，就算搬运主机过程中出现震动，网卡也不会从插槽中松脱。
