以太网接口RJ45公头结构三维建模

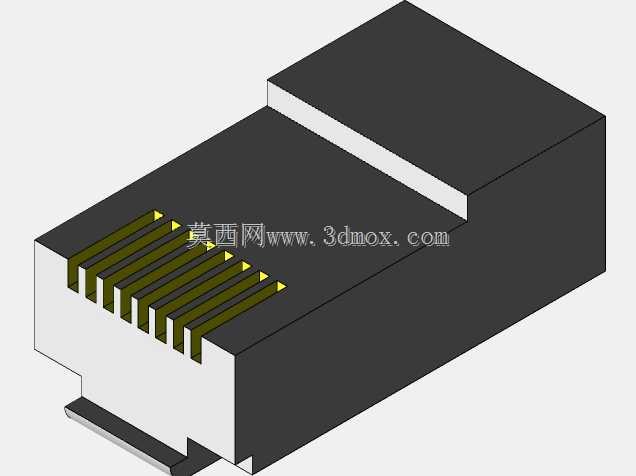

在工业控制、网络通讯设备的结构设计工作中，RJ45以太网插头是布线系统里最常见的端接部件，不管是车间内工控机与PLC的以太网通讯链路搭建，还是办公场景下交换机、路由器与终端设备的网络连接，都离不开这类接插件的结构适配。做设备结构布局时，很多新手工程师容易忽略插头的安装边界尺寸，导致后期设备面板开孔后，插头插合时和周边结构件产生干涉，要么插不到位导致接触不良，要么插拔空间不足给后期运维造成麻烦，这个模型刚好可以用来做装配干涉校验，提前规避这类低级设计失误。从模型的结构细节来看，它还原了公头的核心结构特征：前端整齐排列的8根平行接触金手指，对应以太网双绞线的8芯线序，每根金手指的倾斜角度、伸出长度都符合实际接插件的尺寸规范，插合时能和母座内的接触弹片精准贴合，保证信号传输的稳定性；主体的绝缘基座部分做了阶梯式的外形设计，后半段的凸起结构是和水晶头压接护套匹配的卡位，压接网线后护套能卡在这个位置，避免网线受外力拉扯时线芯和金手指的连接点脱落，提升接插件的抗拉伸性能。设计这类接插件模型的时候，不能只做外观的曲面拟合，要重点关注几个核心尺寸边界：首先是插合端的截面尺寸，必须和标准RJ45母座的插口尺寸做公差匹配，单边预留0.1-0.2mm的装配间隙，保证插拔顺畅不会出现卡滞；其次是金手指的排布间距，8根金手指的中心距要严格遵循通讯接插件的标准规范，偏移量不能超过0.05mm，否则插合时会出现针脚错位，导致部分线芯接触失效，出现网络丢包甚至断连的问题；还有插头整体的长度尺寸，要考虑压接网线后尾部的弯折半径，尤其是在高密度布线的机柜内部，相邻网口间距较小，插头尾部的网线弯折不能影响旁边端口的正常插拔。实际做设备结构设计时，把这个模型导入装配体中，还能用来校验面板开孔的位置精度，以及插头插合后尾部网线的走线空间，比如在做壁挂式工控箱的网口布局时，要保证插头插好后，箱门关闭不会挤压到网线，同时预留出至少30mm的插拔操作空间，方便后期运维人员不用拆卸周边部件就能快速插拔网线。另外这个模型的结构简化也比较合理，没有做多余的细节刻画，既保留了核心的装配参考特征，又不会占用过多的装配体内存，在做大型设备的整体布线布局时，不会因为单个小零件的模型过于复杂导致软件运行卡顿，很适合用来做整机的结构干涉检查和布线空间校验。
