长条式外置电脑摄像头结构建模

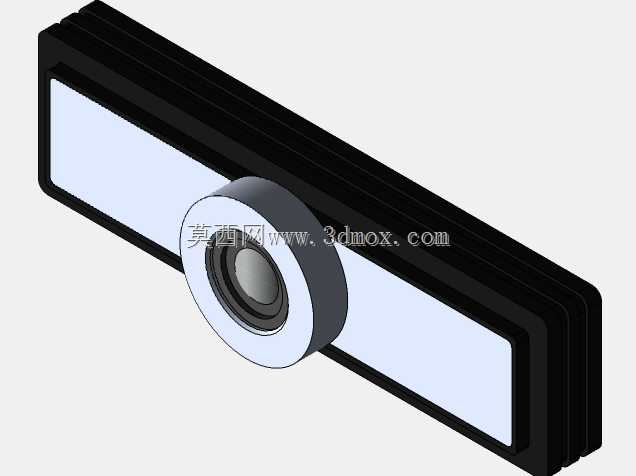

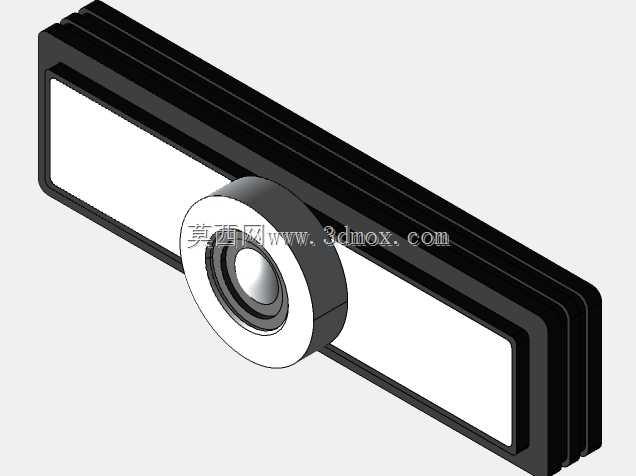

　　这款长条式外置摄像头的建模，最初是针对桌面办公、视频会议场景的外设适配需求展开的，日常做设备配套结构设计时，经常遇到显示器顶部安装外设的空间匹配问题，传统圆形夹装摄像头要么夹装厚度适配范围窄，要么突出显示器边框过多，容易被桌面摆件、台灯支架剐蹭，所以建模时优先考虑了安装边界的适配性。整体采用横向长条形的主体布局，镜头模组居中布置，这种布局首先能平衡夹装后的受力，不会像偏置镜头的摄像头那样长期使用后出现夹座松脱、机身歪斜的问题，同时长条形的机身可以贴合显示器上边框的弧度，不会突兀突出，对于窄边框显示器的适配性更好，不会遮挡屏幕显示区域。镜头部分采用环形的阶梯式结构设计，最外圈的环形面做了微凸的弧度处理，一方面是作为镜头的防护结构，

　　避免日常擦拭、轻微磕碰直接损伤镜片，另一方面这个环形区域也预留了补光灯的安装位，弱光环境下可以提供均匀的面部补光，不会出现局部过曝的问题。镜头的内圈做了逐层收窄的阶梯结构，每一层阶梯都对应镜片组、调焦结构、感光元件的安装定位台阶，建模时严格按照常规1080P级别的感光元件尺寸预留了安装空间，镜头光轴和机身安装基准面保持垂直，避免安装后出现画面倾斜、视角偏移的问题。机身主体采用多层堆叠的壳体结构，从截面看是三层的阶梯式设计，最外层是哑光的防护壳体，中间层是结构加强筋的布置层，最内层是PCB板、排线的容纳腔，这种分层结构不需要额外增加壳体厚度就能提升整体的结构强度，长条形机身不会因为夹装受力出现中部弯折的问题，

　　同时内部的容纳空间可以规整布置主控板、麦克风模组、连接线材，不会出现线材挤压镜头模组、影响对焦精度的问题。建模时特意没有做底座结构，就是为了适配显示器顶部夹装、笔记本屏幕上沿挂载的核心使用场景，去掉冗余的底座结构后，整体机身厚度可以控制在较薄的区间，安装后不会因为自重过大出现下坠移位的问题，机身两端的内侧预留了夹装弹片的安装槽，弹片的伸缩行程可以覆盖常规液晶显示器、笔记本屏幕的边框厚度范围，夹装后弹片的防滑胶垫位置对应机身两端的受力点，不会在屏幕边框上留下压痕。从功能适配的角度，这种居中镜头的长条式摄像头，在视频会议场景下可以让取景范围刚好覆盖正对屏幕的参会人员，不会因为镜头偏置导致画面人物偏离中心，

　　机身内部两端的位置可以预留全向麦克风的安装位，双麦布局可以实现更好的收音指向性，降低桌面键盘敲击、空调风声的环境噪音干扰。建模过程中对安装边界做了反复校核，机身的下边缘和夹装接触面做了1.5度的微小倾角，当夹装在有轻微弧度的显示器边框上时，镜头光轴可以刚好保持水平，不会出现画面仰视、俯视的角度问题，机身的出线位置设置在一端的后侧，线材可以顺着显示器支架走线，不会杂乱垂在屏幕前方影响视觉效果。壳体的拼接结构采用卡扣式设计，在长条形机身的内侧布置了均匀的卡扣位，不需要打螺丝就能实现上下壳的紧密贴合，装配间隙控制在0.1mm以内，避免日常使用中灰尘从缝隙进入机身内部附着在感光元件上，同时卡扣结构也方便后期维修拆解，不会因为螺丝柱断裂导致壳体报废。镜头外圈的防护结构比镜片表面高出0.8mm，即使摄像头平放在桌面上，镜片也不会直接接触桌面，避免擦拭、放置过程中镜片被刮花，影响成像清晰度。整体建模的所有安装位、定位台阶都按照实际量产的塑胶件公差要求做了预留，拔模角度统一设置在1度，既方便注塑生产时的脱模，也不会影响外观面的平整性，长条形机身的边角都做了R2的圆角处理，没有尖锐的棱角，安装、挪动过程中不会刮伤显示器边框，也不会划伤使用者的手部。
