10Ah磷酸铁锂圆柱动力电芯结构设计

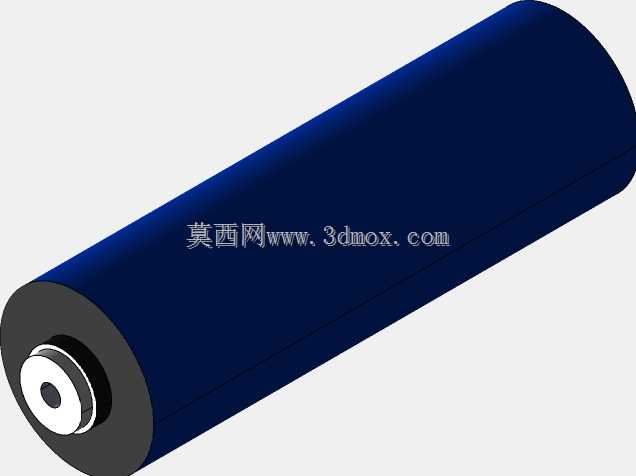

　　这款圆柱型磷酸铁锂电芯的三维结构设计，首先要匹配低速电动车、户用储能模组、通信基站备电单元这类对循环寿命、充放电稳定性要求较高的应用场景，这类场景下电芯往往需要成组使用，单电芯的外形一致性、端子安装兼容性直接决定了整个电池包的装配效率与后期运维难度。从实际使用需求出发，电芯的圆柱卷绕外壳采用标准圆柱构型，这类构型在卷绕工序中更容易保证极片对齐度，同时圆柱曲面的结构强度更高，在充放电过程中极片膨胀产生的内应力可以沿圆周均匀分散，减少外壳鼓胀变形的概率，相比方形电芯更适合大倍率充放电的循环工况。端子部分设计M6内螺纹结构，是充分考虑了成组时的连接需求，不管是采用铜排螺接还是线束端子压接，M6规格的螺纹可以适配行业内通用的紧固件扭矩要求，

　　既不会因为螺纹规格过小导致连接接触面积不足、大电流下发热严重，也不会因为螺纹规格过大占用过多的端部安装空间，影响模组内电芯的排布密度。设计过程中首先确定了端子的同轴度要求，正负极端子必须与电芯外壳的中心轴线保持严格同轴，否则成组堆叠时会出现连接孔位错位，强行装配会给端子施加额外的侧向应力，长期使用后容易出现密封失效、端子松动漏液的问题。不同容量的同系列电芯采用统一的外形形状系数，这一设计思路是为了最大化兼容现有模组的结构工装，不管是10Ah还是更大容量的同系列电芯，端部的安装尺寸、端子位置、外壳直径都保持一致，只需要调整电芯的轴向长度就可以实现不同容量的拓展，这样下游的PACK厂不需要重新开模定制固定支架、连接铜排，

　　只需要调整模组侧板的长度就可以适配不同容量的配置，大幅降低了供应链的开模成本与库存压力。外壳的包覆层采用绝缘耐腐的深蓝色外层设计，一方面是起到绝缘防护作用，避免成组时相邻电芯外壳接触造成短路，另一方面外层材料的耐候性可以适应-20℃到60℃的工作环境温度范围，减少外界水汽、粉尘对电芯内部卷芯的侵蚀。端部的密封结构采用多层叠压的密封设计，端子与外壳之间的绝缘件既要保证电气绝缘性能，还要承受长期使用过程中的电解液腐蚀，同时满足振动工况下的密封可靠性，在车载场景下，电芯会持续承受路面传递的随机振动，密封结构如果设计冗余不足，很容易出现电解液渗漏导致的绝缘失效问题。安装边界方面，电芯的圆柱外径保持统一尺寸，

　　端部除了凸起的端子结构外没有其他突出特征，成组排布时相邻电芯之间只需要预留1-2mm的膨胀间隙就可以满足循环过程中的膨胀需求，端子突出端面的高度经过严格控制，既保证了连接铜排的安装空间，又不会因为端子过高导致模组整体的Z向尺寸超标，适配现有标准储能模组与低速车电池仓的安装尺寸要求。在极耳连接的结构设计上，端子与内部极耳的连接区域采用大面接触的结构设计，降低大电流充放电时的连接内阻，减少充放电过程中的发热量，提升电芯整体的充放电效率与循环寿命。整个结构设计没有多余的冗余特征，所有尺寸都围绕成组兼容性、生产装配便利性、使用可靠性三个核心维度展开，既满足电芯本身的电化学性能需求，又充分考虑了下游集成环节的实际装配痛点，避免出现电芯本身性能达标但集成难度大、综合使用成本高的问题。
