水下作业ROV主体承载框架结构设计

　　这套框架是水下遥控潜器的核心承载基体，所有水下作业相关的功能模块都需要依托这个结构完成安装固定，在近岸浅海探查、水下管线巡检、水域搜救、教学科研类水下竞赛场景中，这类框架是ROV设备的核心结构基础。不同于陆用设备的承载结构，水下作业的框架需要同时兼顾多维度的性能要求，首先是水环境下的耐蚀性，其次是整体结构的重量控制，还要保证足够的结构刚度，避免潜器在水下机动、搭载作业载荷时出现结构形变，影响内部电子元器件的安装精度与推进器的工作姿态。

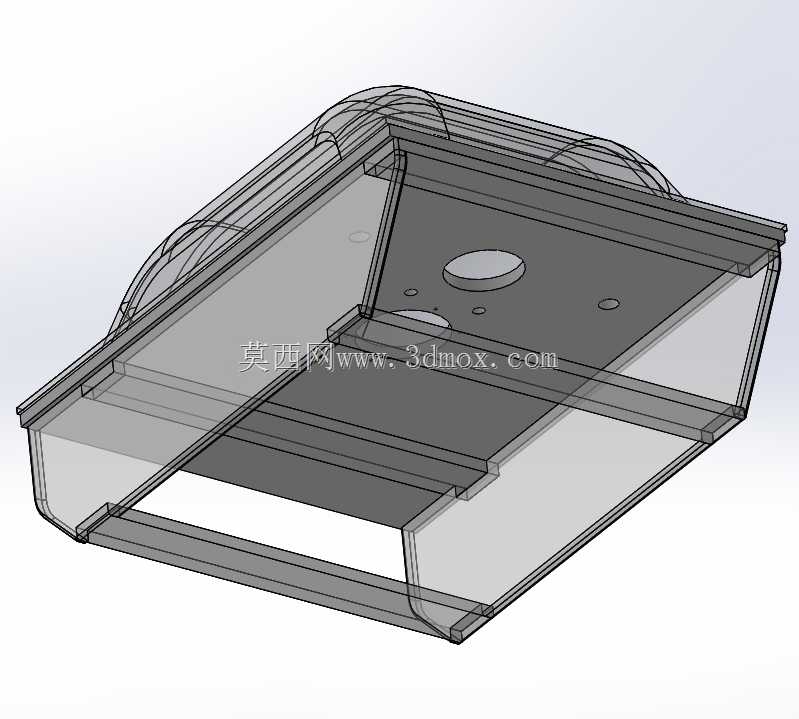

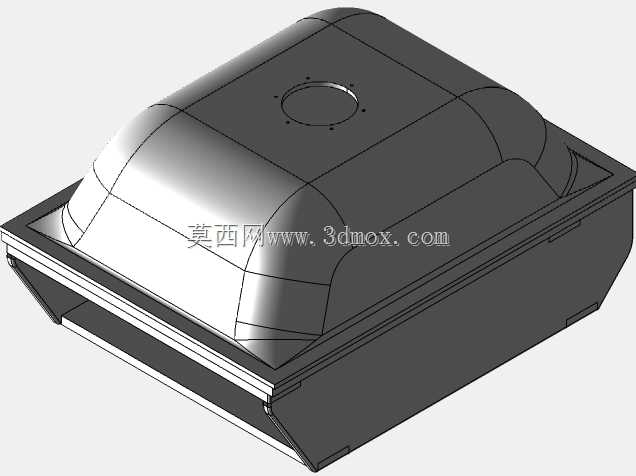

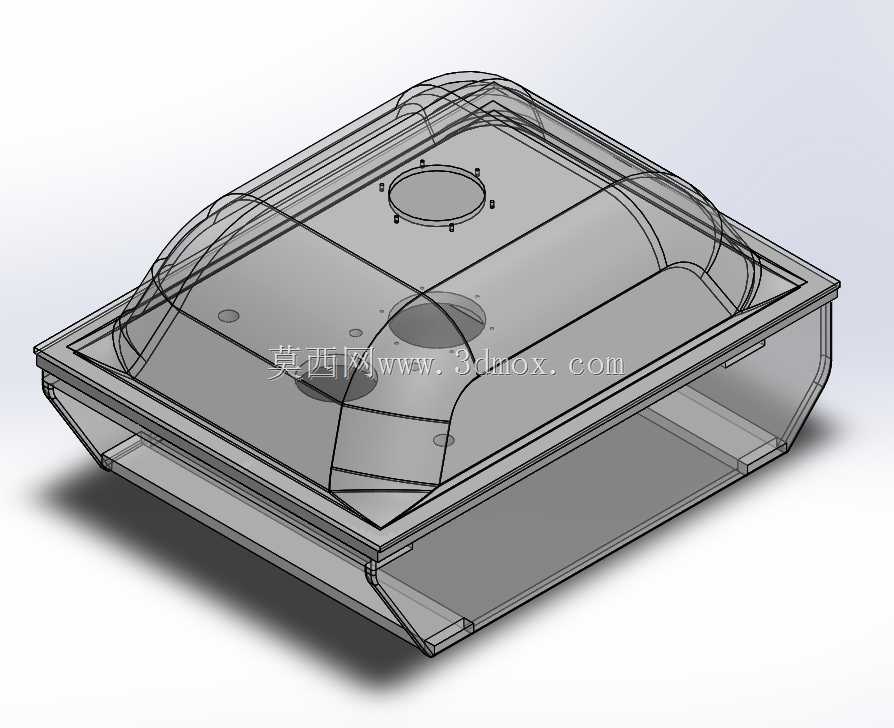

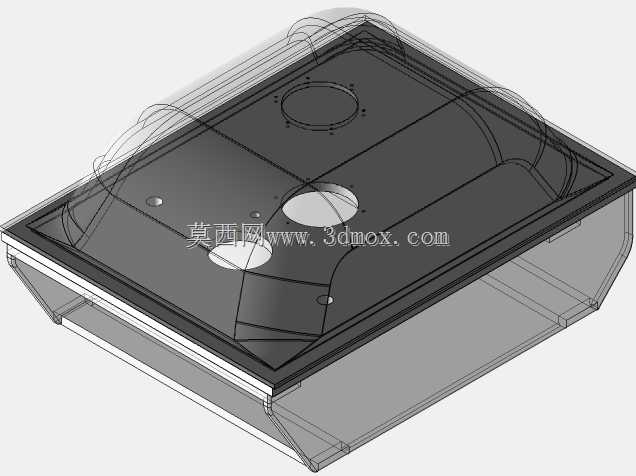

　　从结构布局来看，该框架采用了一体化的舱体式承载设计，顶部预留了多个不同直径的贯通安装位，这些位置分别对应密封舱穿线接口、观察摄像头安装座、水下照明模块固定位、浮力材料填充腔的定位结构，框架的侧边预留了推进器的安装基准面，能够适配水平推进、垂向升降的多组推进器安装需求，底部的折边结构一方面提升了整体框架的抗扭刚度，另一方面可以搭载水下作业机械手、采样收纳舱、配重块等拓展载荷，框架的边角位置做了圆弧过渡处理，避免水下作业时剐蹭线缆、磕碰水下障碍物造成结构损伤或者密封失效。

　　设计过程中首先梳理了所有待搭载部件的安装边界：核心控制密封舱的安装尺寸、电池组的排布空间、推进器的安装孔位间距、浮力材料的填充体积都需要在框架内部完成合理排布，因此框架内部做了分区式的加强筋布局，既能够分隔不同的功能舱位，避免部件之间在潜器机动时出现磕碰，又能在不额外增加过多壁厚的前提下提升整体结构的抗弯、抗扭性能。考虑到水下作业时框架会持续受到水流冲击，结构的外轮廓做了低阻优化，没有突出的尖锐结构，能够减少潜器巡航时的水阻，降低推进系统的功率损耗，延长水下作业的续航时间。

　　安装边界的设计上，框架所有的安装孔位都预留了足够的密封操作空间，顶部的接口位周边做了凸台结构，能够为密封法兰的安装提供平整的压紧基准，避免安装面平面度不足导致的密封渗漏问题；侧边的推进器安装位预留了调节余量，可以根据实际作业的推力需求微调推进器的安装角度，适配不同的水下机动场景；底部的载荷安装位采用了标准化的孔距设计，能够快速更换不同的作业模块，比如采样网、水下切割工具、声呐探测设备等，不需要对框架主体做二次加工修改。

　　实际应用中，这类框架结构的可靠性直接决定了ROV的水下作业稳定性，框架的形变会直接导致密封舱结合面出现缝隙，引发舱体进水的严重故障，也会导致推进器的推力轴线偏移，增加潜器姿态控制的难度，因此在结构设计时，针对框架的受力场景做了对应的强化：比如推进器安装位置的局部壁厚做了加厚处理，避免持续的推力振动导致安装位出现疲劳裂纹；搭载重物的底部折边位置做了翻边强化，提升载荷承载能力；顶部的接口位置做了加强筋环绕，避免穿线时的外力拉扯导致接口结构开裂。

　　不同于开放式的ROV框架结构，这种半封闭的舱体式框架能够为内部的电子元器件提供额外的物理防护，减少水下杂物、水流直接冲击核心部件，同时也能为浮力材料提供固定的填充空间，让潜器的浮力中心与重心匹配更合理，提升水下姿态的稳定性，减少姿态调整时的动力消耗。框架上省略的部分非核心安装孔，是为了给不同场景的改装预留加工空间，使用者可以根据实际搭载的设备类型，在对应的平整基准面上加工适配的安装孔，不需要破坏框架的主承力结构，提升了结构的通用适配性。
