松下HHR-450AB21镍氢充电电池结构建模

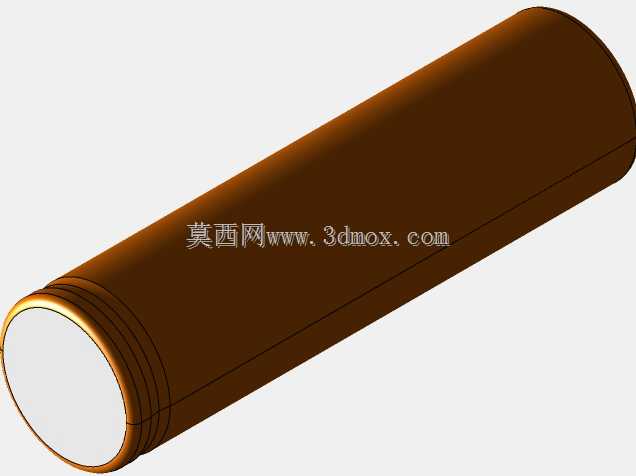

　　日常做消费电子、小型便携设备的结构适配时，圆柱型镍氢充电电池是绕不开的标准选型部件，这次还原的这款松下HHR-450AB21型号，是同规格AA类镍氢电池里应用场景极广的一款，很多手持测量仪器、家用便携小家电、老式数码便携设备、低功耗工控手持终端的电池仓，都是按照这类电池的尺寸边界做的结构预留。做这类标准件建模的时候，最先要卡准的就是外形安装尺寸，圆柱主体的外径公差要控制在±0.1mm以内，整体长度要匹配电池仓弹簧触点的压缩行程，不能出现尺寸偏长装不进去、或者尺寸偏短触点接触不良的问题，建模时特意把正极凸起的高度、负极端面的平面度都做了还原，正极的环形绝缘封边也做了细节刻画，避免结构装配时出现正负极短路的干涉问题。从实际使用场景来看，

　　这类镍氢电池相比一次性干电池，可反复充放电的特性让它更适合高频使用的便携设备，低自放电的特性也能满足设备长期存放后的应急使用需求，很多工业现场的手持巡检仪、家用的无线键鼠、儿童电动玩具，都会选用这类规格的电池作为供电部件，它的圆柱外形没有多余的定位凸台，适配通用的弹簧触点电池仓，不需要额外做定制化的固定结构，通用性极强。设计建模的时候，没有做多余的曲面拆分，整个圆柱主体用旋转特征一次成型，外壳的包覆层做了细微的表面质感区分，正极位置的多层密封卷边结构按照实际拆解的尺寸做了分层还原，负极的金属端面和外壳的衔接处做了圆角过渡，完全还原实际产品的冲压收口工艺特征，不会出现生硬的直角拼接，和真实零件的工艺特征保持一致。做设备结构选型的时候，

　　这类标准电池的模型可以直接导入装配体，用来校验电池仓的内部空间、触点位置、仓盖开合的干涉情况，不用再手动测量实物尺寸反复调整结构，能大幅缩短便携设备供电部分的设计周期。要注意的是，这类圆柱电池的安装边界除了自身的实体尺寸，还要预留0.2mm左右的装配间隙，同时要考虑电池长期使用后可能出现的轻微外壳膨胀，电池仓内壁不能和电池外壳做零间隙贴合，不然长时间使用后可能出现电池取不出的问题，建模时特意在标注参考里预留了这个间隙的参考位，方便结构设计师直接调用参考做仓体设计。另外，电池端部的密封结构是这类镍氢电池的核心工艺部分，建模时还原了正极位置的多层卷边密封结构，这个部分的尺寸如果做的偏差过大，装配时很容易刮蹭电池仓的正极接触片，

　　造成接触片变形或者绝缘层破损，所以特意把这个位置的圆角、台阶尺寸都按照实物做了1:1还原，保证导入装配后做干涉检查时的准确性。很多新手设计师做电池仓结构的时候，容易忽略电池正极的绝缘环尺寸，把接触片做的过宽，导致接触片同时碰到正极和外壳造成短路，用这个精准的模型做装配校验，就能提前发现这类结构设计问题，避免后期开模或者打样后出现整改问题。从功能特性来说，这款镍氢电池的额定输出电压适配绝大多数3V以下双节供电、1.5V以下单节供电的便携设备，稳定的放电曲线也能满足小功率精密设备的供电需求，不会像劣质干电池那样出现电压骤降影响设备精度的问题，在工业手持检测设备这类对供电稳定性有要求的场景里，这类可充电镍氢电池的选型优先级一直很高。
