6针2.5mm节距THT公接连接器结构

这款直插式公接连接器主要应用在工控板卡、小型家电控制模组、低压信号传输回路的板端接线场景，作为板对线连接的公端接口，承担多回路信号与小电流供电的导通对接功能，适配常规2.5mm间距的排线母座，在消费电子、工业控制板、小型电源模块的内部布线中应用十分广泛，能替代零散飞线实现模组间的快速插拔连接，大幅提升组装与后期维护的接线效率。

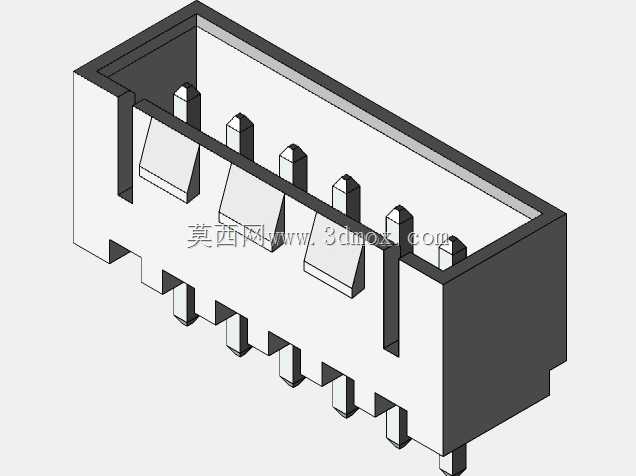

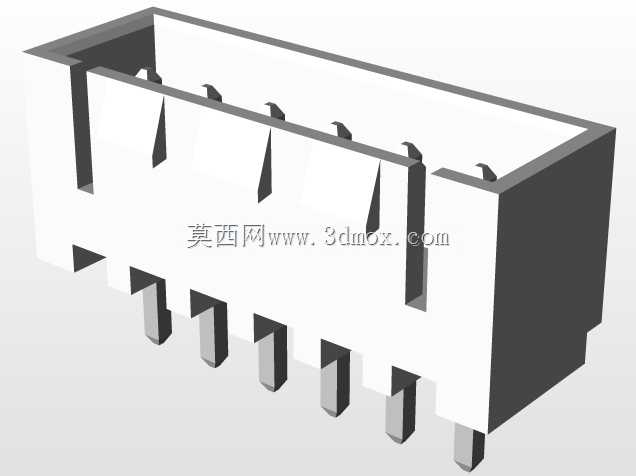

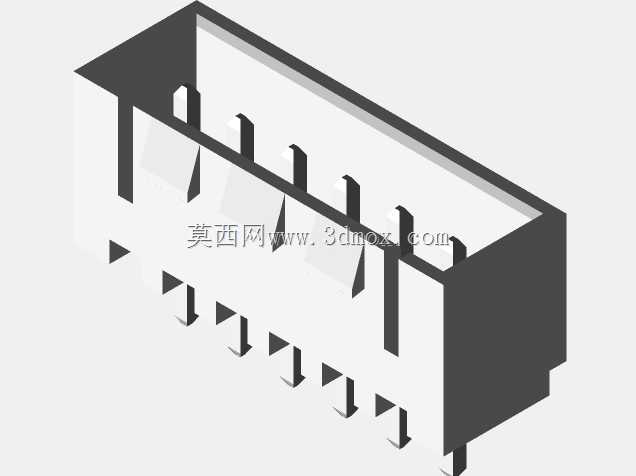

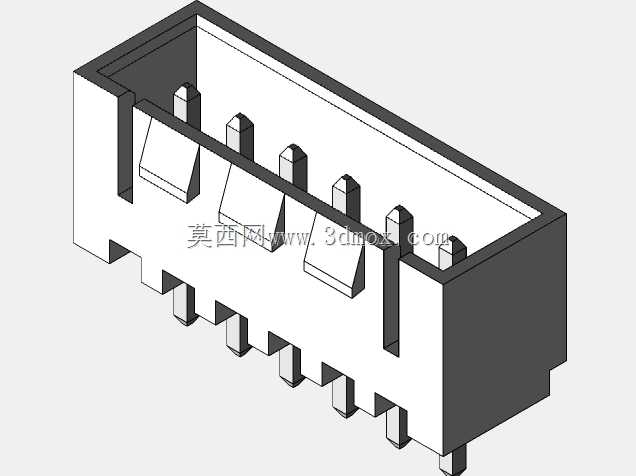

从结构设计来看，该连接器采用THT通孔插装设计，插脚贯穿PCB板后进行波峰焊固定，相比表贴器件拥有更优的机械固定强度，能承受一定的插拔外力而不会出现焊盘脱落问题，适合需要反复插拔调试的设备内部连接场景。本体采用绝缘耐温的工程塑料壳体，内部插针排布严格遵循2.5mm标准节距，相邻插针之间设置有绝缘隔筋，避免焊锡连桥与高压爬电风险，壳体外侧设计有防呆卡扣结构，与对应母座对接时可实现自动锁止，防止设备运行过程中受振动出现接插件松脱、信号中断的问题。

尺寸边界上，该连接器整体长度为17.4mm，宽度5.8mm，本体高度7mm，安装时在PCB上需要预留对应6个通孔焊盘位置，焊盘孔径匹配插针直径，壳体周边预留0.8mm以上的安全间隙，避免与周边板上元器件产生结构干涉。插针伸出壳体底部的长度适配常规1.6mm板厚的PCB，过板后预留足够的焊锡浸润长度，保证焊接可靠性。壳体顶部的导向槽设计，能在对接母座时引导插针对位，避免插针弯折错位，降低组装过程中的不良率。

在实际选型使用中，该款连接器适配常规24-20AWG的压接排线，单回路可承载最高3A的持续电流，满足多数低压信号与小功率供电的传输需求，绝缘壳体可耐受常规波峰焊的260℃高温，不会出现壳体变形、插针移位的问题。设计建模时严格对齐行业通用的安装尺寸规范，可直接导入PCB设计软件作为封装参考，也可用于整机装配的干涉检查，提前预判板内布局的结构冲突，减少打样阶段的改模次数。
