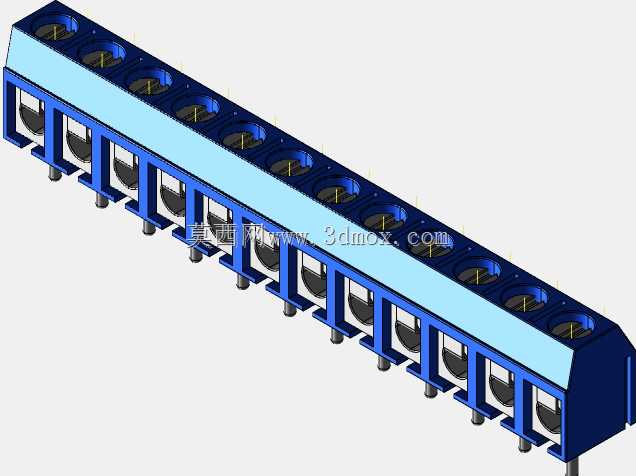

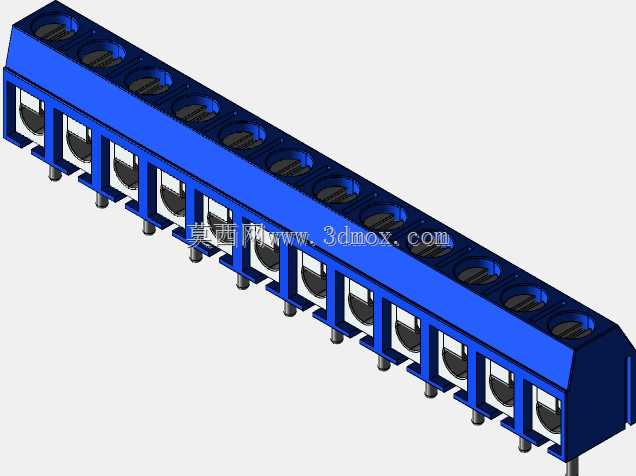

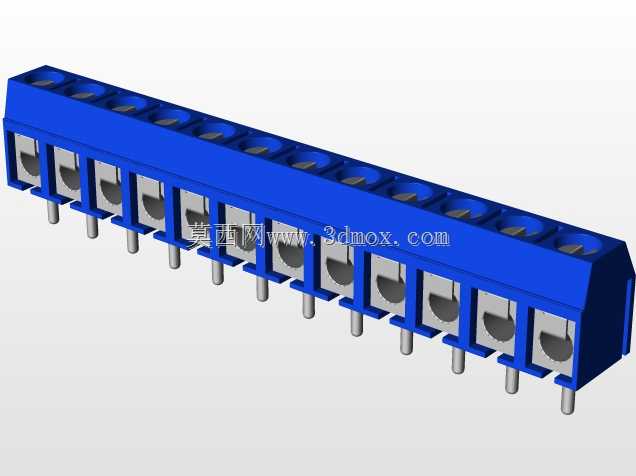

12针5mm间距蓝色THT接线盒连接器结构

在工业控制板卡、小型电源模块、嵌入式设备的内部布线场景里，这类穿孔式接线连接器是板端接线的核心连接件，承担着板载电路与外部线束的导通、固定、绝缘防护作用，相比贴片式接插件，穿孔焊接的结构在抗拉扯、耐振动工况下表现更稳定，适合工业现场存在小幅振动、接线需要反复拆装调试的设备使用。这款12针位的接线连接器采用5mm的标准针距设计，整体长度适配12路接线的排布需求，总长度60mm，宽度7.6mm，高度10mm，安装时需要在PCB板上对应位置打出适配针脚直径的穿孔，针脚穿过PCB后在背面进行波峰焊或者手工焊接，焊接完成后连接器本体底部贴合PCB板面，不会出现偏移歪斜的情况，安装边界占用的板上空间规整，方便PCB布局时预留位置，不会和周边的电容、电阻、芯片等元器件产生干涉。产品主体采用蓝色绝缘工程塑料注塑成型，外壳的绝缘性能满足常规低压电控场景的耐压要求，每个接线位都设置了独立的接线空腔，相邻接线位之间有绝缘隔挡，避免多股线束接入后出现线芯搭接短路的问题，顶部的圆形接线孔适配常规的多股铜芯线接入，接线时通过拧紧内部的压线螺丝即可将线芯牢牢固定在导电位上，不需要额外压接冷压端子，现场布线时操作效率更高。设计过程中优先考虑了接线操作的便利性，每个压线螺丝的操作位都正对上方，使用普通十字螺丝刀即可垂直操作，不需要倾斜工具避让周边结构，同时针脚的排布严格对齐5mm间距的标准网格，既符合PCB设计的通用布线规则，也能和同规格的接线端子配件通用互换，降低备件采购的成本。外壳侧面的加强筋结构提升了整体的结构强度，在拧紧压线螺丝的时候不会出现外壳开裂、变形的情况，底部的定位柱可以在焊接前先卡入PCB的定位孔中，固定连接器的位置，避免焊接过程中连接器移位导致针脚偏斜，批量生产时可以大幅提升焊接工序的良率。这类连接器广泛用在小型PLC扩展模块、工业传感器接线端子台、开关电源的输出接线端、小型工控设备的对外接口位置，能够稳定传输低压控制信号与小功率电源，接线后的拉脱力满足行业常规标准，不会因为日常的线束拉扯出现接线松脱的问题，绝缘外壳的耐温范围也适配常规PCB焊接的温度曲线，过波峰焊时不会出现外壳融化、变形的问题。
